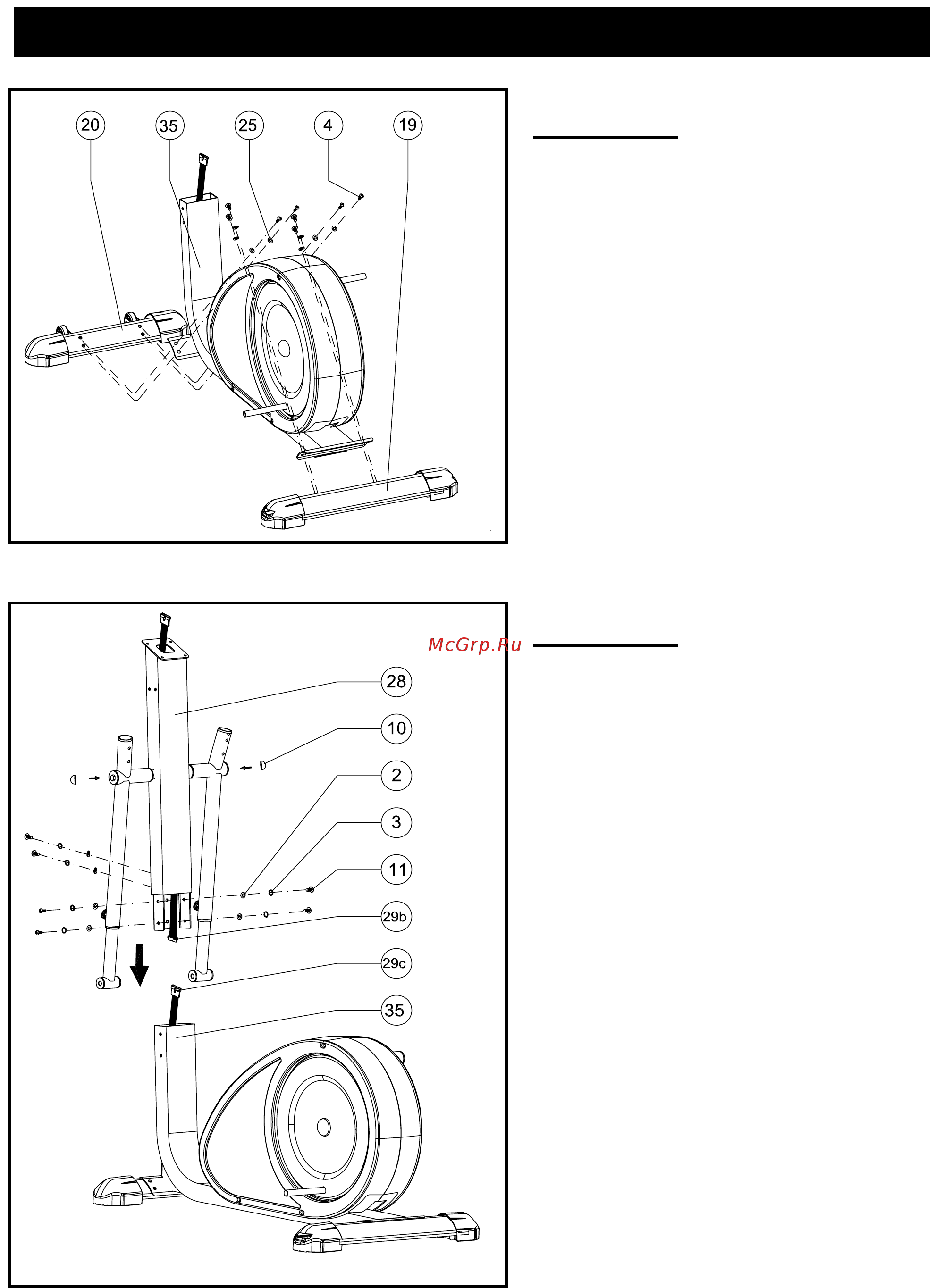

СБОРКА
ШАГ 1
Прикрепите задний стабилизатор (19)
к
основному корпусу (35) четырьмя
болтами (M8*20) (4) и четырьмя
изогнутыми шайбами (φ 8) (25).
Прикрепите передний стабилизатор (20)
к основному корпусу (35) четырьмя
болтами (M8*20) (4) и четырьмя
изогнутыми шайбами (φ8) (25)
.
ШАГ 2
Возьмите переднюю стойку (28) и
соедините верхний провод (29b) к
нижнему (29c). Затем вставьте
переднюю стойку в ответное
отверстие и закрепите 6 шайбами
(φ8) (2), пружинистыми шайбами (φ8)
(3) и болтами (M8*16) (7).
