24
STNR-0442 / 0841 / 1641 / 1642 Руководство пользователя NVR

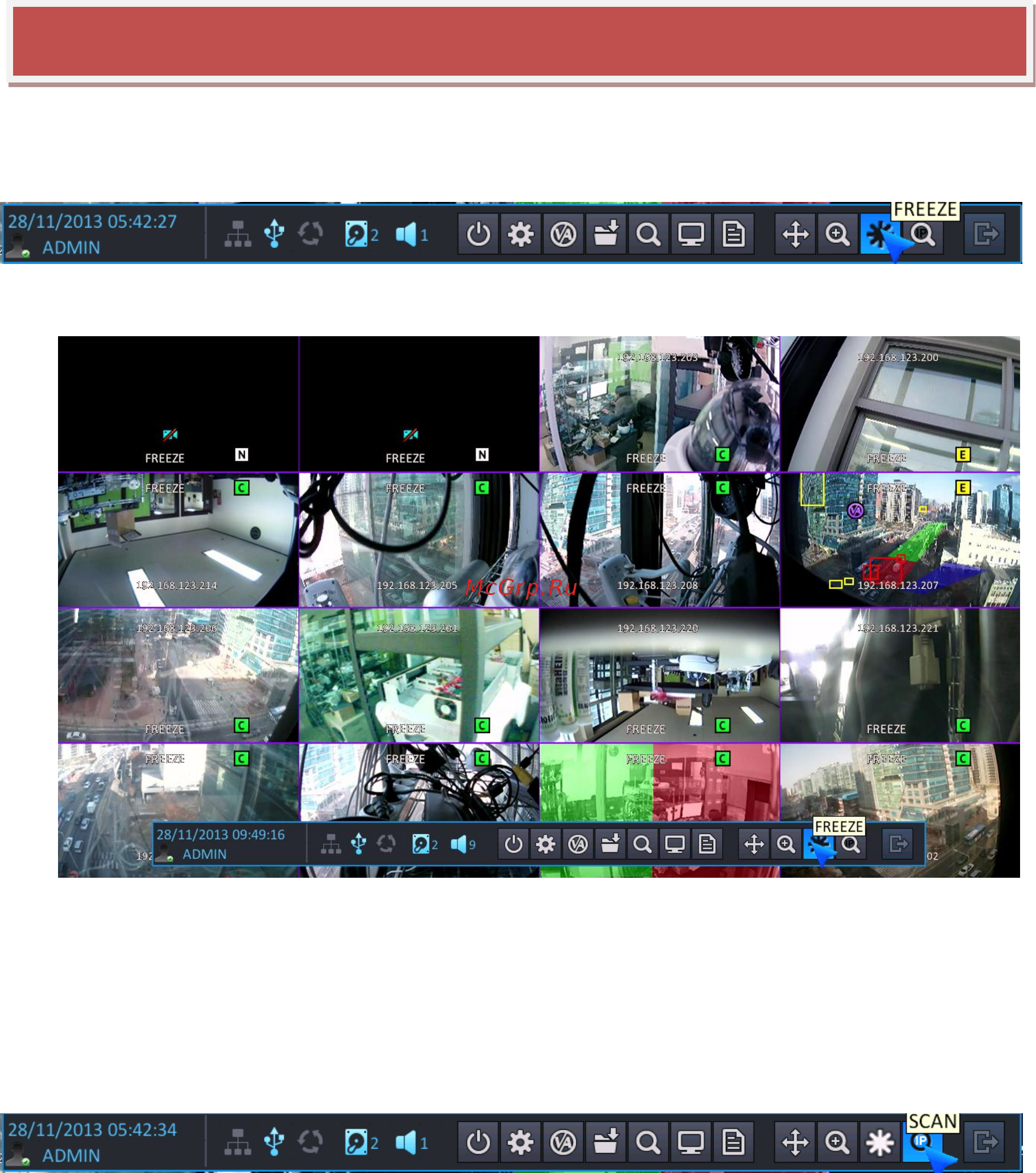

3.11 СТОП-КАДР
Для получения стоп-кадра на экране просмотра в реальном времени выберите кнопку FREEZE (Стоп-кадр) на панели
инструментов.
СТОП-КАДР ВКЛ.: При нажатии кнопки Freeze (Стоп-кадр) останавливается изображение на всем экране.
СТОП-КАДР ВЫКЛ.: Для выхода из режима стоп-кадра нажмите Freeze Off (Стоп-кадр выкл.).
3.12 ПОИСК IP-КАМЕРЫ
Чтобы выполнить поиск IP-камеры, выберите кнопку SCAN (Сканирование) на панели инструментов.
IP-СКАНИРОВАНИЕ: Возможно выполнить поиск IP-камеры, подключенной к NVR в настоящий момент.
Возможен поиск IP-камеры, подключенной к NVR через одноранговое соединение или через локальный порт
/ Ethernet-порт.
Для IP-камеры, подключенной по стандарту plug-and-play, автоматически устанавливается соединение
с NVR, поиск такой камеры выполняется только при отсутствии подключения через Ethernet-порт или
локальный порт.
