STNR-0442 / 0841 / 1641 / 1642 Руководство пользователя NVR

[Тип подключения]

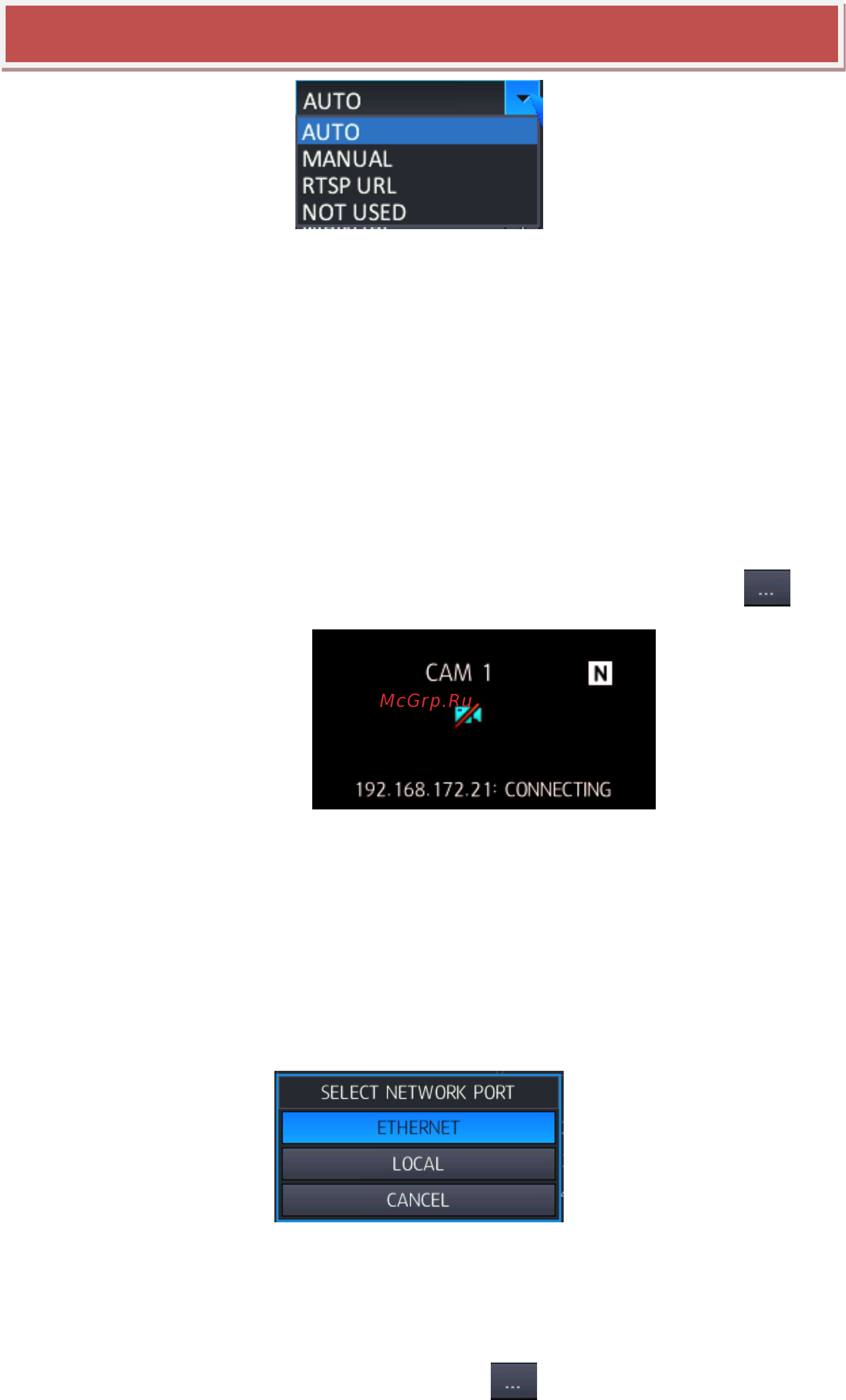

 TYPE (Тип): Для установления соединения между NVR и IP-камерой выберите AUTO (Автоматический) или

MANUAL (Ручной), а также пользовательский режим.

 AUTO (Автоматический): Пользователь может использовать это меню при установлении

однорангового соединения между IP-камерой и NVR при помощи встроенного концентратора.

 Если IP-камера подключена к NVR через одноранговое соединение, автоматически назначается IP-адрес по

умолчанию 192.168.172.101 ~ 104 (4-кан.) / 192.168.172.101 ~ 108 (8- и 16-кан.).

 При использовании "Auto" (автоматического) соединения NVR с IP-камерой значения по умолчанию

идентификатора, пароля, порта RTSP, порта HTTP, типа HTTP для IP-камеры изменяются и сохраняются)

 Если значения идентификатора и пароля для IP-камеры не являются значениями по умолчанию, NVR не может

изменять конфигурацию IP-камеры в режиме подключения "Auto" (Автоматический).

 Если конфигурированное значение идентификатора и пароля для IP-камеры отличается от значения по

умолчанию, необходимо назначить верное значение при помощи меню "Detail" (Подробно) .

 Если отображается сообщение, показанное на рисунке выше, проверьте питание и состояние

подключения IP-камеры.

 MANUAL (Ручной): Это меню может использоваться при установлении соединения между IP-

камерой и NVR с использованием уже существующей локальной сети.

 При установлении соединения с IP-камерой вручную ("Manual") соединение может быть установлено через

порт Ethernet или локальный порт.

 ETHERNET: Для подключения камеры через порт Ethernet выберите "Ethernet".

 LOCAL: Для подключения камеры через локальный порт выберите "Local".

 CANCEL (Отмена): Отмена подключения вручную.

 Диапазон IP для локального порта или порта Ethernet при установлении соединения между IP-

камерой и NVR должен быть одинаковым.

 Пример) Если IP порта ETHERNET - 192.168.123.xxx, то IP-адрес IP-камеры должен быть 192.168.123.xxx.

 Пример) Если IP локального порта - 192.168.123.xxx, то IP-адрес IP-камеры должен быть 192.168.123.xxx.

 При установлении соединения NVR с IP-камерой в ручном режиме, для конфигурирования IP-камеры

необходимо использовать меню ‘Detail‘ (Подробно) .
