81
STNR-0442 / 0841 / 1641 / 1642 Руководство пользователя NVR
6.2 Средства просмотра для Android / для iOS
Название средства просмотра для смартфонов с ОС Android - PocketViewer
Название средства просмотра для смартфонов с ОС iOS - iPocketViewer
Также возможен доступ к системе NVR через телефоны 3G/4G или соединение Wi-Fi.
Основные функции
Просмотр в реальном времени
Во весь экран
Многоканальное отображение (4-экранное разделение)
Управление поворотной камерой (поворот-наклон, приближение, настройка предустановок и
движение)
Приближение в реальном времени и подключение к веб-меню NVR поддерживается через
усовершенствованную версию.
6.2.1 Использование

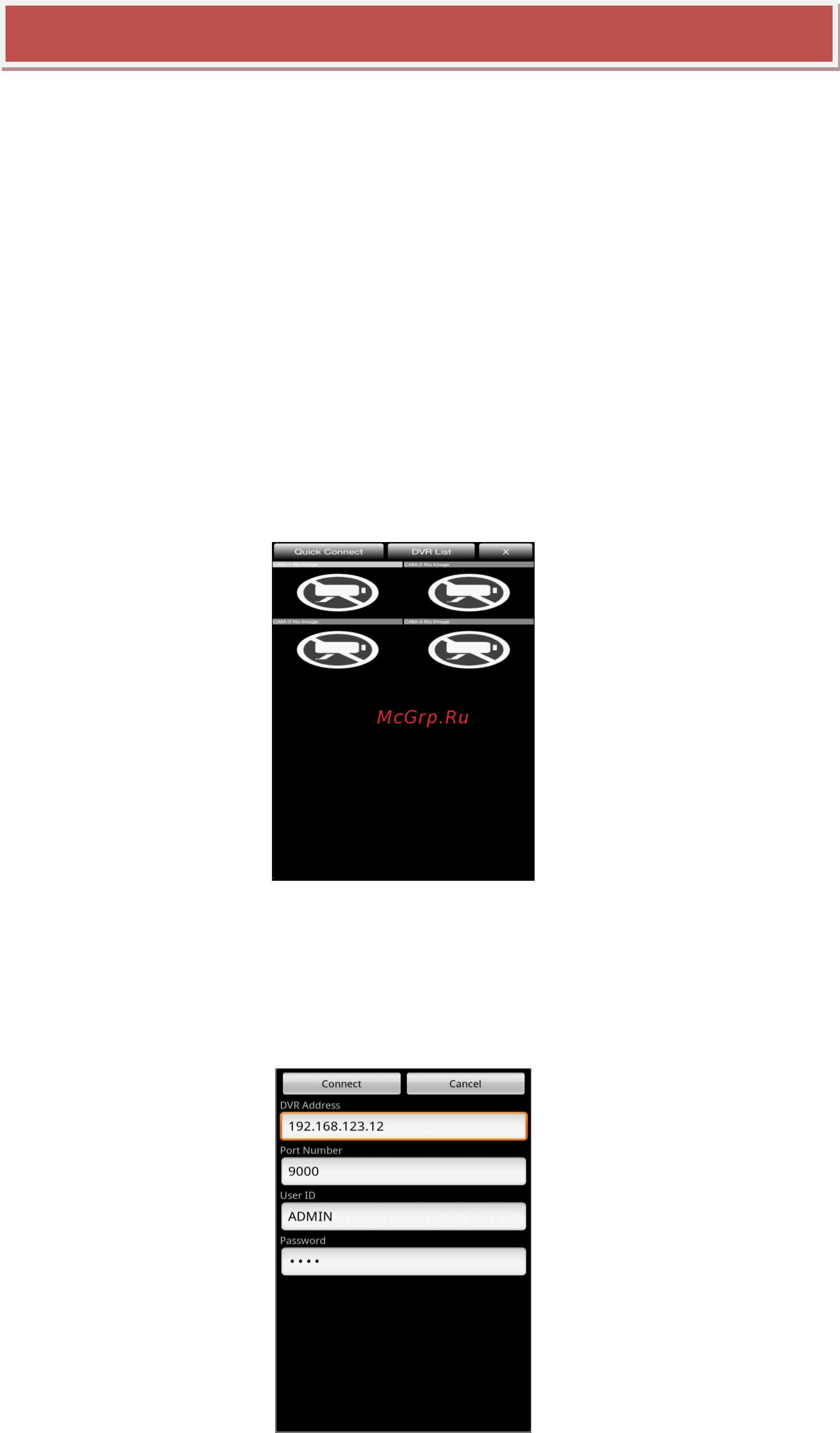

При запуске PocketViewer / iPocketViewer отображается экран, показанный на рисунке выше.
Quick Connect (Быстрое подключение): Используется в случае, когда нет необходимости сохранять
информацию NVR на мобильный телефон, соединение устанавливается для однократного использования.
NVR List (Список NVR): Для случаев, когда требуется сохранить информацию NVR на мобильный
телефон и осуществлять управление списком NVR.
6.2.1.1 Быстрое подключение
