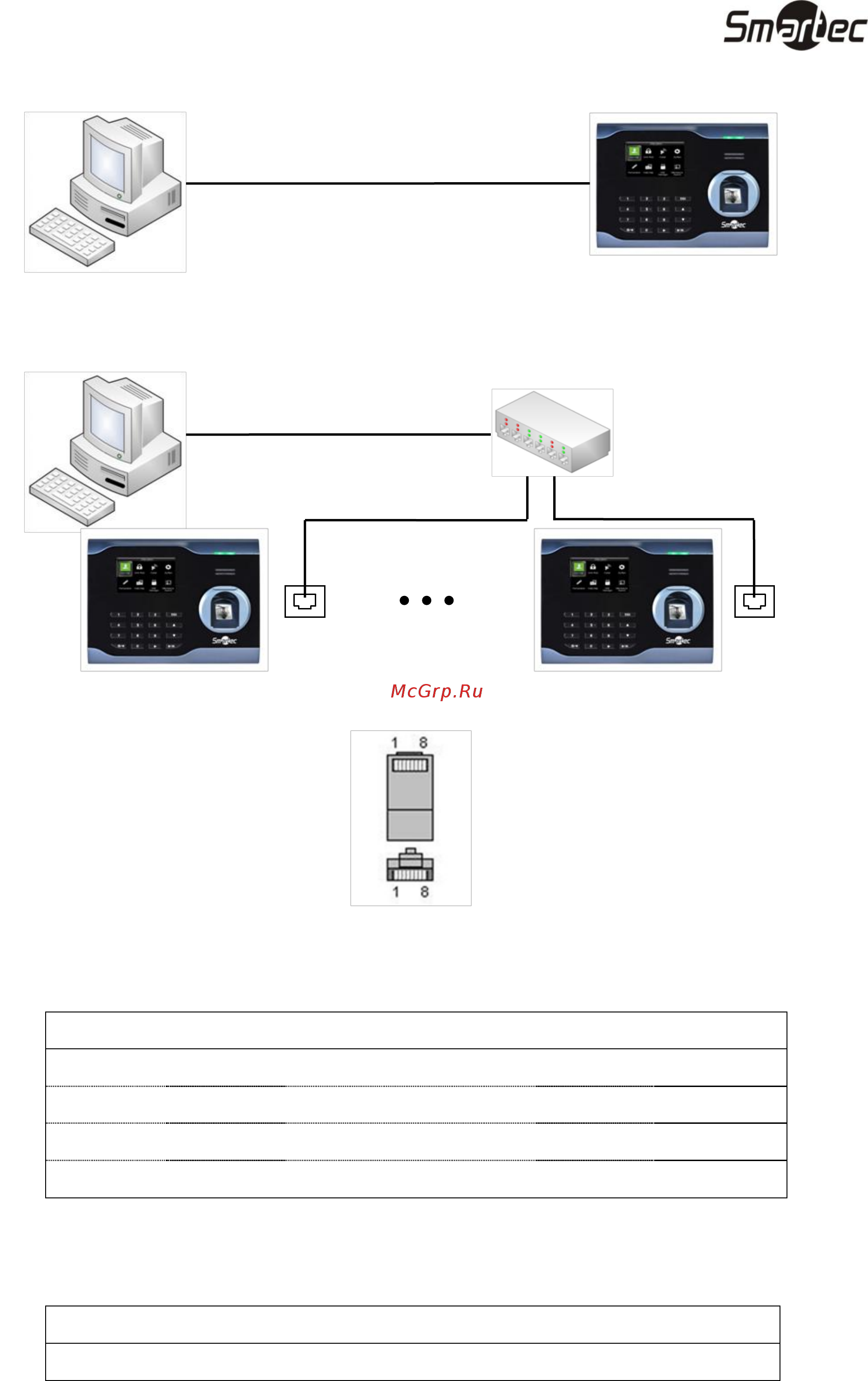

СЕРИЯ ST-FT161
6
2. Подключение терминала учета рабочего времени к ПК через HUB с использованием общей
сети Ethernet.
a. Стандартный разъем RJ45
b. Перекрещенный кабель Ethernet 10/100
Данный кабель может использоваться для непосредственного подключения к ПК или
подключения двух терминалов друг к другу.
Разъем 1
Контакт
Контакт
Разъем 2
TX+
1
<―>
3
RX+
TX-
2
<―>
6
RX-
RX+
3
<―>
1
TX+
RX-
6
<―>
2
TX-
c. Прямой кабель Ethernet 10/100
Данный кабель может использоваться для включения терминала в общую сеть Ethernet
через сетевой коммутатор или концентратор.
Разъем 1
Контакт
Контакт
Разъем 2
TX+
1
<―бело-оранжевый―>
1
TX+
Коммутатор
RJ45
RJ45
Перекрещенный кабель Ethernet
IP: 192.168.1.200
МАСКА: 255.255.255.0
IP: 192.168.1.201
МАСКА: 255.255.255.0
