СЕРИЯ ST-FT160

Установка

Установка терминала учета рабочего времени

• Определите место установки терминала на стене. Терминал должен быть смонтирован на

стене, на высоте приблизительно 1,4 метра от уровня пола до нижней части устройства.

• После выбора места установки используйте идущий в комплекте поставки шаблон для

разметки места сверления трех крепежных отверстий под дюбель. Два верхних отверстия

должны располагаться на одной горизонтальной линии.

• Просверлите отверстия под дюбель соответствующие отверстиям монтажного основания.

Зафиксируйте основание с помощью шурупов, идущих в комплекте, а затем зафиксируйте

терминал на монтажном основании.

• После установки убедитесь, что терминал зафиксирован надежно и не болтается.

Подключение терминала к ПК

ВНИМАНИЕ: Не следует подключать кабель связи терминала с ПК при включенном питании

устройства, поскольку это может привести к выходу устройства из строя.

Пожалуйста, следуйте инструкциям при подключении кабеля связи терминала с ПК.

• Подключение по USB

• Подключение по RS232

• Подключение по RS485

• Подключение по Ethernet

• Подключение питания

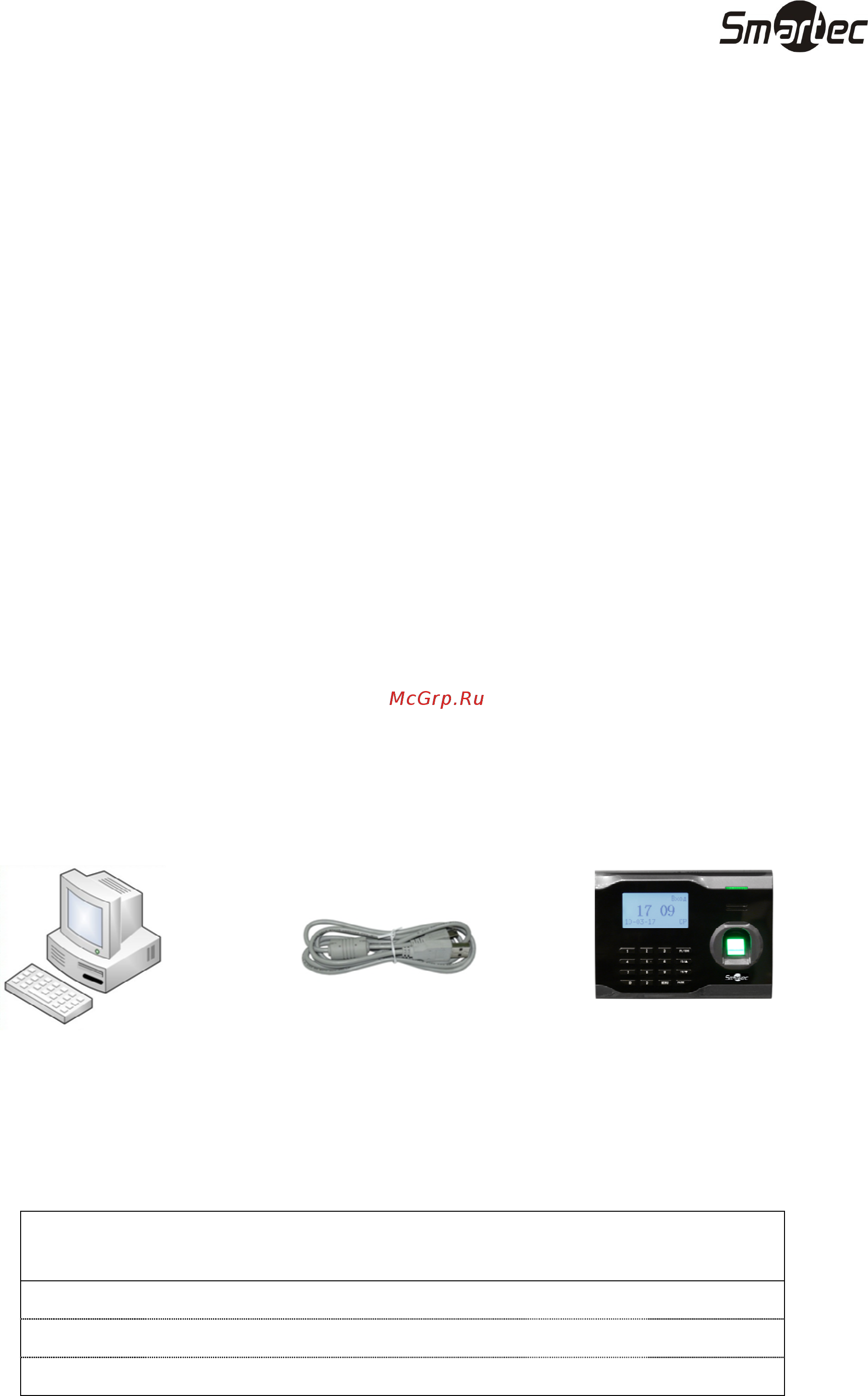

Подключение терминала по USB

Для подключения терминала учета рабочего времени к ПК по USB используйте идущий в комплекте

соответствующий кабель.

Подключение терминала по RS232

При необходимости подключения терминала учета рабочего времени к ПК по RS232 потребуется

самостоятельно изготовить кабель в соответствии с приведенной ниже таблицей:

ПК,

DB9

Контакт Контакт Терминал,

RJ45

Rxd 2 <―бело-коричневый―> 7 Txd

Txd 3 <―голубой―> 4 Rxd

GND 5 <―бело-голубой―> 5 GND

Кабель

USB
