СЕРИЯ ST-FT160

Подключение терминала по Ethernet

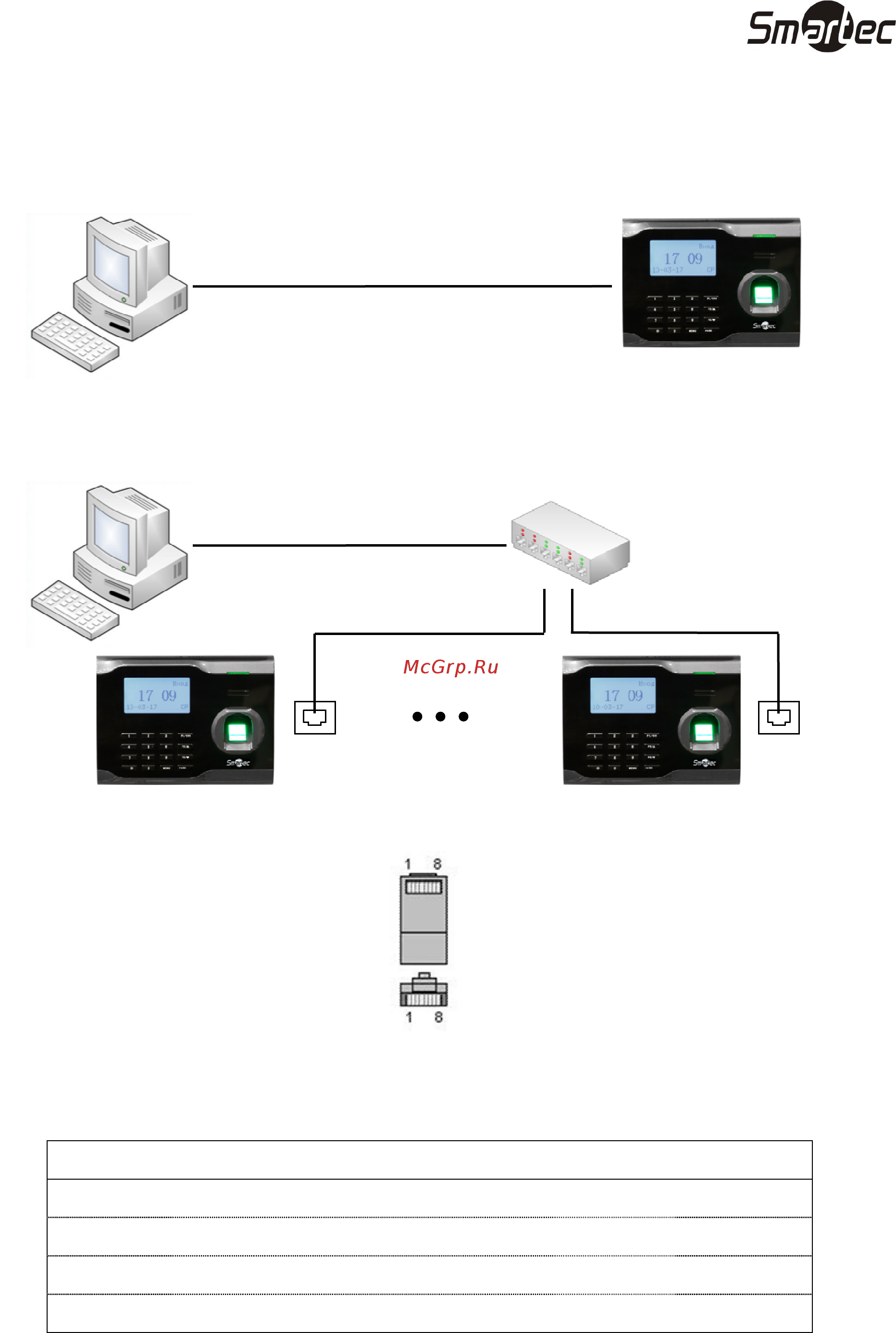

1. Прямое подключение терминала учета рабочего времени к ПК с помощью перекрещенного

кабеля.

2. Подключение терминала учета рабочего времени к ПК через HUB с использованием общей

сети Ethernet.

a. Стандартный разъем RJ45

b. Перекрещенный кабель Ethernet 10/100

Данный кабель может использоваться для непосредственного подключения к ПК или

подключения двух терминалов друг к другу.

Разъем 1 Контакт Контакт Разъем 2

TX+ 1 <―> 3 RX+

TX- 2 <―> 6 RX-

RX+ 3 <―> 1 TX+

RX- 6 <―> 2 TX-

c. Прямой кабель Ethernet 10/100

Данный кабель может использоваться для включения терминала в общую сеть Ethernet

через сетевой коммутатор или концентратор.

Коммутатор

RJ45

Перекрещенный кабель Ethernet

IP: 192.168.1.200

МАСКА

255.255.255.0

IP: 192.168.1.201

МАСКА

255.255.255.0
