СЕРИЯ ST-FT160

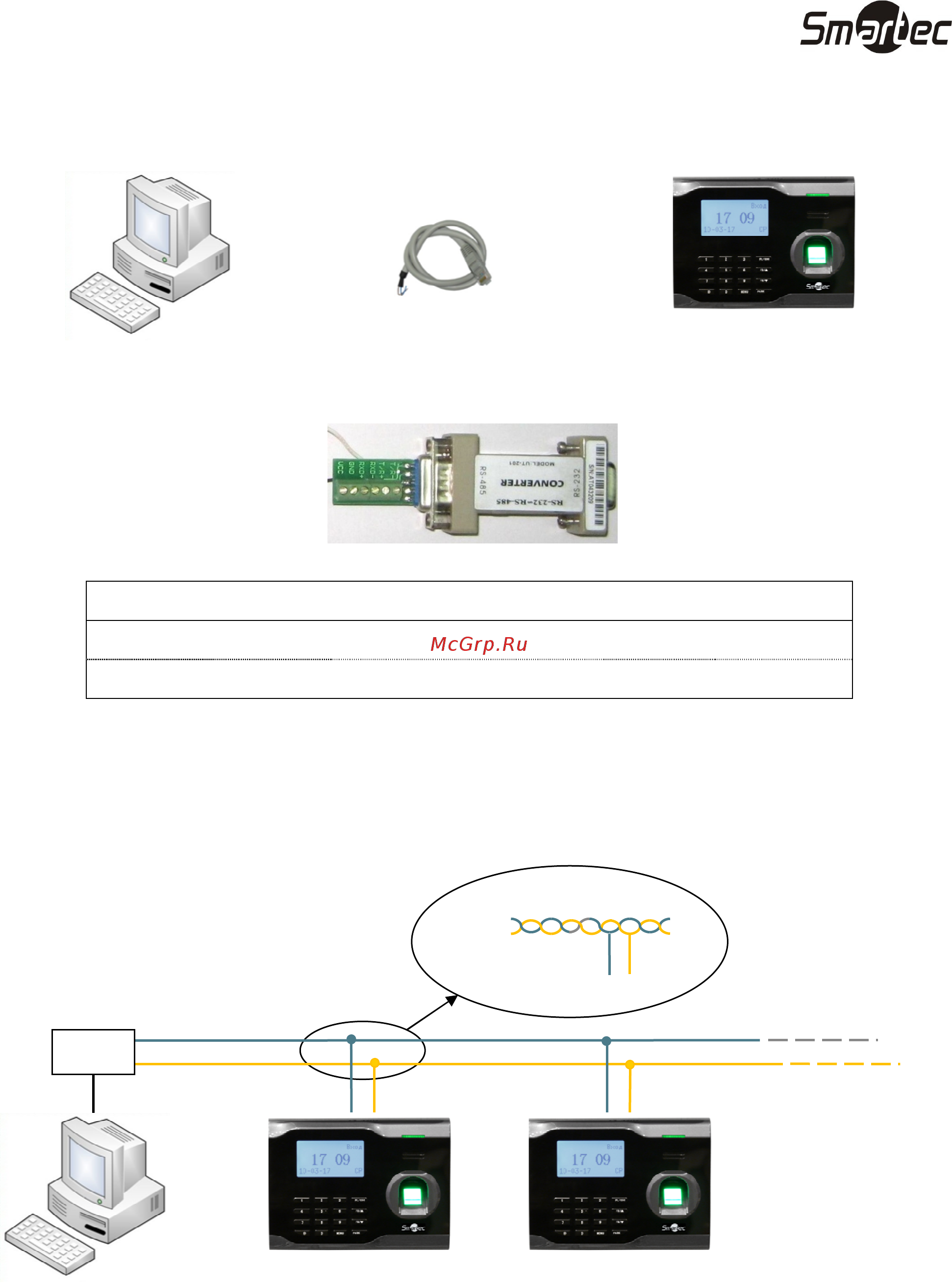

Подключение терминала по RS485

Для подключения терминала учета рабочего времени к ПК по RS485 используйте идущий в комплекте

кабель-удлинитель.

Для подключения линии связи RS485 к ПК необходимо использовать конвертер RS485/RS232, как

показано на рисунке ниже, который не входит в комплект.

Ниже приводится таблица назначения контактов:

Разъем DB9

Контакт Контакт

Разъем RJ45

485A 1 <―голубой―> 4 485A

485B 2 <―бело-коричневый―> 7 485B

Интерфейс RS485 использует топологию шина с возможностью подключения более чем 2 устройств.

Для построения линии связи используется кабель с несколькими витыми парами. Передача сигнала

осуществляется с помощью пары проводников: инвертированная и неинвертированная сигнальные

линии. На рисунке ниже приведена общая схема построения сети RS485 с использованием конвертера

RS232/RS485.

Примечание: Конвертер RS232/485 не входит в комплект поставки с каждым терминалом и

приобретается отдельно. Если вы испытываете трудности при подключении RS485 и определении

назначения контактов разъема DB9, пожалуйста, свяжитесь с нами для консультации.

ПК

RS485

Конвертер

RS232/RS485

RS485

485A 485B

485+ (желтый)

485A

485B

485

485B

Кабель

485
