Введение
Поздравляем Вас с покупкой RPx400.
RPx400 представляет собой прорыв в технологии гитарной обработки.
Если вы хотите как следует разобраться в возможностях RPx400, просто внимаетльно
прочитайте данное Руководство, имея процессор перед глазами.
Комплектующие
Перед началом использования, убедитесь в наличии всех комплектующих:
• Гитарный процессор RPx400
• Диск с программным обеспечением X-Edit software
• USB-кабель
• Адаптер питания PS0913B
• Гарантийный талон
Мы позаботились о всех ваших запросаз при производстве RPx400. Все комплектующие
должны быть в наличии и работать исправно. В случае неполной комплектации
необходимо немедленно обратиться к производителю. Чтобы мы могли ознакомиться
с вашими потребностями и пожеланиями – заполните гарантийный талон. Он также
дает право на сервисное обслуживание, если с вашим RPx400 возникнут проблемы.
1. Напольные переключатели – используются для выбора пресетов, для входа в режим
тюнера, а также в режим bypass. Левый переключатель позволяет перейти на
один пресет назад, средний переключатель – переключает на пресет вперед.
При нажатии на оба переключателя включается режим bypass. Чтобы включить
тюнер – нажмите и задержите оба переключателя.
Introduction
Congratulations on your purchase of the RPx400. The RPx400 is truly a breakthrough in guitar processing
technology, providing the tools you need for live performance and the professional features you need in the
recording studio. We recommend that you take the time to become better acquainted with what the
RPx400 has to offer by going through this User’s Guide with your RPx400 in front of you.
Included Items
Before you get started, please make sure that the following items have been included:
• RPx400 Modeling Guitar Processor
• X-Edit Software CD
• USB Cable
• PS0913B Power Supply
• Warranty Card
The utmost care was taken while your RPx400 was being manufactured. Everything should be included
and in perfect working order. If anything is missing, contact the factory at once. Please help us become
acquainted with you and your needs by completing your warranty card. It is your safeguard should a prob-
lem arise with your RPx400.
The Front Panel

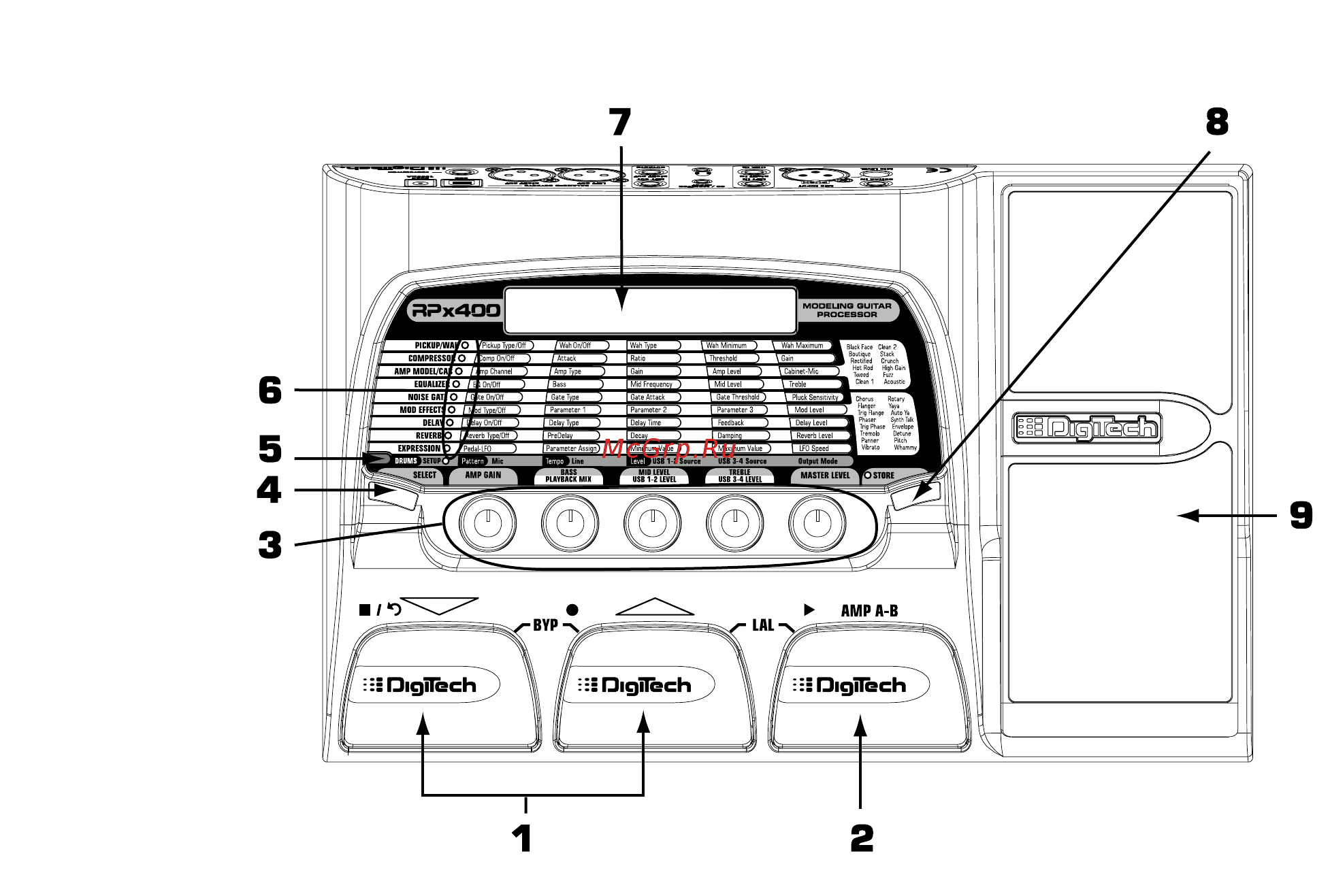

1. Down/Up Footswitches - These two footswitches are used to select presets, access the Tuner, or bypass
the RPx400. The footswitch on the left decreases, and the middle footswitch increases the pre-
set number. Pressing both footswitches together bypasses the selected preset. Press and hold
both Footswitches to access the Tuner.
