Digitech RPx400 [3/40] Introduction
![Digitech RPx400 [3/40] Introduction](/views2/1259329/page3/bg3.png)
2. Переключатель Amp A/B. Этот переключатель меняет два канала усилителя для
выбранного пресета. Также он используется вместе с переключателем Up,
для доступа к режиму Learn-A-Lick и функциям записи (когда процессор
подключен к компьютеру через USB).
3. Регуляторы. Эти регуляторы выполняют различные функции, в зависимости от
выбранного режима или если RPx400 подключен к компьютеру посредством
USB. Во время игры регуляторы контролируют уровень громкости усилителя,
эквалайзер низких, средних и высоких частот, а также мастер-уровень. Если
RPx400 подключен к компьютеру – регуляторов 2, 3 и 4 соответственно отвечают
за уровень аккомпанемента, уровень звука сигнала, посылаемого на выход
USB 1-2 и USB 3-4. При работе с функциями Настроек регуляторы устанавливают
значения параметров для выбранного эффекта. Обозначения параметров
находятся непосредственно над каждым регулятором. В режиме драм-машины
регуляторы отвечают за номер паттерна, темп и уровень громкости. В режиме
тюнера регуляторы используются для выбора опорного тона настройки.
4. Кнопка Select. Эта кнопка служит для открытия режима Редактирования и выбора
индивидуальных эффектов для их последующего изменения. Многократное
нажатие этой кнопки позволяет последовательно переходить от одного
эффекта к другому. Кроме этого она используется для изменения скорости
воспроизведения в режиме Learn-A-Lick
5. Drums. Кнопка Drums включает и выключает встроенную драм-машину. Когда драм-
машина включена – загорается диод Drums и начинается непрерывное
воспроизведение выбранного барабанного паттерна.
6. Матрица. Матрица представляет из себя таблицу, содержащую информацию
относительно текущего пресета, параметров и функций редактирования. В
Режиме Выступления диоды показывают какой эффект используется в данный
момент. В Режиме Редактирования диодом отмечается редактируемый
эффект.
7. Дисплей. На дисплее отображается информация о различных функциях в зависимости
от действующего режима. В Режиме Выступления на дисплее показаны
название выбранного пресета и его номер. В Режиме Редактирования
дисплей показывает название и значение выбранного параметра. В Режиме
Тюнера на дисплее видно название воспроизводимой в данный момент
ноты, и ее отклонение от настройки (в меньшую сторону, в большую сторону,
настроена).
8. Кнопка Store. Кнопка Store сохраняет изменения в Пользовательский Пресет.
9. Педаль экспрессии. Педаль экспрессии позволяет в реальном времени регулировать
некоторые встроенные Параметры Эффектов процессора RPx400. Практически
каждый Параметр можно контролировать Педалью Экспрессии.
2. Amp A/B Footswitch - This footswitch switches between two amp channels for the selected preset. It is
also used in conjunction with the Up Footswitch, to access Learn-A-Lick, or the recorder func-
tions when the RPx400 is connected to your computer via USB.
3. Knobs - These knobs perform various functions depending on which mode is selected or whether the
RPx400 is connected to your computer via USB. During performance, the knobs control the
Amp Gain, Bass EQ, Mid EQ,Treble EQ, and Master Level. If the RPx400 is connected to the
computer via USB, the performance functions of knobs 2, 3, and 4 are Playback Mix, USB 1-2 Send
Level, and USB 3-4 Send Level. When editing or accessing the Setup functions, the knobs adjust
the parameter values listed directly above each knob for the selected effect. When the Drum
Machine is on, the knobs control the Pattern,Tempo, and Level. In Tuner mode, the knobs are
used to select the tuning reference.
4. Select Button - This button enters the Edit mode, and selects individual effects to be edited. Successive
presses of this button advances through all available effects. It is also used to change play-
back speed in Learn-A-Lick mode.
5. Drums - The Drums button turns the built-in drum machine on and off. When the drum machine is
active, the Drums LED lights and the selected drum pattern plays continuously.
6. Matrix - The matrix provides information regarding the current preset, and parameter edit functions. In
performance mode, the LEDs running down the left side of the Matrix identify which effects are
in use for the selected preset. In Edit mode, the LEDs indicate the effect selected for editing.
7. Display - The display provides information for different functions depending on the mode that is active. In
Performance mode, the display shows the selected preset name and numeric location. In Edit
mode, the display shows the name and value of the selected parameter. In Tuner mode, the dis-
play shows the note being played and whether the note is sharp, flat, or in tune.
8. Store - The Store button saves your changes to a User Preset.
9. Expression Pedal - The Expression Pedal adjusts the RPx400’s assigned Effect Parameter in real time.
Almost every Parameter is available for Expression Pedal control.

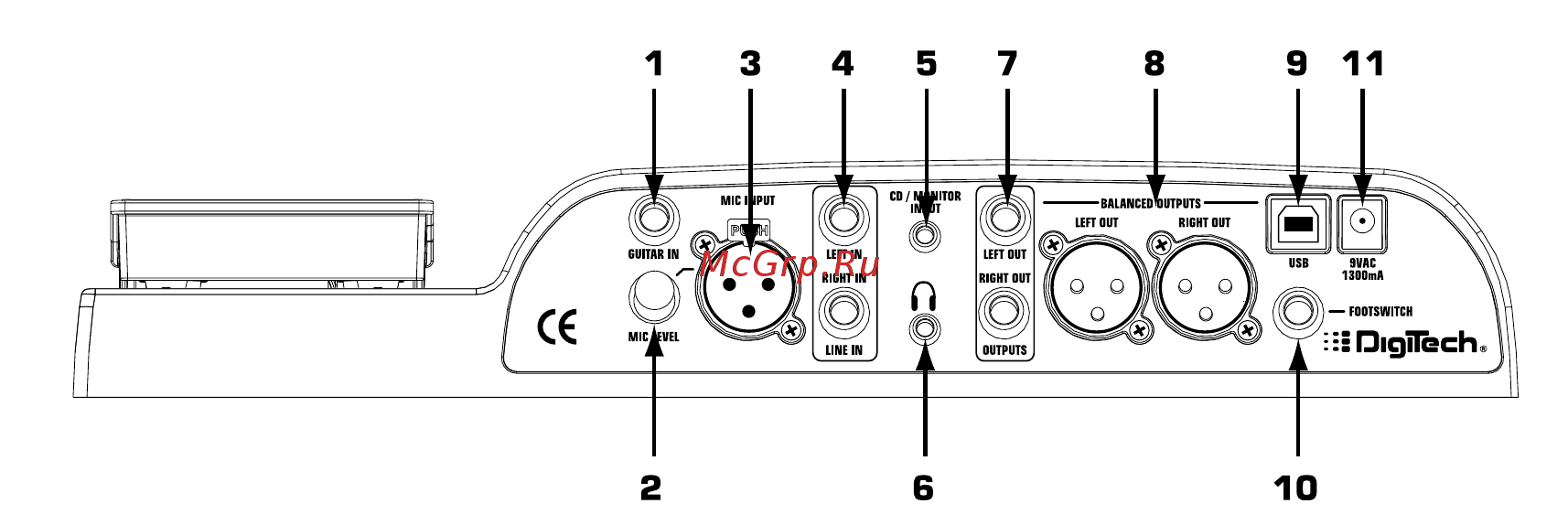

Rear Panel
1. Guitar In - Connect your instrument to this jack.
2
Introduction
Задняя панель
