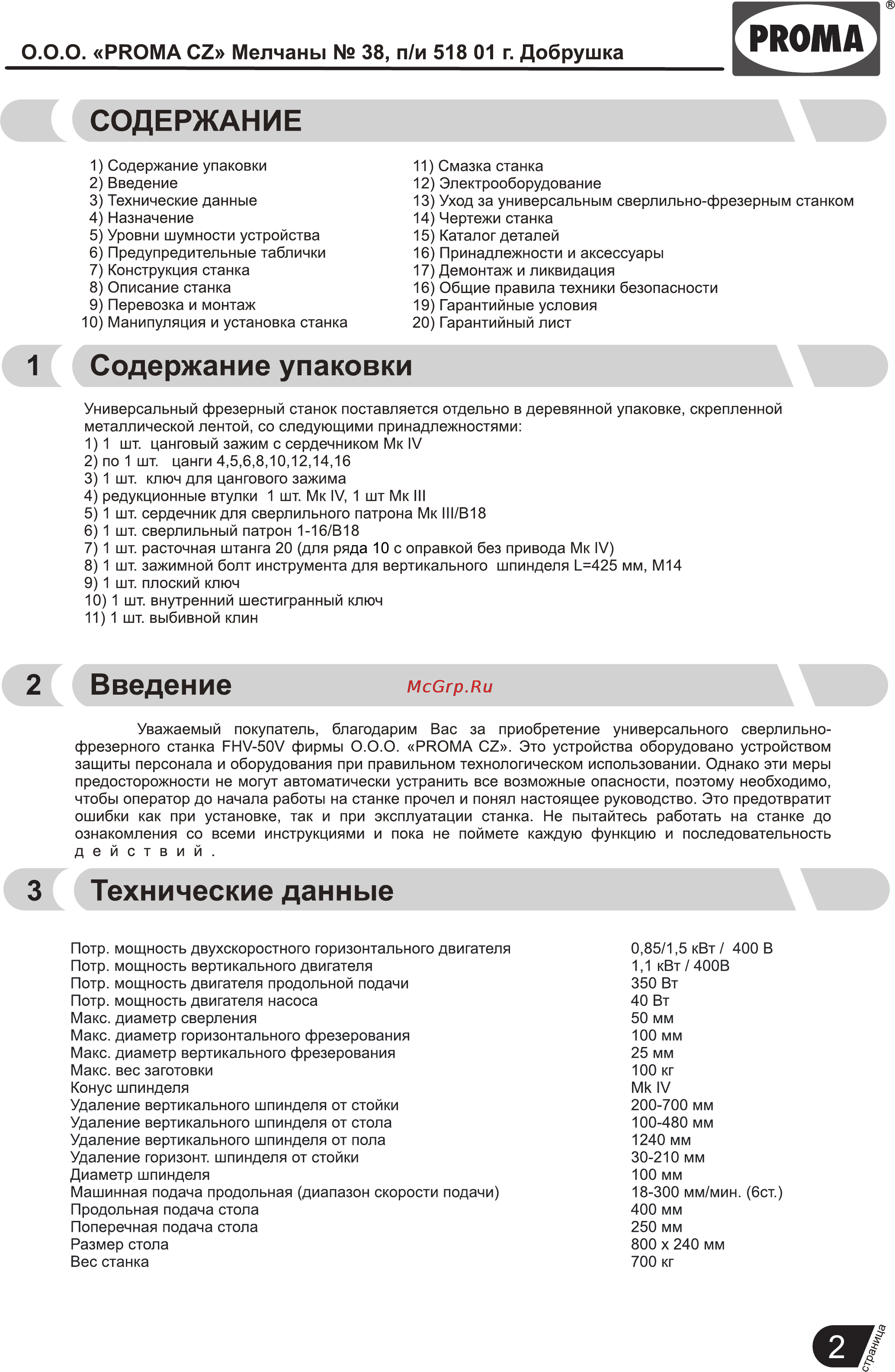

PROMA 0 0 0 PROMA CZ Мелчаны 38 п и 518 01 г Добрушка СОДЕРЖАНИЕ 1 Содержание упаковки 2 Введение 3 Технические данные 4 Назначение 5 Уровни шумности устройства 6 Предупредительные таблички 7 Конструкция станка 8 Описание станка 9 Перевозка и монтаж 10 Манипуляция и установка станка 11 Смазка станка 12 Электрооборудование 13 Уход за универсальным сверлильно фрезерным станком 14 Чертежи станка 15 Каталог деталей 16 Принадлежности и аксессуары 17 Демонтаж и ликвидация 16 Общие правила техники безопасности 19 Гарантийные условия 20 Гарантийный лист 1 Содержание упаковки Универсальный фрезерный станок поставляется отдельно в деревянной упаковке скрепленной металлической лентой со следующими принадлежностями 1 1 шт цанговый зажим с сердечником Мк IV 2 по 1 шт цанги 4 5 6 8 10 12 14 16 3 1 шт ключ для цангового зажима 4 редукционные втулки 1 шт Мк IV 1 шт Мк III 5 1 шт сердечник для сверлильного патрона Мк III B18 6 1 шт сверлильный патрон 1 16 В18 7 1 шт расточная штанга 20 для ряда 10 с оправкой без привода Мк IV 8 1 шт зажимной болт инструмента для вертикального шпинделя L 425 мм М14 9 1 шт плоский ключ 10 1 шт внутренний шестигранный ключ 11 1 шт выбивной клин 2 Введение Уважаемый покупатель благодарим Вас за приобретение универсального сверлильно фрезерного станка РНУ 50У фирмы О О О РИОМА С2 Это устройства оборудовано устройством защиты персонала и оборудования при правильном технологическом использовании Однако эти меры предосторожности не могут автоматически устранить все возможные опасности поэтому необходимо чтобы оператор до начала работы на станке прочел и понял настоящее руководство Это предотвратит ошибки как при установке так и при эксплуатации станка Не пытайтесь работать на станке до ознакомления со всеми инструкциями и пока не поймете каждую функцию и последовательность действий 3 Технические данные Потр мощность двухскоростного горизонтального двигателя Потр мощность вертикального двигателя Потр мощность двигателя продольной подачи Потр мощность двигателя насоса Макс диаметр сверления Макс диаметр горизонтального фрезерования Макс диаметр вертикального фрезерования Макс вес заготовки Конус шпинделя Удаление вертикального шпинделя от стойки Удаление вертикального шпинделя от стола Удаление вертикального шпинделя от пола Удаление горизонт шпинделя от стойки Диаметр шпинделя Машинная подача продольная диапазон скорости подачи Продольная подача стола Поперечная подача стола Размер стола Вес станка 0 85 1 5 кВт 400 В 1 1 кВт 400В 350 Вт 40 Вт 50 мм 100 мм 25 мм 100 кг Mk IV 200 700 мм 100 480 мм 1240 мм 30 210 мм 100 мм 18 300 мм мин бет 400 мм 250 мм 800 х 240 мм 700 кг
