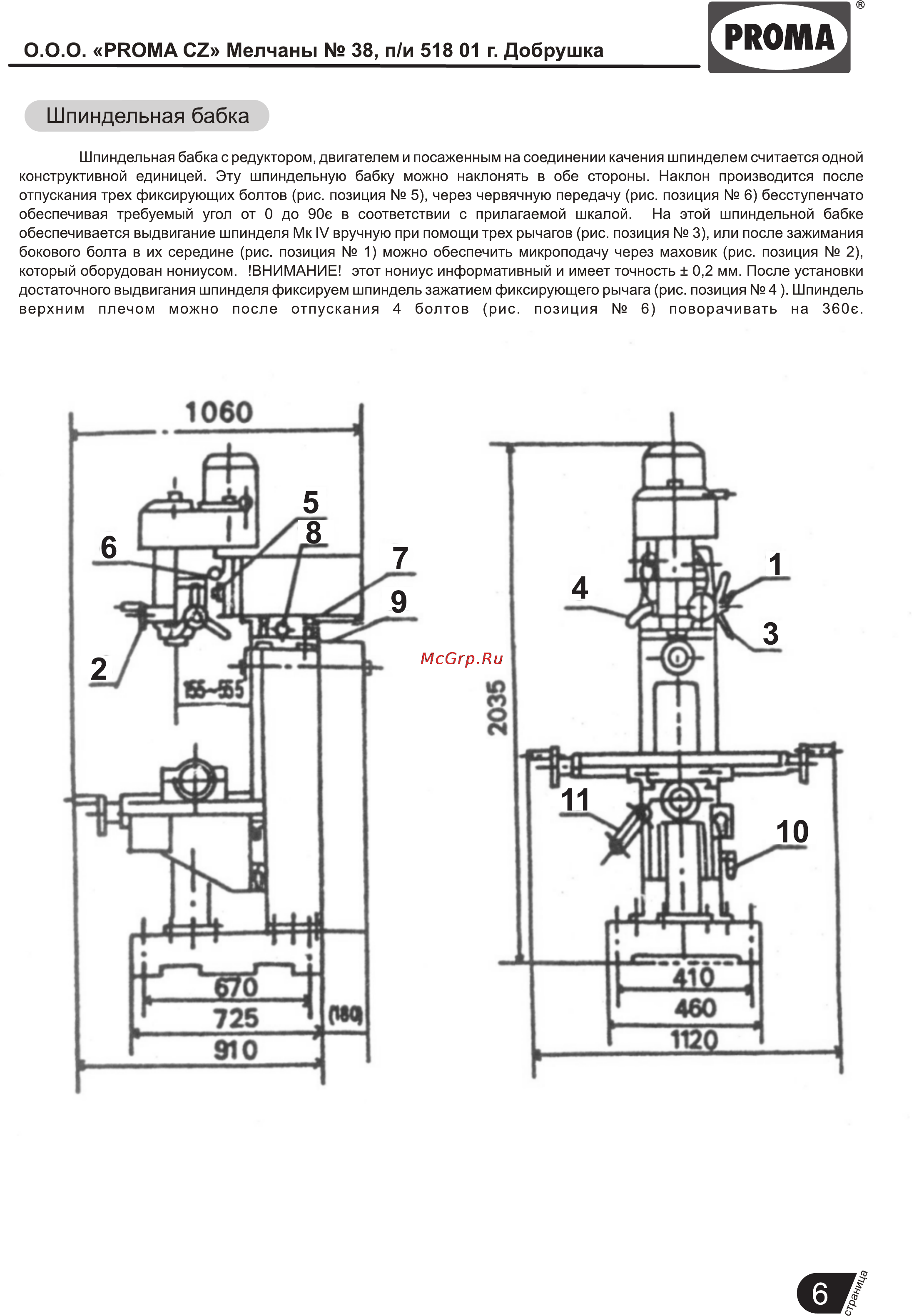

0 0 0 РРОМА С2 Мелчаны 38 п и 518 01 г Добрушка РРОМД Шпиндельная бабка Шпиндельная бабка с редуктором двигателем и посаженным на соединении качения шпинделем считается одной конструктивной единицей Эту шпиндельную бабку можно наклонять в обе стороны Наклон производится после отпускания трех фиксирующих болтов рис позиция 5 через червячную передачу рис позиция 6 бесступенчато обеспечивая требуемый угол от 0 до 90е в соответствии с прилагаемой шкалой На этой шпиндельной бабке обеспечивается выдвигание шпинделя Мк IV вручную при помощи трех рычагов рис позиция 3 или после зажимания бокового болта в их середине рис позиция 1 можно обеспечить микроподачу через маховик рис позиция 2 который оборудован нониусом ВНИМАНИЕ этот нониус информативный и имеет точность 0 2 мм После установки достаточного выдвигания шпинделя фиксируем шпиндель зажатием фиксирующего рычага рис позиция 4 Шпиндель верхним плечом можно после отпускания 4 болтов рис позиция 6 поворачивать на ЗбОе 1060
