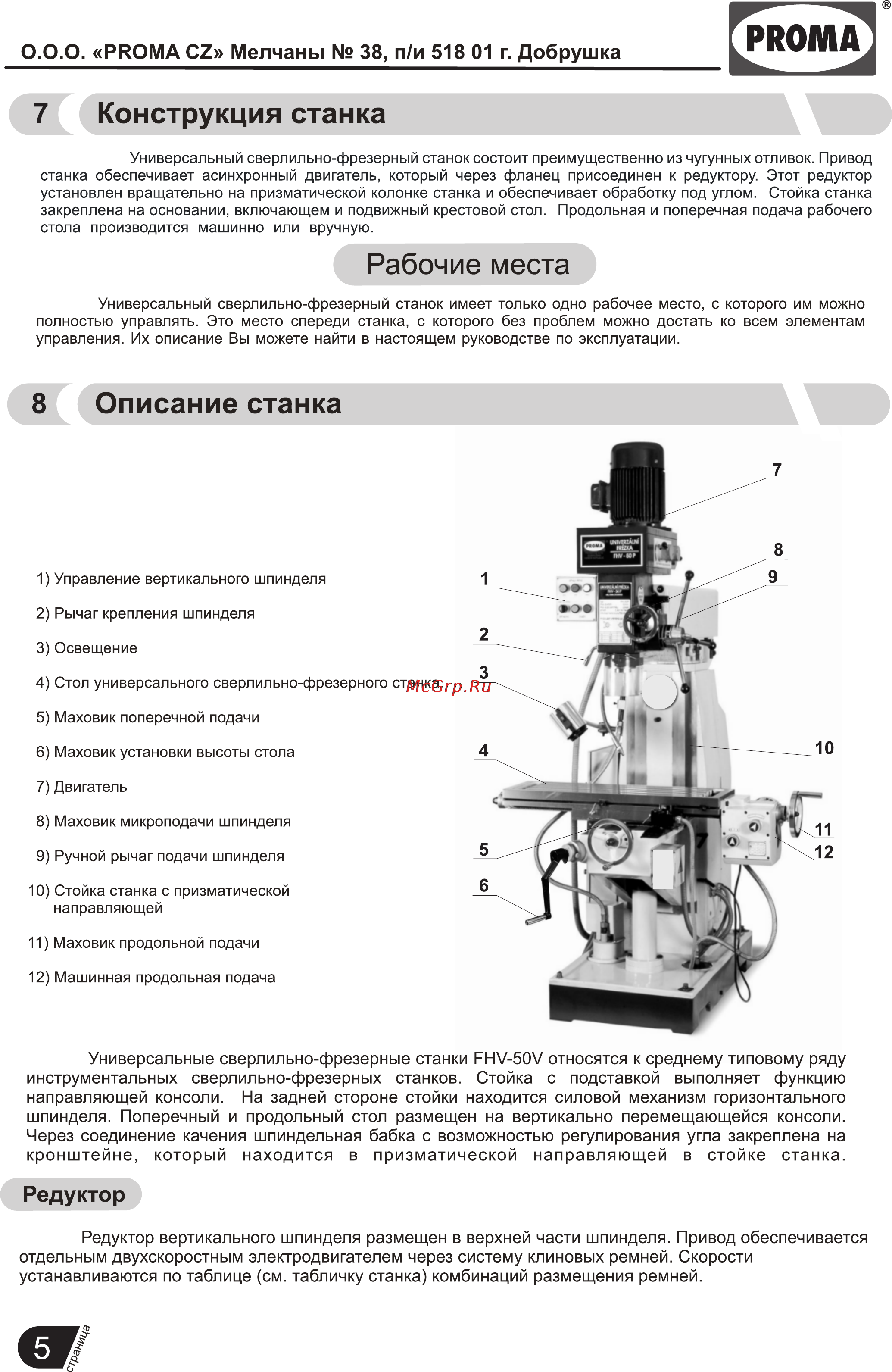

0 0 0 РРОМА С2 Мелчаны 38 п и 518 01 г Добрушка РРОМД 7 Конструкция станка Универсальный сверлильно фрезерный станок состоит преимущественно из чугунных отливок Привод станка обеспечивает асинхронный двигатель который через фланец присоединен к редуктору Этот редуктор установлен вращательно на призматической колонке станка и обеспечивает обработку под углом Стойка станка закреплена на основании включающем и подвижный крестовой стол Продольная и поперечная подача рабочего стола производится машинно или вручную Рабочие места Универсальный сверлильно фрезерный станок имеет только одно рабочее место с которого им можно полностью управлять Это место спереди станка с которого без проблем можно достать ко всем элементам управления Их описание Вы можете найти в настоящем руководстве по эксплуатации 8 Описание станка 1 Управление вертикального шпинделя 2 Рычаг крепления шпинделя 3 Освещение 4 Стол универсального сверлильно фрезерного станка 5 Маховик поперечной подачи 6 Маховик установки высоты стола 7 Двигатель 8 Маховик микроподачи шпинделя 9 Ручной рычаг подачи шпинделя 10 Стойка станка с призматической направляющей 11 Маховик продольной подачи 12 Машинная продольная подача Универсальные сверлильно фрезерные станки РН 50 относятся к среднему типовому ряду инструментальных сверлильно фрезерных станков Стойка с подставкой выполняет функцию направляющей консоли На задней стороне стойки находится силовой механизм горизонтального шпинделя Поперечный и продольный стол размещен на вертикально перемещающейся консоли Через соединение качения шпиндельная бабка с возможностью регулирования угла закреплена на кронштейне который находится в призматической направляющей в стойке станка Редуктор Редуктор вертикального шпинделя размещен в верхней части шпинделя Привод обеспечивается отдельным двухскоростным электродвигателем через систему клиновых ремней Скорости устанавливаются по таблице см табличку станка комбинаций размещения ремней
