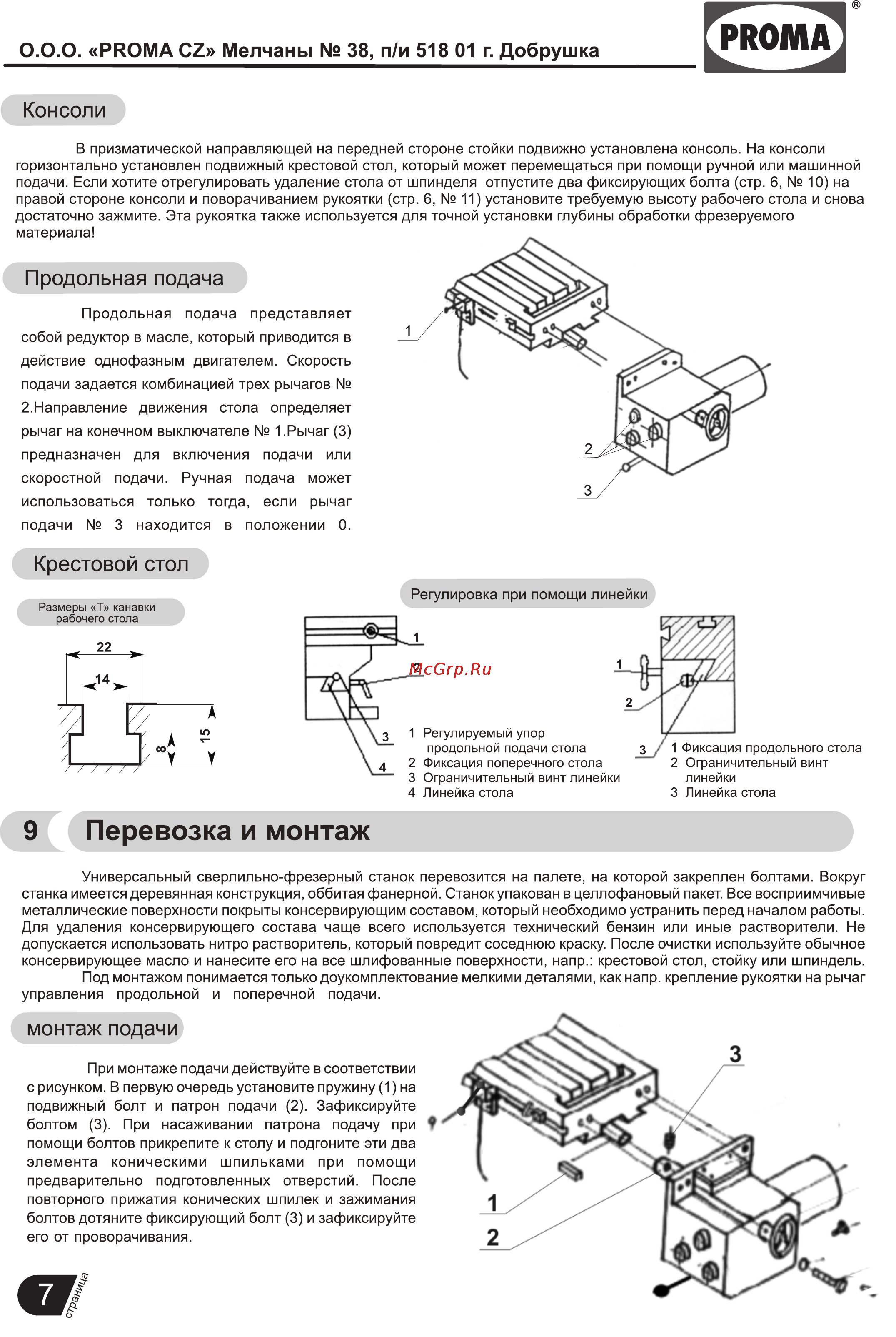

0 0 0 РРОМА С2 Мелчаны 38 п и 518 01 г Добрушка Консоли В призматической направляющей на передней стороне стойки подвижно установлена консоль На консоли горизонтально установлен подвижный крестовой стол который может перемещаться при помощи ручной или машинной подачи Если хотите отрегулировать удаление стола от шпинделя отпустите два фиксирующих болта стр 6 10 на правой стороне консоли и поворачиванием рукоятки стр 6 11 установите требуемую высоту рабочего стола и снова достаточно зажмите Эта рукоятка также используется для точной установки глубины обработки фрезеруемого материала Продольная подача Продольная подача представляет собой редуктор в масле который приводится в действие однофазным двигателем Скорость подачи задается комбинацией трех рычагов 2 Направление движения стола определяет рычаг на конечном выключателе 1 Рычаг 3 предназначен скоростной для включения подачи использоваться Ручная только подачи подача тогда если или может рычаг подачи 3 находится в положении 0 Крестовой стол Регулировка при помощи линейки Размеры Т канавки рабочего стола 9 Перевозка и монтаж Универсальный сверлильно фрезерный станок перевозится на палете на которой закреплен болтами Вокру станка имеется деревянная конструкция оббитая фанерной Станок упакован в целлофановый пакет Все восприимчивые металлические поверхности покрыты консервирующим составом который необходимо устранить перед началом работы Для удаления консервирующего состава чаще всего используется технический бензин или иные растворители Не допускается использовать нитро растворитель который повредит соседнюю краску После очистки используйте обычное консервирующее масло и нанесите его на все шлифованные поверхности напр крестовой стол стойку или шпиндель Под монтажом понимается только доукомплектование мелкими деталями как напр крепление рукоятки на рыча управления продольной и поперечной подачи монтаж подачи При монтаже подачи действуйте в соответствии с рисунком В первую очередь установите пружину 1 на подвижный болт и патрон подачи 2 Зафиксируйте болтом 3 При насаживании патрона подачу при помощи болтов прикрепите к столу и подгоните эти два элемента коническими шпильками при помощи предварительно подготовленных отверстий После повторного прижатия конических шпилек и зажимания болтов дотяните фиксирующий болт 3 и зафиксируйте его от проворачивания
