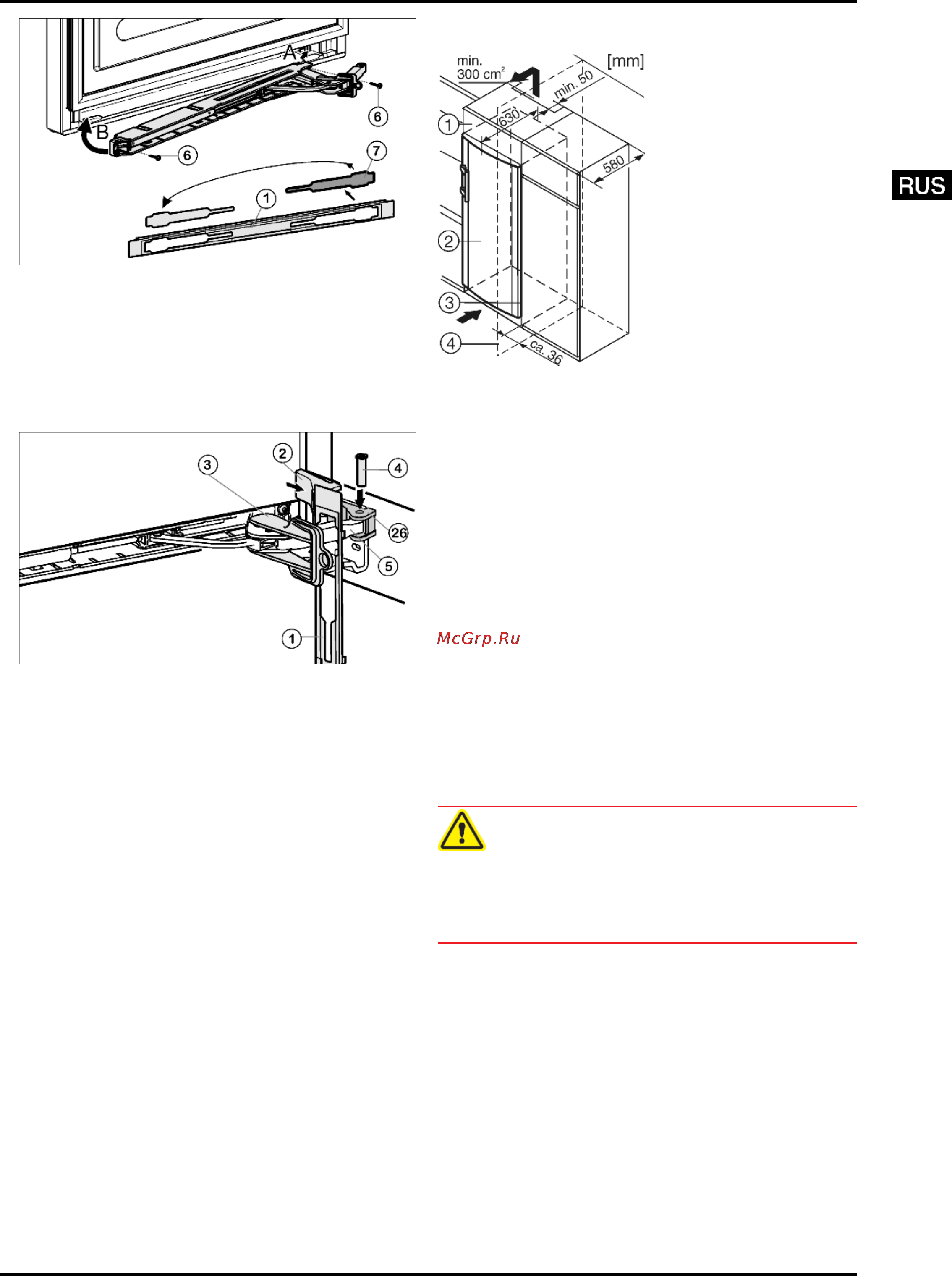

Fig. 12
u
Освободите крышку
Fig. 12 (7)
из накладки
Fig. 12 (1)
и
снова установите её на другой стороне.
u
Зацепите (А) и поверните (В) узел амортизатора закры-
вания дверцы шарниром в сторону шарнира.
w
Отверстия с левой и правой стороны должны находиться
точно друг над другом.
u
Прикрутите (2 шт. Torx 15)
Fig. 12 (6)
узел амортизатора
закрывания дверцы.
Fig. 13
u
Навесьте накладку
Fig. 13 (1)
на амортизационную скобу
таким образом, чтобы передние защелки показывали
вперёд, а передняя сторона была направлена к устрой-
ству.
u
Притяните амортизационную скобу
Fig. 13 (5)
к опорной
детали
Fig. 13 (26)
и сверху снова вставьте палец
Fig. 13 (4)
таким образом, чтобы квадратная головка си-
дела в углублении.
u
Установите и защелкните крышку
Fig. 13 (2)
.
w
Обратите внимание на правильность крепления крышки,
чтобы дверца закрывалась безупречно и палец был за-
фиксирован.
u
Поворотом снимите фиксатор
Fig. 13 (3)
.
u
Защелкните накладку
Fig. 13 (1)
на дверце.
u
Закройте дверь.
4.1.8 Выравнивание дверцы
Устройства с амортизатором закрывания двери:
u
Выверните средний винт на на нижнем опорном крон-
штейне
Fig. 9 (23)
.*
Устройства без амортизатора закрывания двери:
u
Переставьте средний винт на нижнем опорном крон-
штейне
Fig. 9 (23)
в свободный продольный паз.*
Для всех устройств
u
При необходимости выровняйте дверцы через два про-
дольных паза в нижнем опорном кронштейне
Fig. 9 (23)
параллельно корпусу устройства.
u
Затяните винты.
4.2
Установка в кухонную стенку
Fig. 14
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
При комбинировании с обычными кухонными шкафами (глу-
бина макс. 580 мм) устройство можно установить непосред-
ственно рядом с кухонным шкафом
Fig. 14 (3)
. Дверца ус-
тройства выступает по сторонам на 34 мм и по центру ус-
тройства на 50 мм относительно передней стенки кухонного
шкафа. Поэтому ее можно свободно открывать и закрывать.
Важно для вентиляции:
-
На задней стенке шкафчика должен быть вентиляцион-
ный канал глубиной не менее 50 мм по всей ширине этого
шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при ра-
боте.
Если устройство установлено на шарнирах у стены
Fig. 14 (4)
, то расстояние между устройством и стеной дол-
жно быть не менее 36 мм. Настолько выступает ручка при
открытой дверце.
4.3 Транспортировка устройства
ОСТОРОЖНО
Опасность травмы и повреждений в результате ненадле-
жащей транспортировки!
u
Перевозите устройство в упаковке.
u
Перевозите устройство в стоячем положении.
u
Не транспортируйте устройство в одиночку.
4.4 Установка устройства
При повреждении устройства немедленно - до подключения
- обратитесь к поставщику.
Пол на месте установки должен быть горизонтальным и
ровным.
Избегайте устанавливать устройство в зоне прямых сол-
нечных лучей, рядом с плитой, системой отопления и дру-
гими аналогичными приборами.
Устройство всегда следует устанавливать непосредствен-
но у стены.
Не устанавливайте устройство без помощника.
