u
Вдавите длинную планку из высококачественной стали
Fig. 7 (12)
в вертикальную щель на передней стороне:
Обратите внимание, что планка опирается на крепежный
уголок
Fig. 7 (6)
.
u
Снимите защитную пленку с планки из нержавеющей
стали.

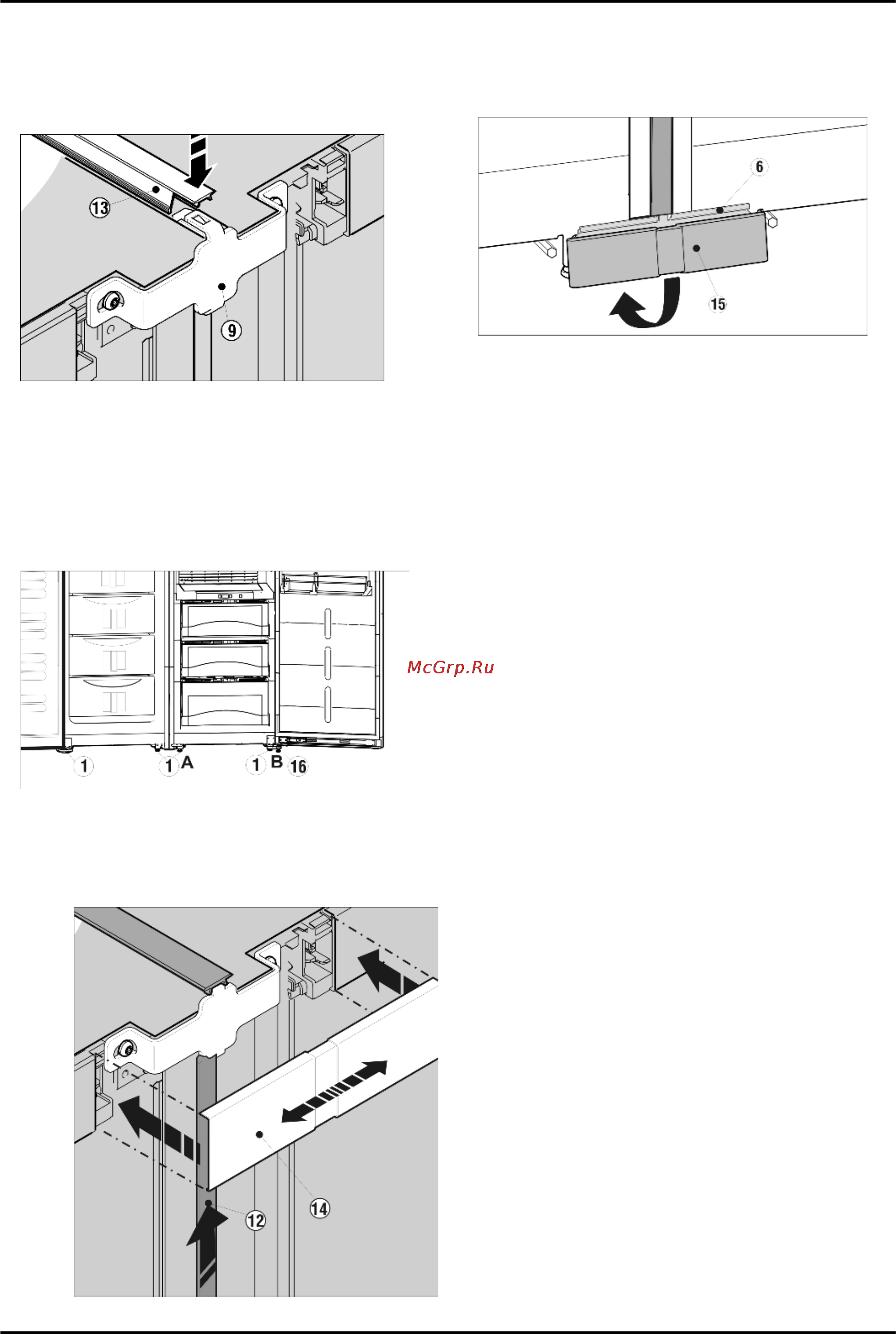

Fig. 8
u
На верхней стороне вдавите в щель короткую планку
Fig. 8 (13)
. Обратите внимание, чтобы вырез планки был
направлен к передней стороне устройства. Планка дол-
жна быть заподлицо с крышкой устройства на передней
кромке.
u
Подключите комбинацию к электросети в соответствии
с руководством по обслуживанию.
Устройства с модулем IceMaker:
u
Подсоедините устройство к водопроводной сети в соот-
ветствии с руководством по обслуживанию
Fig. 9
u
Поверните вверх регулировочные опоры, находящиеся с
внутренней стороны A, чтобы было легче перемещать
комбинацию.
u
Осторожно переместите комбинацию устройств в пред-
усмотренное для неё место.
u
Защелкните крышку
Fig. 9 (14)
на еще открытом проме-
жутке обеих заглушек участков обслуживания. Следите
за тем, чтобы наружные стороны крышки заканчивались
вровень с заглушками участков обслуживания. Для этой
цели крышка сделана выдвижной.
Fig. 10
u
Нижнюю крышку
Fig. 10 (15)
из комплекта установите
сверху на крепежный уголок
Fig. 10 (6)
и зафиксируйте
снизу.
u
Проверьте комбинацию в положении окончательной ус-
тановки и при необходимости еще раз выровняйте с по-
мощью уровня.
u
Снова выкрутите средние установочные опоры (А) до
контакта с полом.
u
При необходимости выкрутите установочную опору
Fig. 9 (16)
на опорном кронштейне (B), чтобы подпереть
дверцу.*
Монтаж "бок о бок"
4
