Deutsch | 11
Bosch Power Tools 1 609 92A 142 | (10.2.15)
Sägeblatt demontieren (siehe Bild C)
Legen Sie das Elektrowerkzeug zum Werkzeugwechsel am
besten auf die Stirnseite des Motorgehäuses.
– Drücken Sie die Spindel-Arretiertaste 19 und halten Sie
diese gedrückt.
Betätigen Sie die Spindel-Arretiertaste 19 nur bei still-
stehender Sägespindel. Das Elektrowerkzeug kann sonst
beschädigt werden.
– Drehen Sie mit dem Innensechskantschlüssel 24 die
Spannschraube 23 in Drehrichtung heraus.
– Schwenken Sie die Pendelschutzhaube 9 zurück und hal-
ten Sie diese fest.
– Nehmen Sie den Spannflansch 22 und das Sägeblatt 8 von
der Sägespindel 20 ab.
Sägeblatt montieren (siehe Bild C)
Legen Sie das Elektrowerkzeug zum Werkzeugwechsel am
besten auf die Stirnseite des Motorgehäuses.
– Reinigen Sie das Sägeblatt 8 und alle zu montierenden
Spannteile.
– Schwenken Sie die Pendelschutzhaube 9 zurück und hal-
ten Sie diese fest.
– Setzen Sie das Sägeblatt 8 auf den Aufnahmeflansch 21
auf. Die Schneidrichtung der Zähne (Pfeilrichtung auf dem
Sägeblatt) und der Drehrichtungspfeil auf der Pendel-
schutzhaube 9 müssen übereinstimmen.
– Setzen Sie den Spannflansch 22 auf und schrauben Sie die
Spannschraube 23 in Drehrichtung ein. Achten Sie auf
die richtige Einbaulage von Aufnahmeflansch 21 und
Spannflansch 22.
– Drücken Sie die Spindel-Arretiertaste 19 und halten Sie
diese gedrückt.
– Ziehen Sie mit dem Innensechskantschlüssel 24 die
Spannschraube 23 in Drehrichtung fest. Das Anzugs-
moment soll 6–9 Nm betragen, das entspricht handfest
zzgl. ¼ Umdrehung.
Betrieb
Betriebsarten
Nehmen Sie vor allen Arbeiten am Elektrowerkzeug
den Akku heraus.
Schnitttiefe einstellen (siehe Bild D)
Passen Sie die Schnitttiefe an die Dicke des Werk-
stücks an. Es sollte weniger als eine volle Zahnhöhe unter
dem Werkstück sichtbar sein.
– Lösen Sie die Flügelschraube 25. Für eine kleinere
Schnitttiefe ziehen Sie das Elektrowerkzeug von der
Grundplatte 7 weg, für eine größere Schnitttiefe drücken
Sie das Elektrowerkzeug zur Grundplatte 7 hin. Stellen Sie
das gewünschte Maß an der Schnitttiefenskala 26 ein. Zie-
hen Sie die Flügelschraube 25 wieder fest.
Gehrungswinkel einstellen
– Legen Sie das Elektrowerkzeug am besten auf die Stirnsei-
te der Schutzhaube 5.
– Lösen Sie die Flügelschraube 13. Schwenken Sie die Säge
seitlich. Stellen Sie das gewünschte Maß an der Skala 14
ein. Schrauben Sie die Flügelschraube 13 wieder fest.
Hinweis: Bei Gehrungsschnitten ist die Schnitttiefe kleiner
als der angezeigte Wert auf der Schnitttiefenskala 26.

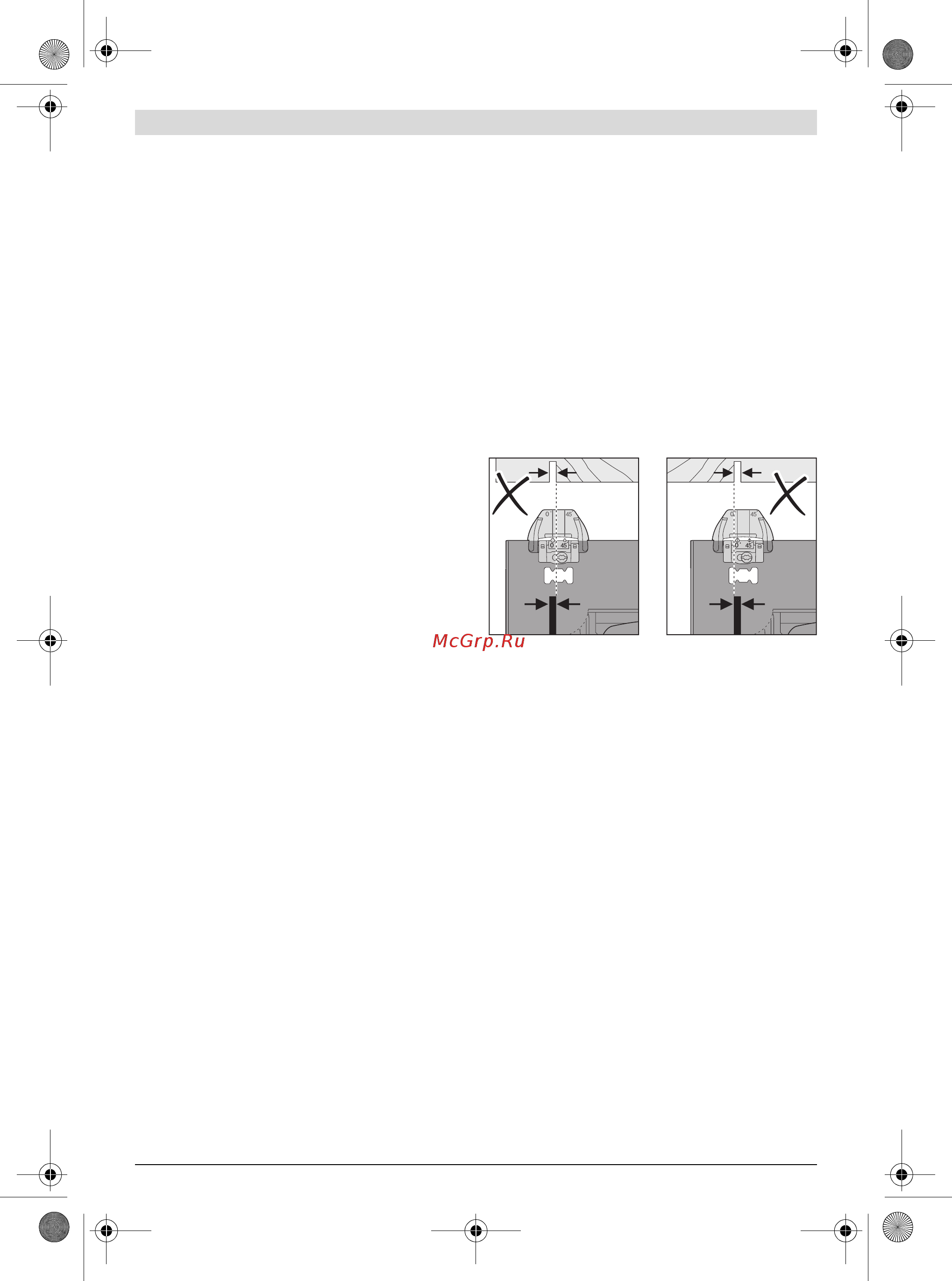

Schnittmarkierungen (siehe Bild E)
Das nach vorn ausklappbare Sichtfenster „CutControl“ 12
dient der präzisen Führung der Kreissäge an der auf dem
Werkstück aufgebrachten Schnittlinie. Das Sichtfenster „Cut-
Control“ 12 hat je eine Markierung für den rechtwinkligen
Schnitt und für den 45°-Schnitt.
Die Schnittmarkierung 0° 27 zeigt die Position des Sägeblat-
tes bei rechtwinkligem Schnitt. Die Schnittmarkierung 45°
28 zeigt die Position des Sägeblattes bei 45°-Schnitt.
– Für einen maßgenauen Schnitt setzen Sie die Kreissäge
wie im Bild gezeigt an das Werkstück. Führen Sie am bes-
ten einen Probeschnitt durch.
Inbetriebnahme
Akku einsetzen
Verwenden Sie nur original Bosch Li-Ionen-Akkus mit
der auf dem Typenschild Ihres Elektrowerkzeugs ange-
gebenen Spannung. Der Gebrauch von anderen Akkus
kann zu Verletzungen und Brandgefahr führen.
– Schieben Sie den geladenen Akku 3 von vorn in den Fuß
des Elektrowerkzeugs hinein. Drücken Sie den Akku voll-
ständig in den Fuß, bis der rote Streifen nicht mehr zu se-
hen und der Akku sicher verriegelt ist.
Ein-/Ausschalten
–Zur Inbetriebnahme des Elektrowerkzeuges betätigen Sie
zuerst die Einschaltsperre 1 und drücken anschließend
den Ein-/Ausschalter 2 und halten ihn gedrückt.
Um Energie zu sparen, schalten Sie das Elektrowerkzeug
nur ein, wenn Sie es benutzen.
– Um das Elektrowerkzeug auszuschalten, lassen Sie den
Ein-/Ausschalter 2 los.
Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter
2 nicht arretiert werden, sondern muss während des Betrie-
bes ständig gedrückt bleiben.
Auslaufbremse
Eine integrierte Auslaufbremse verkürzt das Nachlaufen des
Sägeblattes nach dem Ausschalten des Elektrowerkzeuges.
