ИБП INELT Monolith XS 10k ~ 30k Руководство по эксплуатации
11
4. Внешний вид и конструкция ИБП
4.1 Внешний вид ИБП INELT серии Monolith XS 10k -30k

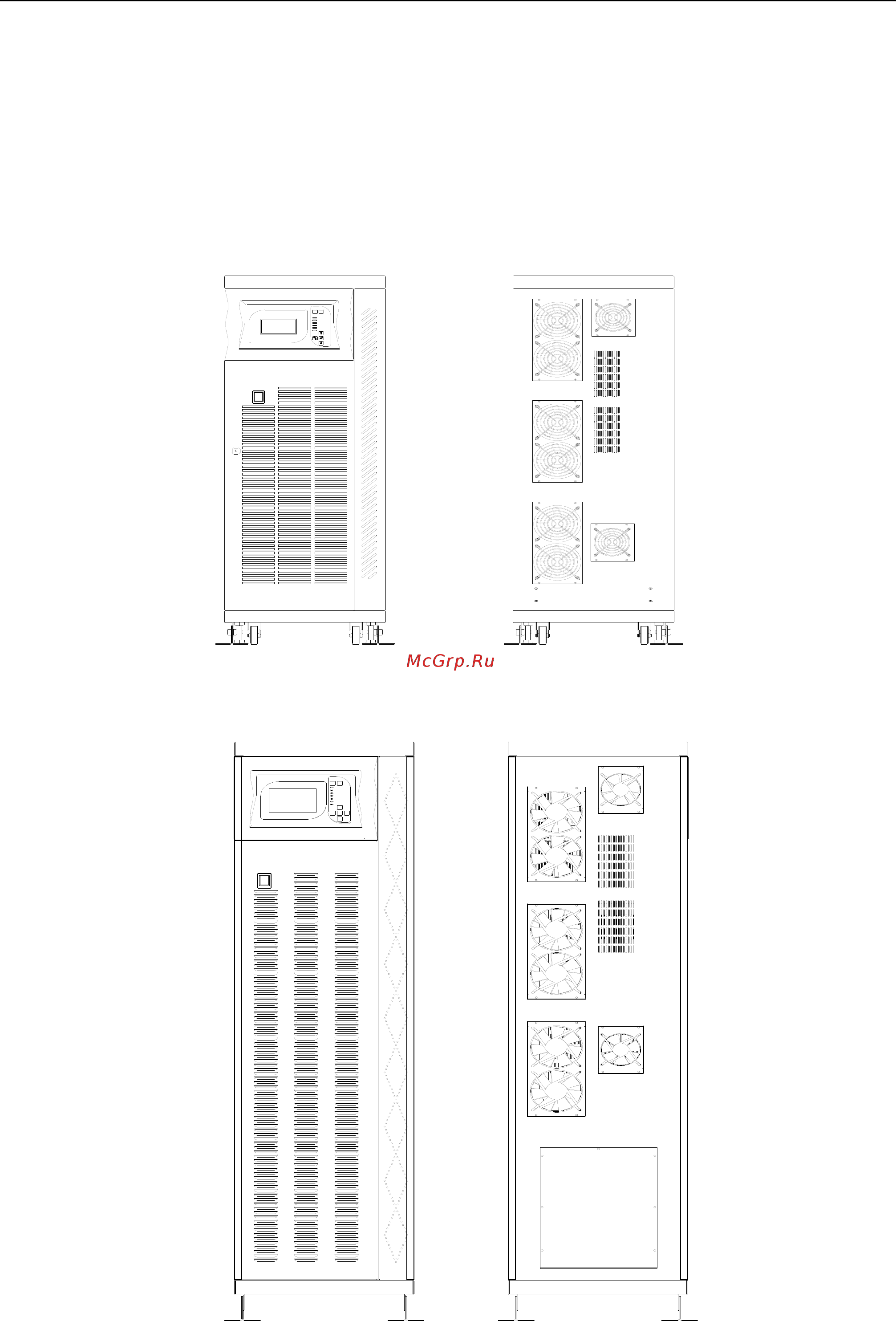

Рис.4.1 Внешний вид ИБП Monolith XS 10 -30
EPO
OFFON
BAT.LOW
FAULT
OVERLOAD
INVERTER
BYPASS
LINE
EPO
