ИБП INELT Monolith XS 10k ~ 30k Руководство по эксплуатации
19
6. Эксплуатация ИБП
6.1 Органы управления и индикации
Жидкокристаллический дисплей отображает текущее состояние и параметры ИБП. Пользователь может
предварительно установить некоторые параметры ИБП и управлять ИБП, используя лицевую панель и
пользовательский интерфейс. Полный экран дисплея высвечивает 5 строк символов. Остальная информация
м.б. отображена с помощью кнопок навигации и прокрутки.
6.1.1 Панель управления и индикации ИБП INELT серии Monolith XS 10k -30k

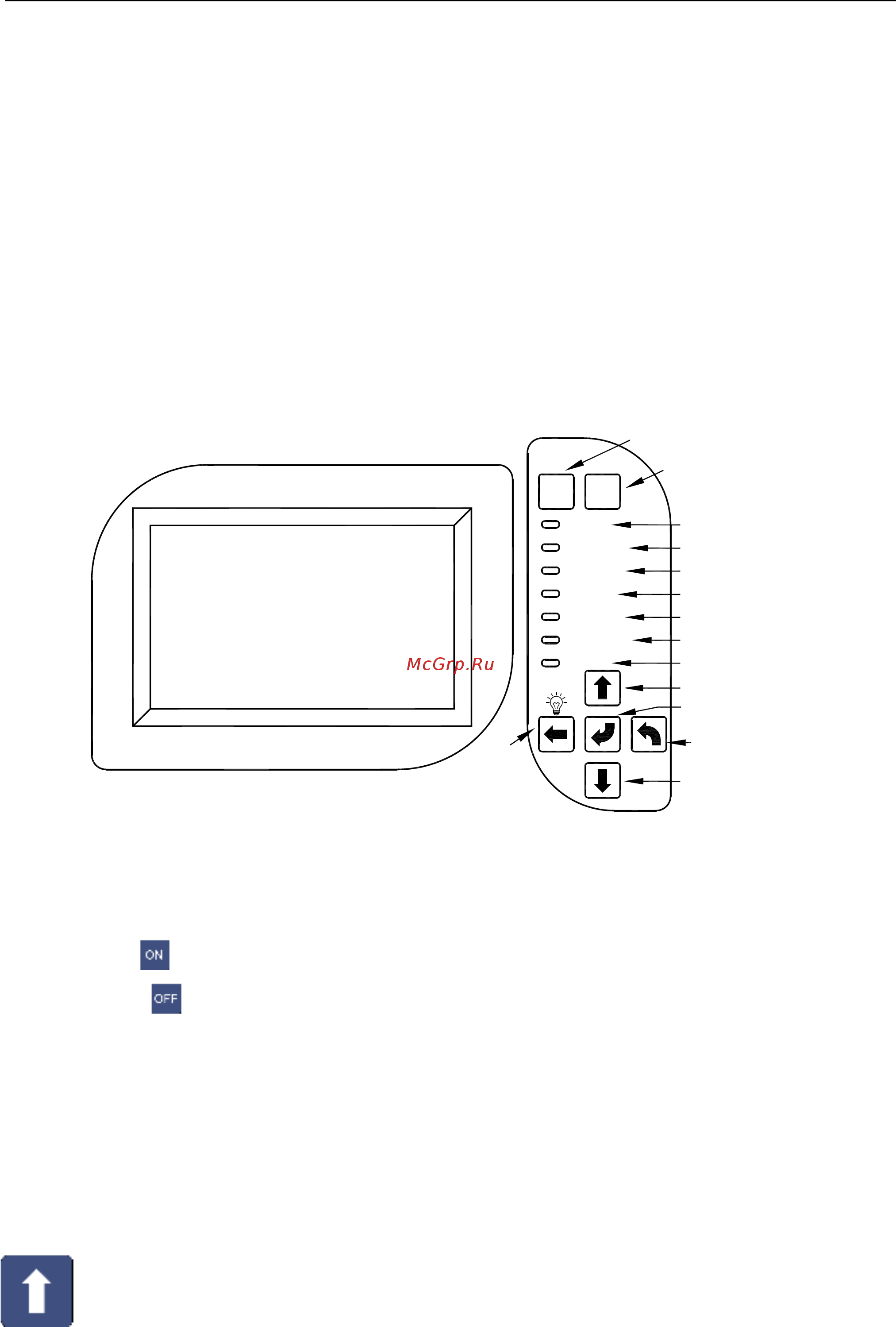

Внешний вид лицевой панели управления ИБП Monolith XS
Описание органов управления и индикации ИБП INELT серии Monolith XS 10k-20k:
1. ЖК-дисплей. Отображение состояния и текущих параметров – напряжения, тока нагрузки и т. п.
2. Кнопка включения Нажать и удерживать в течении 1 секунды для включения Инвертора
3. Кнопка выключения Нажать и удерживать в течении 1 секунды для выключения Инвертора
4. Красный индикатор неисправности “PHASE”. Сигнализирует о неправильной фазировке напряжения на
входе выпрямителя или на входе БАЙПАСА.
5. Зеленый индикатор “RECTIFIER”. Сигнализирует о корректной работе выпрямителя.
6. Зеленый индикатор “INVERTER”. Сигнализирует о корректной работе инвертора.
7. Желтый индикатор “BAYPASS”. Сигнализирует о включенном режиме БАЙПАС.
8. Красный индикатор BAT. LOW. Сигнализирует о низком напряжении на АБ.
9. Красный индикатор “OVERLOAD”. Сигнализирует о перегрузке по выходу ИБП.
10. Красный индикатор “FAULT”. Сигнализирует о неисправности выпрямителя, инвертора или цепей
БАЙПАС’а.
(1)
(2)
(3)
(5)
(6)
(8)
(7)
(10)
(11)
(9)
(13)
(14)
(15)
(4)
PHASE
BYPASS
INVERTER
OVERLOAD
BAT.LOW
FAULT
RECTIFIER
OFFON
(12)
WELCOME TO USE UPS
MODEL ：20KVA
INPUT ：400V/50Hz
OUTPUT：400V/50Hz
>>>>>>>>>>>>>>>>=============
