ИБП INELT Monolith XS 10k ~ 30k Руководство по эксплуатации
16
5.5 Монтаж ИБП
Важные замечания:
1. Убедитесь, что в помещении, где установлен ИБП отсутствуют пары агрессивных газов и условия
окружающей среды соответствуют приведенным в п.5.3.1 требованиям, в частности — помещение имеет
достаточную систему вентиляции или кондиционирования для обеспечения качественного отвода выделяемого
при работе ИБП тепла.
2. Убедитесь, что ИБП установлен на ровную, твердую, горизонтальную поверхность и что в месте постоянной
эксплуатации оборудования отсутствует вибрация.
3. Проверьте расположение ИБП. Для удобства эксплуатации и обслуживания ИБП расстояние до стен с боков
ИБП должно быть не менее 0,5 метра, сзади — не менее 1 метра, спереди — не менее 2 метров.
4. Удалите все посторонние предметы с верхней крышки ИБП. Проверьте, не закрыты ли вентиляционные
отверстия корпуса ИБП.
5. Проверьте положение всех автоматов и переключателей на распределительном щите. Все автоматы и
переключатели, включая выходной автомат ИБП на распределительном щите, должны быть выключены.
6. Проверьте подключение нагрузки к выходному автомату на распределительном щите во избежание короткого
замыкания в нагрузке.
7. Убедитесь, что параметры входной сети отвечают потребностям ИБП по напряжению, частоте и мощности.
При несоответствии параметров входной сети обратитесь за консультацией в местную энергетическую
компанию.
5.5.1 Поэтапный монтаж ИБП
Этап 1. Подготовка площадки для установки ИБП.
Подготовить ровную горизонтальную площадку для установки ИБП.
Этап 2. После распаковки установить ИБП на место постоянной эксплуатации и снять ИБП с поддона.
outlet hole
bolt
wheel position

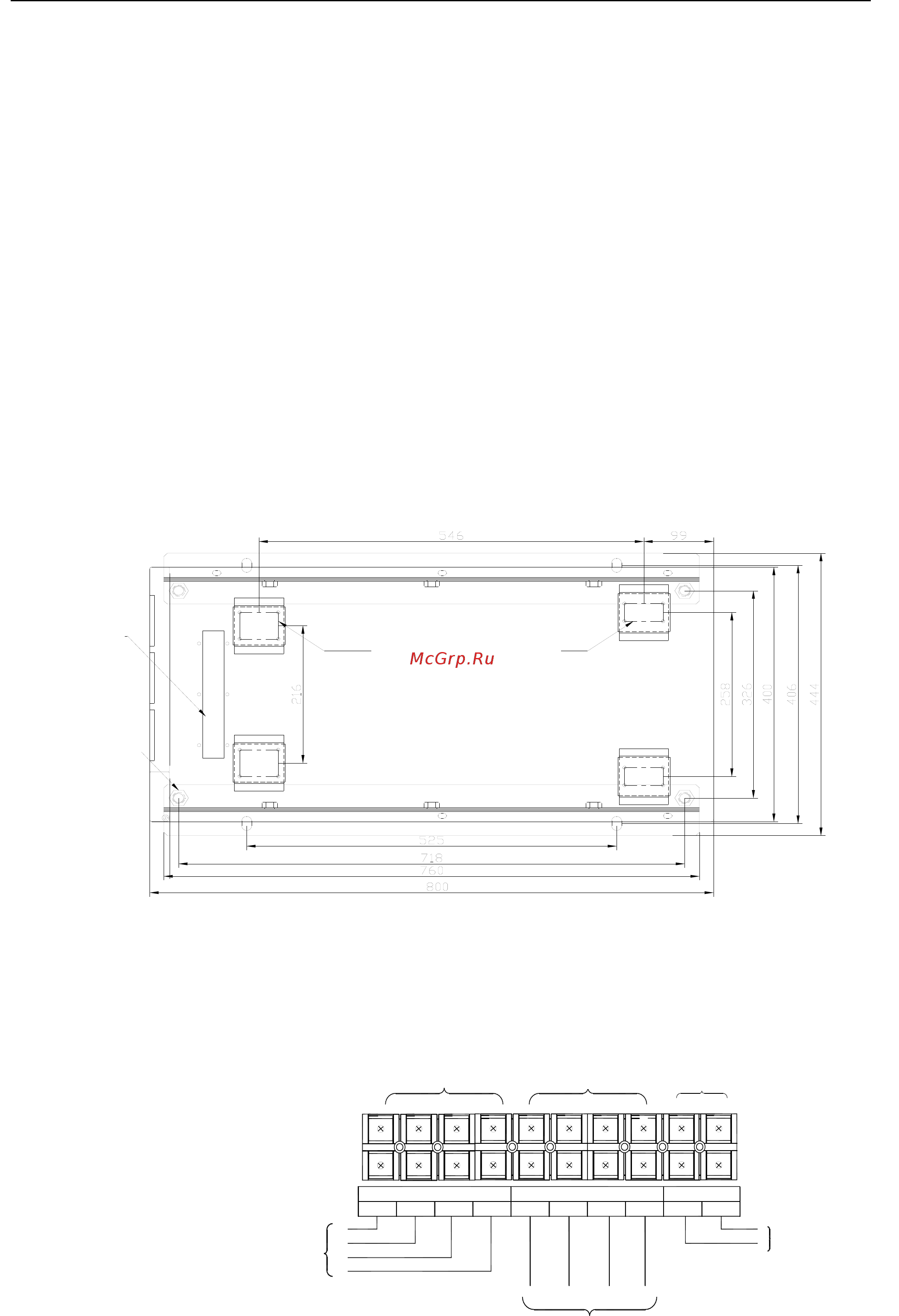

Рис.5-3 Шасси корпуса ИБП Monolith XS
3. Выкрутить, выровнять по строительному уровню и зафиксировать четыре ножки-болта, находящиеся на
днище корпуса ИБП согласно рисунку 5-3. ИБП должен стоять строго горизонтально и устойчиво.
Этап 4. Электрические подключения.
Подключить входные, выходные и батарейные провода к клеммной колодке ИБП Monolith XS согласно
приведенному ниже рис. 5-4.
Рис.5-4 Клеммная колодка
для подключения силовых
проводов ИБП Monolith XS
Транспортировочные
колеса
Установочные
болты
Отверстие
для
проводов
LOAD
Connect to
main supply
Connect to
battery cabinet
(OUTPUT) (INPUT)
(BATTERY)
N
U
V W
AC OUTPUT
N V
AC INPUT
+
-
BATTERY
U
W
Батарейный
комплект
Батареи
Вход
Выход
