ИБП INELT Monolith XS 10k ~ 30k Руководство по эксплуатации
8
3. Конфигурация ИБП. Принцип и режимы работы
3.1 Базовая конфигурация ИБП
AC SOUSE
Maintenance
switch
BYPASS
POWER
FILTER
POWER
SCR
PFC
DC/DC
DC/AC
CHARGER
LOAD
BATTERY
SCR
BATTERY
INPUT

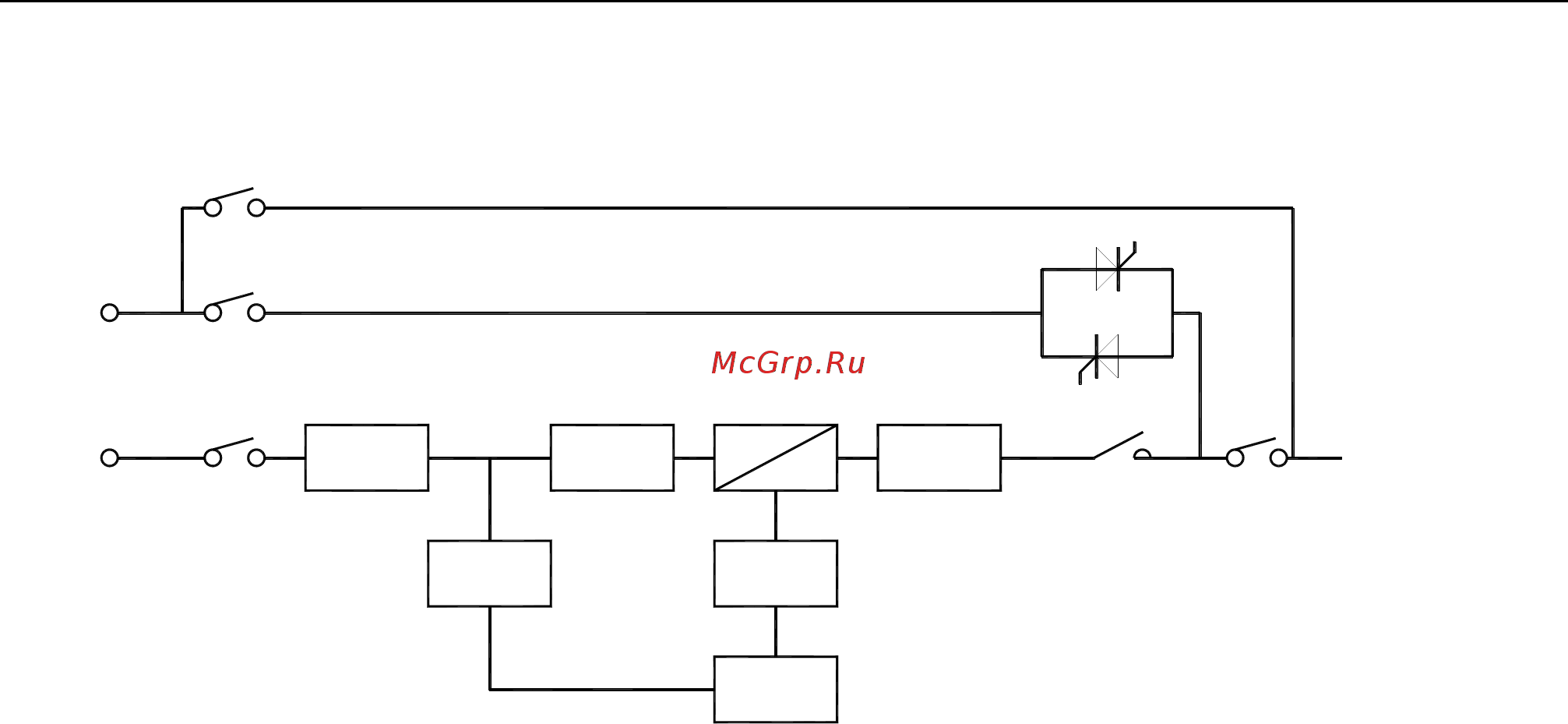

Рис. 3-1 Базовая конфигурация ИБП
ИБП данной серии состоит из:
- входного автомата (POWER);
- входного фильтра и цепей защиты (FILTER);
- Выпрямителя (DC/DC);
- Инвертора (DC/AC);
- статического выключателя (Static Switch);
- входного автомата Байпаса (BYPASS);
- автомата Ручного сервисного Байпаса (Maintenance Switch)
- зарядного устройства (CHARGER);
- группы Аккумуляторных Батарей (BATTERY INPUT) т.д., как показано на рис. 3-1.
- Выпрямитель (DC/DC)
Основной функцией выпрямителя (Rectifier) является преобразование переменного тока в постоянный
ток для питания инвертора. Инвертор, в свою очередь, преобразует постоянный ток в переменный,
которым и питается нагрузка. В это же время выпрямитель обеспечивает напряжение для заряда АБ.
- Инвертор (DC/AC)
Инвертор состоит из IGBT модуля, индуктивности, конденсатора, платы фильтра, схемы управления и
схемы защиты. С помощью цифрового управления инвертор преобразует постоянное напряжение с шины
постоянного тока (DC BUS) в переменное напряжение для питания нагрузки. Применение трех абсолютно
независимых полных инверторных мостов, каждый из которых имеет отдельные цепи контроля и
управления, позволяет обеспечивать 100% нагрузки качественным 3-х фазным напряжением.
Инверторные мосты каждой фазы не связаны между собой, что увеличивает надежность системы в целом.
- Система статического переключателя (Static Switch)
Статический переключатель использует высокую надежность тиристорного (SCR) модуля и способен
переключить электропитание нагрузки с Байпаса на инвертор или от инвертора на Байпас за очень
короткое время. Это переключение необходимо произвести практически мгновенно при ошибке инвертора
или другой ошибке ИБП, чтобы не прерывать питание нагрузки. Система не допускает отключения
Байпаса, но, отключив Байпас, включает Static Switch, чтобы защитить нагрузку от неправильного
напряжения, частоты или неправильного чередования фаз при переходе на Байпас.
- Автомат (переключатель) сервисного Байпаса (Maintenance bypass switch system)
Для удобства сервисного обслуживания ИБП имеет внутренний переключатель Байпаса. Он выключен в
нормальном режиме, и включается только для экстренного сервисного обслуживания, когда питание
нагрузки не может быть прервано. Для этого, чтобы обеспечить безопасность сервисного персонала,
необходимо полностью отключить питание ИБП на время сервисных работ, а нагрузка будет питаться
через автомат (переключатель) сервисного Байпаса .
3.2 Принцип работы
При корректном входном напряжении выпрямитель (Rectifier) преобразует переменное напряжение в
постоянное, которое одновременно используется для заряда АБ и для питания инвертора (Inverter). При
Static Switch
