Liebherr ICBN 3066-21 [6/22] Установка
![Liebherr ICBN 3066-21 [6/22] Установка](/views2/1026087/page6/bg6.png)
- Значение давления воды должно
составлять от 0.15 МПа до
0.6 МПа (1,5 бар - 6 бар).
- Подвод воды к устройству должен
осуществляться через трубо-
провод холодной воды, который
соответствует предписаниям по
рабочему давлению и гигиениче-
ским нормам.
Используйте шланг из высокока-
чественной стали, входящий в
комплект поставки (длина 1,5 м).
Не используйте старые шланги
повторно. Шланг длиной 3 м
можно приобрести в сервисной
службе. Устанавливать его разре-
шается только специалисту.
В фитинге шланга находится
приемный фильтр с уплотнением.
- В месте подсоединения шланго-
провода к системе домового
водоснабжения необходимо пред-
усмотреть запорный кран, чтобы в
случае необходимости можно
было перекрыть подачу воды.
- Все приборы и устройства для
подвода воды должны соответ-
ствовать предписаниям,
действующим в стране использо-
вания.
- При установке не допускается
повреждение или перегибание
линии подачи воды.
u

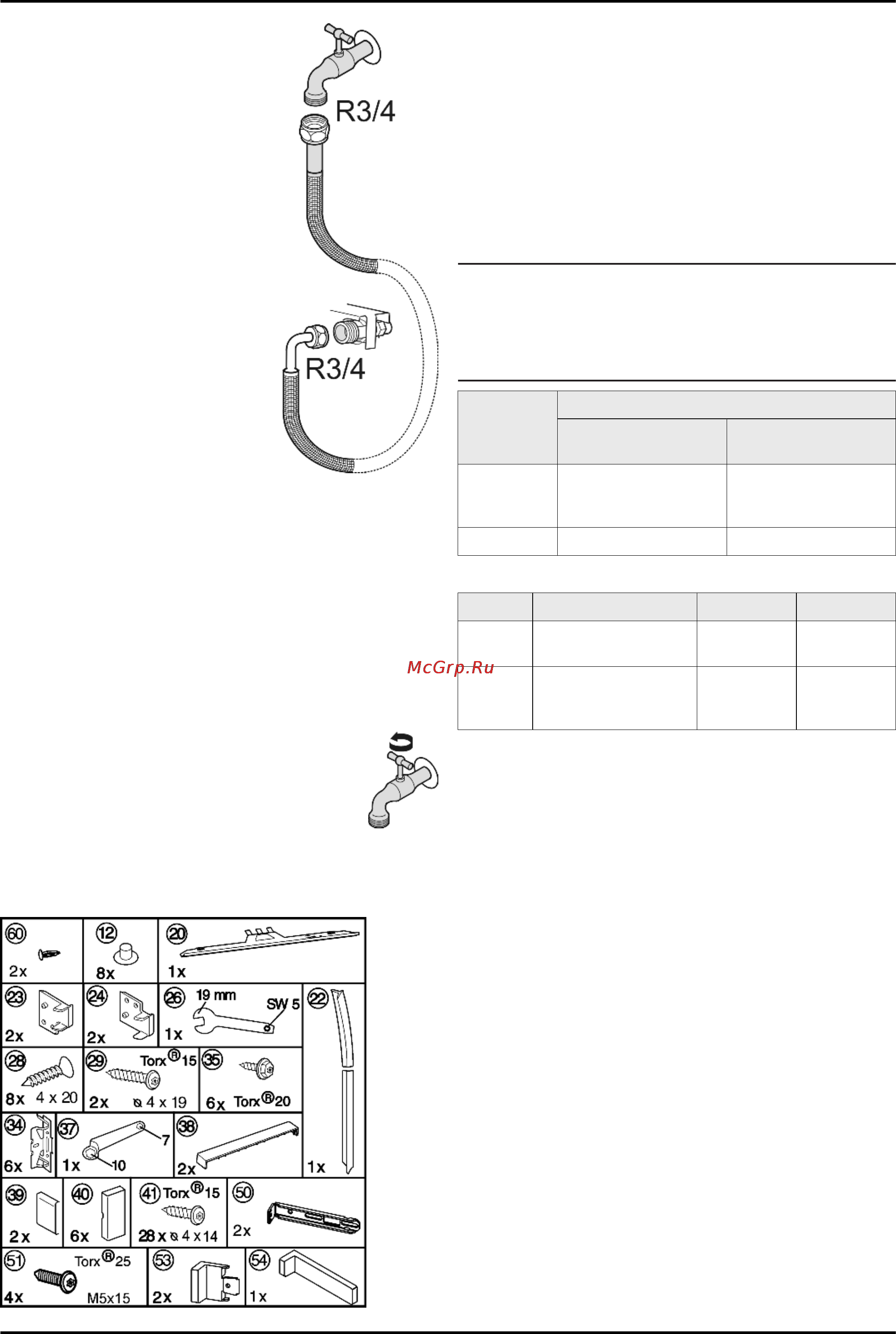

Подсоедините к запорном крану прямую часть прилагае-
мого шланга из высококачественной стали.
Электромагнитный клапан находится внизу на обратной
стороне устройства. Он оснащен метрической резьбой
R3/4.
u
Подсоедините к электромагнитному клапану изогнутую
в виде угла часть шланга из высококачественной стали.
u
Откройте запорный кран системы подвода
воды и проверьте герметичность всей
водяной системы.
Перед первым вводом в эксплуатацию:
u
привлеките компетентного специалиста для
удаления воздуха из водопровода.
4.3 Установка
Все крепежные детали входят в комплект устройства.
Fig. 6
Убедитесь, что подготовлен следующий инструмент:
q
Аккумуляторная отвертка Torx 15. 20. 25
q
Отвертка
q
Шестигранный ключ 13, уровень
Промежуточное основание и боковая стенка мебельного
шкафа должны быть под прямым углом друг к другу. Выров-
няйте мебельный шкаф при помощи уровня и уголка. Если
требуется, используйте для выравнивания подкладки.
Устройство также можно встроить в обычный кухонный
шкаф. В этом случае демонтируйте фурнитуру мебельной
дверцы и ниши. Она не понадобится, т. к. мебельная дверца
монтируется на дверцу устройства.
Указание
u
Перед монтажом мебельной дверцы убедитесь, что ее
допустимый вес не превышен.
u
В противном случае не исключено повреждение
шарниров и, как результат, нарушение функциониро-
вания.
Максимальный вес мебельной дверцы
Дверь холодиль-
ного отделения
Дверь морозиль-
ного отделения
ICBN 30..,
SICBN 30..,
ICB 31..
20 кг 12 кг
ICBP 31.. 19 кг 12 кг
Проверьте установочные размеры:
A B C
ICB 31,
ICBP 31
1772 mm - 1788 mm 1770 mm 549 mm
ICBN 30,
SICBN
30
1772 mm - 1788 mm 1770 mm 695 mm
Ввод в работу
