Liebherr ICBN 3066-21 [8/22] Ввод в работу

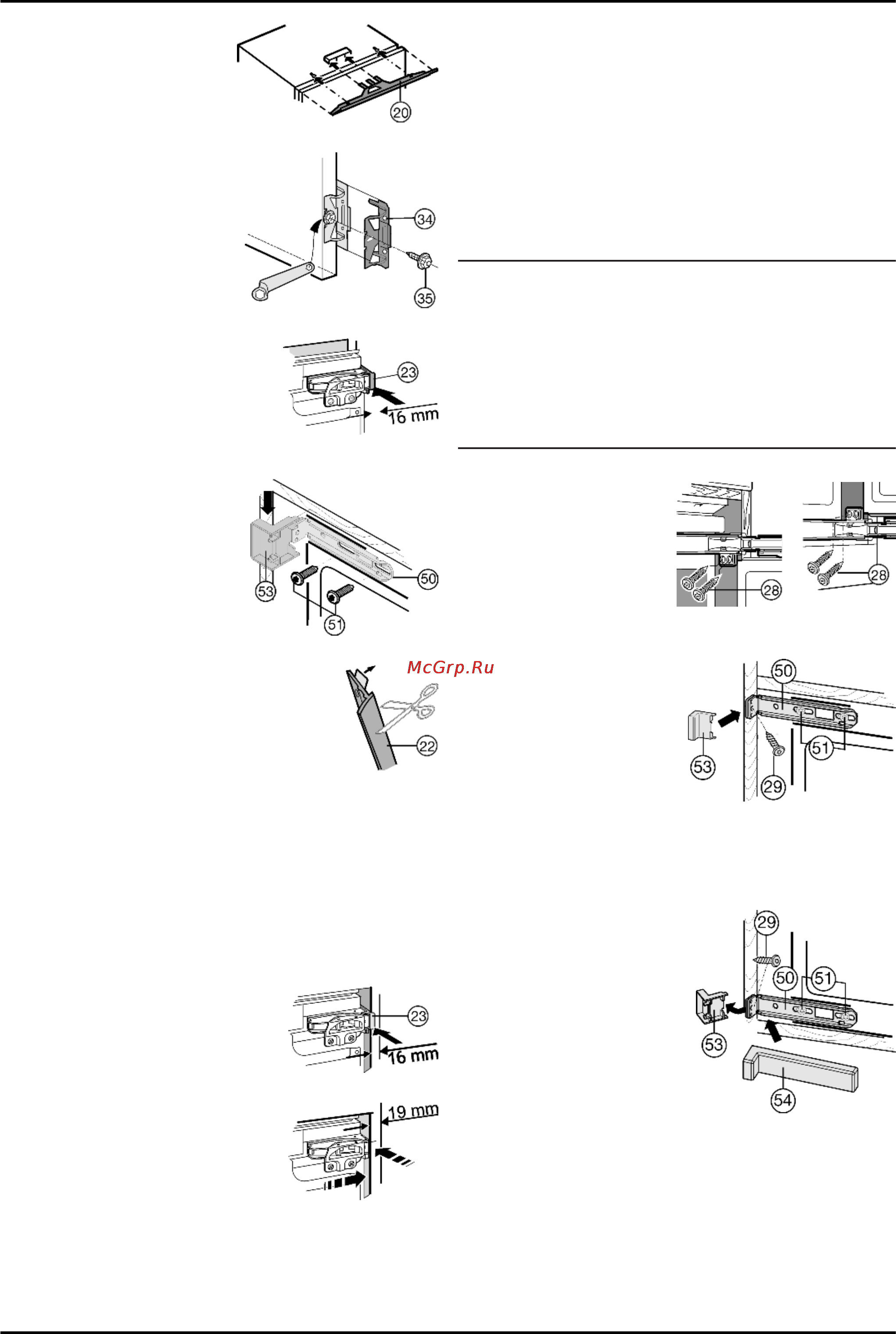

Установите выравни-

вающий козырек

Fig. 10 (20)

в устройство

посередине: вдвиньте в

перемычку и навесьте

на замочные отверстия.

Fig. 10

Прикрутите все

крепежные уголки

Fig. 11 (34)

винтами с

шестигранной головкой

Fig. 11 (35)

на дверце

устройства, используя

предварительно просвер-

ленные отверстия.

Fig. 11

Для стенок мебели

толщиной 16 мм ширина

ниши = 568 мм:

Защелкнитераспорный

элемент

Fig. 12 (23)

на

верхнем и распорный

элемент

Fig. 8 (24)

на нижнем

шарнире.

Fig. 12

Наденьте верхнюю и

нижнюю крышку

Fig. 13 (53)

на крепежный

уголок

Fig. 13 (50)

Закрепите крепежный

уголок

Fig. 13 (50)

вверху и

внизу винтами

Fig. 13 (51)

так, чтобы уголок можно

было немного двигать

влево и вправо.

Fig. 13

Снимите защитную пленку с декора-

тивной планки

Fig. 14 (22)

. Прикрепите

декоративную планку

Fig. 14 (22)

со

стороны ручки заподлицо с лицевой

стороной к выступу крышки

Fig. 13 (53)

и наклейте на боковую стенку устрой-

ства.

При необходимости укоротитедекора-

тивную планку

Fig. 14 (22)

внизу: Деко-

ративная планка

Fig. 14 (22)

должна

заканчиваться на 3 мм выше верхней

кромки нижнего крепежного уголка

Fig. 8 (50)

Fig. 14

Вдвиньте и выровняйте устройство:

Вдвигайте устройство до тех пор, пока крышки

Fig. 13 (53)

не будут упираться

Fig. 13

в боковую стенку

предмета мебели.

Выкрутите регулируемую опору.

Для стенок мебели

толщиной 16 мм ширина

ниши = 568 мм:

Закрепите распорные

элементы на боковой стенке

мебели.

Fig. 15

Для стенок мебели

толщиной 19 мм ширина

ниши = 562 мм:

Выровняйте передние

кромки шарниров заподлицо

с боковой стенкой мебели.

Fig. 16

Для мебели (16 мм и 19 мм) с упорными элементами

дверей (утолщения, уплотнения и т. д.):

Учитывайте конструктивный размер (глубину упорных

элементов дверей). Выдвиньте шарниры и крышки

Fig. 13 (53)

на расстояние, соответствующее этому

конструктивному размеру.

Все устройства:

Выставьте устройство прямо, регулируя опоры

Fig. 8 (25)

при помощи прилагаемого вилочного ключа

Fig. 8 (26)

Теперь устройство следует правильно разместить по

глубине. Расстояние от передней кромки боковой стенки

мебели до корпуса устройства составляет 42 мм по всей

длине. (Учитывайте упорные элементы дверей, такие как

утолщения и уплотнения.)

Указание

Нарушение функционирования из-за неправильного

монтажа!

Если величина зазора не соблюдается, то, возможно,

дверца не будет закрываться безупречно. Это может

привести к обледенению, образованию конденсата и нару-

шениям функционирования.

В обязательном порядке соблюдайте зазор по периметру

42 мм. (Учитывайте упорные элементы дверей, такие как

утолщения и уплотнения.)

Закрепите устройство в нише:

На обеих дверцах

прикрутите винтами

для стружечной плиты

Fig. 17 (28)

вверху и

внизу через серьги

шарнира.

Fig. 17

Со стороны ручки вверху:

Немного ослабьте

винты

Fig. 18 (51)

Закрепите верхний

крепежный уголок

Fig. 18 (50)

с помощью

винтов для стружечной

плиты

Fig. 18 (29)

ø4x19

на стенке мебели.

Удалите выступающий

конец крышки

Fig. 18 (53)

Fig. 18

Затяните винты

Fig. 18 (51)

Установите крышку

Fig. 18 (53)

Со стороны ручки внизу:

Немного ослабьте винты

Fig. 19 (51)

Закрепите нижний

крепежный уголок

Fig. 19 (50)

с помощью

винтов для стружечной

плиты

Fig. 19 (29)

ø4x19

на стенке мебели.

Удалите выступающий

конец крышки

Fig. 19 (53)

. Он больше не

понадобится.

Затяните винты

Fig. 19 (51)

Установите крышку

Fig. 19 (54)

на нижний

крепежный уголок

Fig. 19 (50)

Fig. 19

Закройте дверцу устройства.

Ввод в работу
