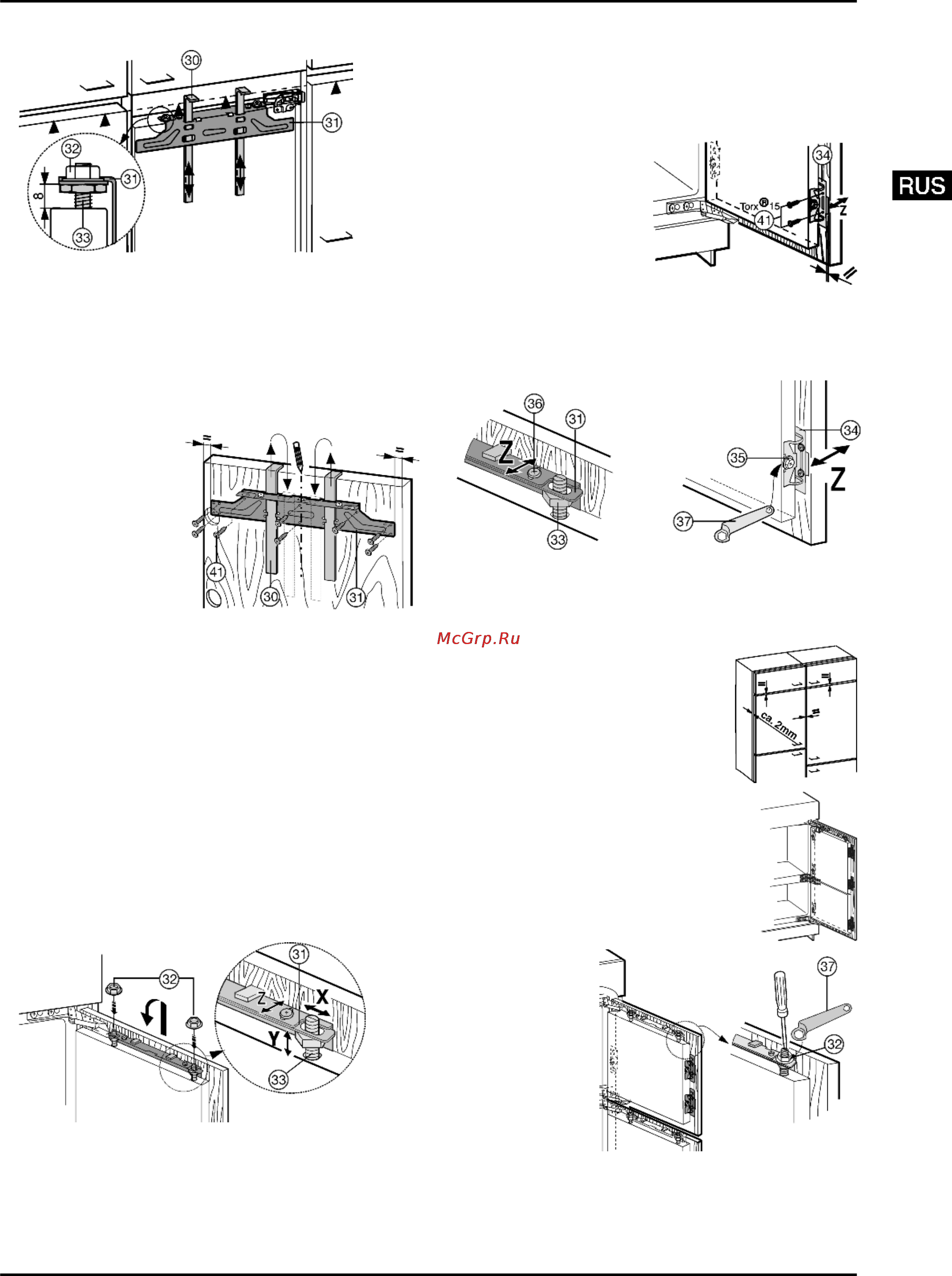

4.3.2 Монтаж мебельных дверец
Fig. 20
Для обеих дверец потребуются монтажные приспосо-
бления
Fig. 20 (30)
. Поэтому монтируйте мебельные
дверцы по очереди.
u
Проверьте предварительную установку 8 мм.
(Расстояние между дверцей устройства и нижней
кромкой поперечины)
u
Монтажные приспособления
Fig. 20 (30)
сдвиньте вверх
на высоту мебельной дверцы. Нижняя упорная кромка ▲
монтажного приспособления = верхней кромке подле-
жащей установке мебельной дверцы.
u
Открутите
крепежную попе-
речину
Fig. 21 (31)
с
помощью контр-
гаек
Fig. 21 (32)
.
u
Навесьте
крепежную попе-
речину
Fig. 21 (31)
с
монтажными вспо-
могательными
элементами
Fig. 21 (30)
на внут-
реннюю сторону
мебельной дверцы.
Fig. 21
при ширине ниши 600 мм:
u
Выравнивание крепежной поперечины
Fig. 21 (31)
по
центру: начертите короткую центральную линию на
мебельной дверце, совместите с ней острие стрелки
поперечины.
w
Расстояния до наружных кромок справа и слева должны
быть одинаковыми.
Для дверец из ДСП:
u
Прикрутите крепежную поперечину
Fig. 21 (31)
по
меньшей мере 6 винтами
Fig. 21 (41)
.
Для кассетных дверец:
u
Прикрутите крепежную поперечину
Fig. 21 (31)
4 винтами
Fig. 21 (41)
по краю.
u
Вытяните вверх монтажные приспособления
Fig. 21 (30)
и, развернув, вставьте их в расположенные рядом
приемные отверстия.
Fig. 22
u
Навесьте мебельную дверцу на регулировочные болты
Fig. 22 (33)
и контргайки
Fig. 22 (32)
накрутите на регули-
ровочные болты, не затягивая.
u
Закройте дверцу.
u
Проверьте расстояние от дверцы устройства до
мебельных дверец, расположенных рядом.
u
Выравнивание бокового положения мебельной дверцы:
Сдвиньте мебельную дверцу в направлении X.
u
Выравнивание мебельной дверцы по высоте и боковому
наклону: с помощью отвертки установите положение
регулировочными болтами
Fig. 22 (33)
.
w
Мебельная дверца установлена заподлицо и в одну
линию с расположенными рядом лицевыми поверхно-
стями мебели.
u
Затяните контргайки
Fig. 22 (32)
.
Следите, чтобы обе
металлические кромки
были расположены
заподлицо, символ //:
u
Просверлите в
мебельной дверце
крепежные отверстия
(возможно для этого
понадобится сначала
наметить отверстие
шилом).
Fig. 23
u
Скрепите вместе дверцу устройства и мебельную дверцу
винтами
Fig. 23 (41)
при помощи крепежного уголка
Fig. 23 (34)
.
Fig. 24
u
Выставьте мебельную дверцу по глубине Z: ослабьте
сверху винты
Fig. 24 (36)
, а снизу – винты с шестигранной
головкой
Fig. 24 (35)
прилагаемымкольцевым гаечным
ключом
Fig. 24 (37)
, затем сдвиньте дверцу.
u
Не допускайте упора в утолщения и
уплотнения - это важно для нормаль-
ного функционирования!
u
Установите между мебельной
дверцей и корпусом мебели зазор
около 2 мм.
Для больших мебельных дверец:
u
установите третью пару крепежных
уголков
Fig. 11 (34)
.
u
Для этого используйте предварительно
просверленные отверстия в дверце
устройства в районе ручки.
u
Проверьте
посадку
дверцы и при
необходи-
мости отрегу-
лируйте.
u
Затяните все
винты.
Fig. 25
u
Затяните контргайки
Fig. 25 (32)
кольцевым гаечным
ключом
Fig. 25 (37)
, при этом регулировочные болты
Fig. 25 (33)
удерживайте от проворачивания отверткой.
Ввод в работу
9
