Leister ASTRO (Астро) [5/92] Gerätebeschreibung
![Leister ASTRO (Астро) [5/92] Gerätebeschreibung](/views2/1262296/page5/bg5.png)
5

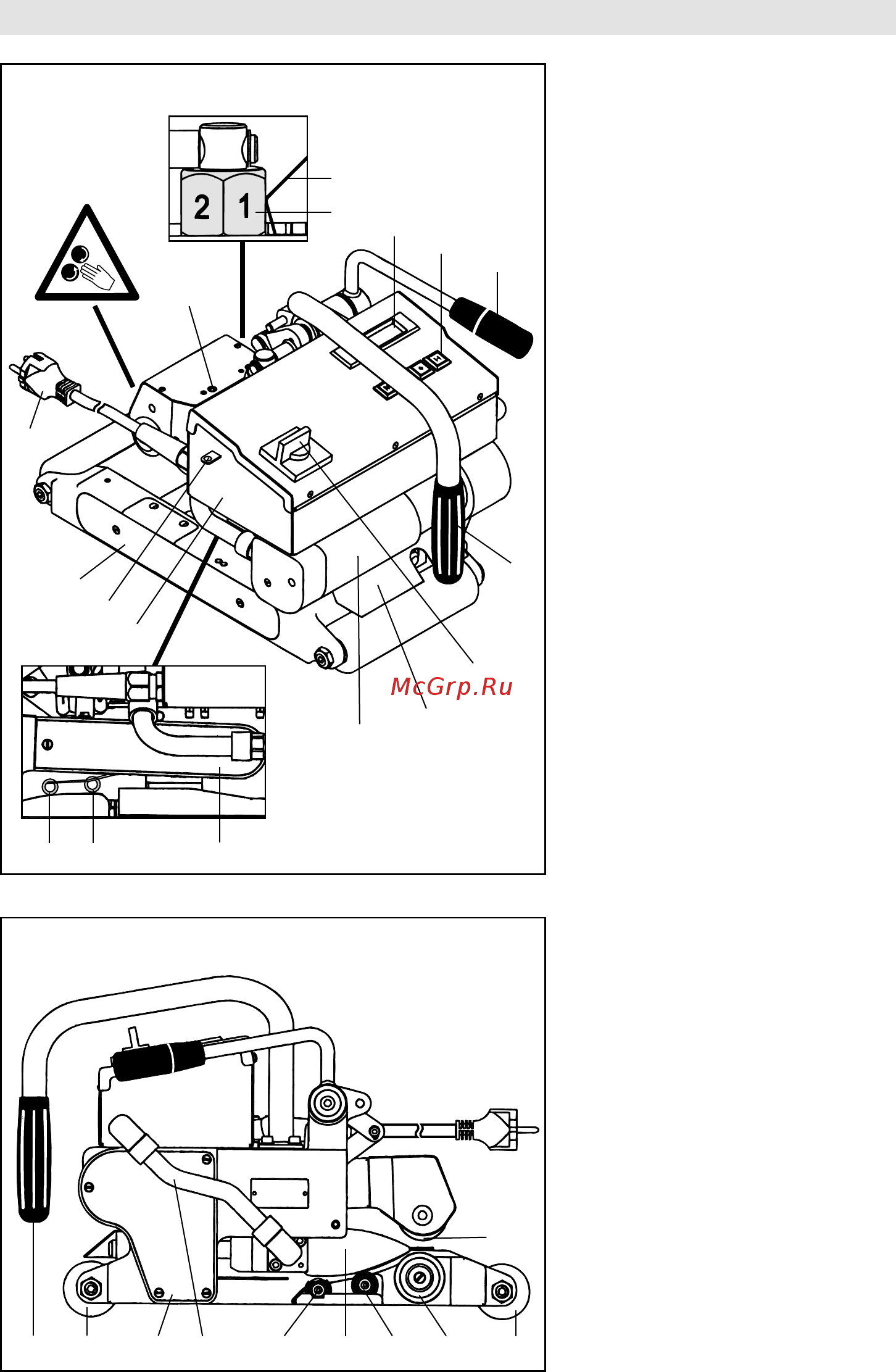

Ansicht Seite rechts
21
1412
201981813 25 16
Gerätebeschreibung
1 Netzanschlussleitung
2 Kabelhalter
3 Gehäuse Elektronik
4 Hauptschalter
5 Display
6 Tastenfeld
7 Motor/Getriebe
8 Heizkeil
9 Spannhebel
10 Einstellmutter Fügekraft
11 Arretierfeder Einstellmutter
12 Traggri/Führungsgri
13 Laufrolle vorne
14 Laufrolle hinten
15 Folienführung
16 Kabelschlauch zu Heizkeil
17 Niederhalterolle
18 Führungsrolle vorne
19 Führungsrolle hinten
20 Untere Antriebs-/Andrückrolle
21 Obere Antriebs-/Andrückrolle
22 Einstellschraube Pendelkopf
23 Kettenabdeckung Fahrgestell
24 Kettenabdeckung Spannarm
25 Kettenabdeckung Getriebekasten
Ansicht Vorderseite
15
7
4
3
2
23
1
22
5
6
9
10
11
24
17
17
12
