6
Funktionsbeschreibung
• Heizsystem → Die Heizkeil-Temperatur ist stufenlos einstellbar und elektronisch geregelt. Der Heizkeil ist
schwimmend gelagert (Grafik A).
• Fügekraft → stufenlos einstellbar. Die Fügekraft wird über den Kniehebel auf die And-
rückrollen übertragen. Der Pendelkopf garantiert einen gleichmässigen Fügeweg
auf die beiden Teilnähte (c und d) sowie auch auf eine Naht ohne Prüfkanal (Grafik B).
Dies ermöglicht ein problemloses Schweissen von T-Stössen. Während des Schweissvor-
ganges passt sich die Fügekraft linear der Dickenänderung der Dichtungsbahn an.
• Antrieb → Die Schweissgeschwindigkeit ist in Schritten von 0.1 m/min. einstellbar und elektronisch geregelt.
Digitale Anzeige von SOLL- und IST-Wert. Die Kraft übertragung erfolgt über ein Planetengetriebe.
Einstellen Heizkeil
Einstellung der Führungsrollen bei verschiedenen Materialstärken (Grafik A).
• Die Einstellung darf nur bei abgekühltem Heizkeil (8) vorgenommen werden.
• Schweissautomat in das zu schweissende Material einfahren und positionieren.
• Spannhebel (9) spannen (Grafik C).
• Sechskantschraube von Führungsrolle hinten (19) lösen.
• Der Abstand zwischen Heizkeil (8) und Führungsrolle hinten (19) soll die Materialstärke betra-
gen und die Spitze des Heizkeils zentrisch zu den beiden Andrückrollen (20/21) liegen.
• Sechskantschraube von Führungsrolle hinten (19) anziehen.
• Sechskantschraube von Führungsrolle vorne (18) lösen.
• Der Abstand zwischen Heizkeil (8) und Führungsrolle vorne (18) soll ca. 1 mm betragen.
• Sechskantschraube von Führungsrolle vorne (18) anziehen.
Schweissrichtung
Obere
Dichtungsbahn
Untere
Dichtungsbahn

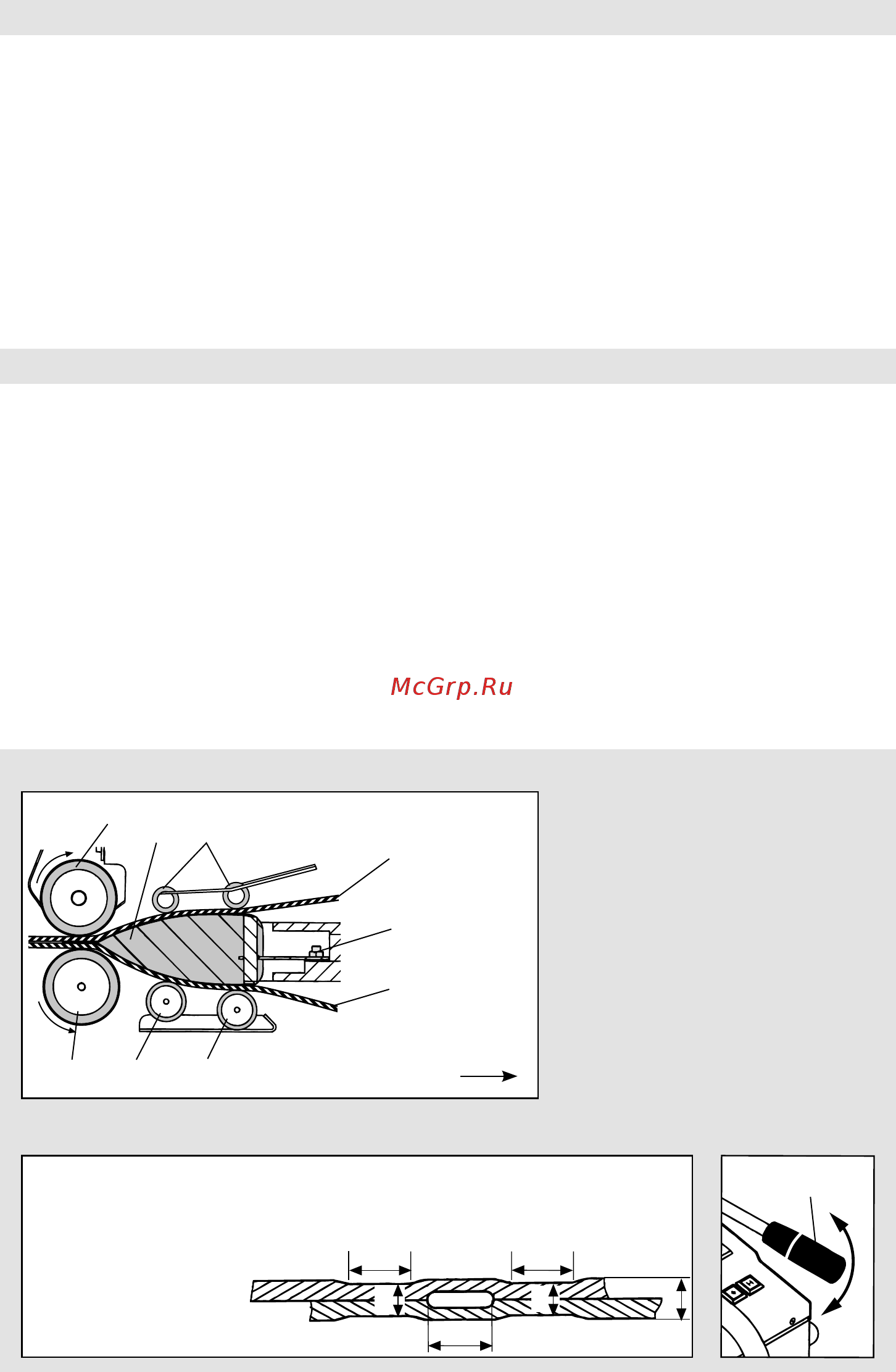

Grafik A / Schnittmodell Heizskeilystem
8 Heizkeil
9 Spannhebel
17 Niederhalterolle
18 Führungsrolle vorne
19 Führungsrolle hinten
20 Untere Antriebs-/Andrückrolle
21 Obere Antriebs-/Andrückrolle
22 Einstellschraube Pendelkopf
23 Kettenabdeckung Fahrgestell
24 Kettenabdeckung Spannarm
25 Kettenabdeckung Getriebekasten
26 Befestigungsschraube Heizkeil
26
21
20 19 18
17
Grafik B / Schnittmodell einer Überlappschweissung
Fügeweg = a – b
a Dicke der oberen und
unteren Dichtungsbahn
b Dicke der Schweissnaht
c Teilnaht 1
d Teilnaht 2
e Prüfkanal
b
cd
a
b
e
9
8
Grafik C
