10
КАССЕТНЫЕ ФАНКОЙЛЫ ACF-СS4
6.3. Монтаж панели
1) Снимите воздухозаборную решетку.
Внимание:
Не следует размещать панель лицевой стороной на пол, прислонять к стене и другим предметам.
Не следует ломать панель и ударять по ней.
a. Откройте защелки, расположенные на лицевой панели. (см. вид 9).
b. Поднимите решетку до угла в 45
o
и снимите ее (см. вид 10).
2) Снимите монтажные крышки, расположенные с четырех углов декоративной панели.
Открутите болты, ослабьте тросики крышек и снимите их (см. вид 11).
Рис. №8. Установка агрегатов.
3) Установка панели
a. Расположите панель таким образом, чтобы шаговый двигатель привода шторок был размещен непосредствен-
но под местом подключения гидравлических труб (см. вид 12).
b. Зафиксируйте декоративную панель относительно корпуса агрегата следующим образом: монтажные скобы,
расположенные на стороне привода воздушных заслонок, закрепите на крючках, расположенных на корпусе
агрегата на стороне вывода дренажного трубопровода, а также подключения гидравлических коммуникаций.
Затем закрепите монтажные скобы с другой стороны декоративной панели (см. вид 12).
Внимание:
Не защемляйте провода, соединяющие электродвигатель привода воздушных заслонок и плату управления.
c. Отрегулируйте положение панели таким образом, чтобы она была строго горизонтальна (см. вид 12).
d. Убедитесь, что центр панели совмещен с центром корпуса фанкойла, при необходимости отрегулируйте по-
ложение панели в направлении, указанном стрелкой (см. вид. 12). Убедитесь в том, что крючки на 4 углах панели
хорошо зафиксированы.
e. Закрутите гайки до тех пор, пока толщина теплоизоляционного материала, расположенного между корпусом и
панелью не сократится до 4~6 мм. Край панели должен плотно соприкасаться с потолком (см. вид 13).
Недостаточное или чрезмерное усилие при затяжке болтов может стать причиной неисправностей, перечислен-
ных на виде 14. В случае наличия щелей между панелью и потолком необходимо снова изменить высоту крепле-
ния фанкойла (см. вид 15-левый).
4) Закрепите воздухозаборную решетку на декоративной панели, затем подсоедините клеммы привода воздуш-
ных заслонок и панели управления к соответствующим клеммам корпуса.
5) Установите воздухозаборную решетку (совершите описанные в п. 1 действия в обратном порядке).
6) Установите монтажную крышку.
a. Закрепите тросик монтажной крышки на болт монтажной крышки. (см. вид 16-левый).
b. Слегка вдавите монтажную крышку в панель (см. вид 16-правый).

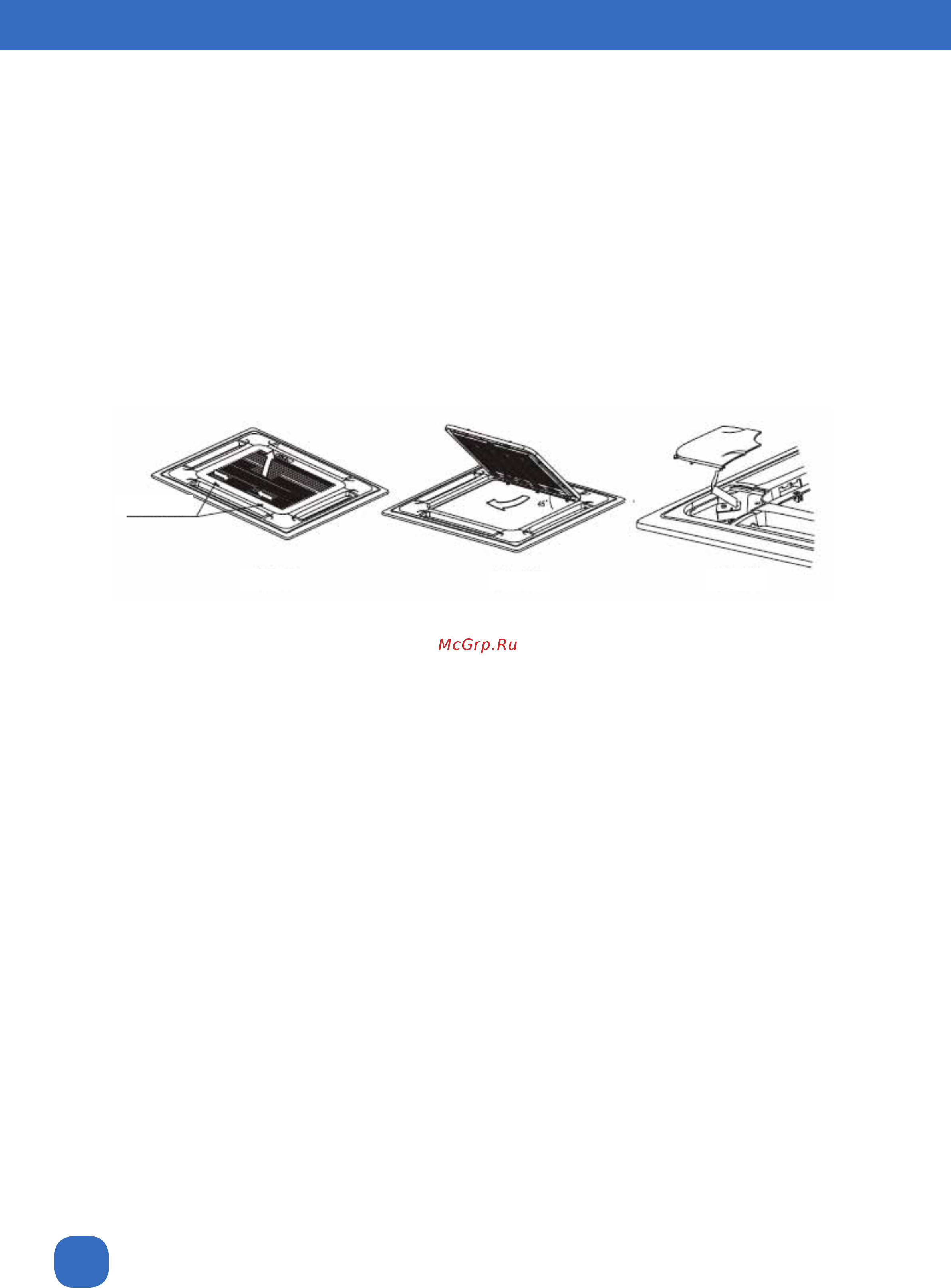

Вид №9
Вид №10
Вид №11
Защелка
