КАССЕТНЫЕ ФАНКОЙЛЫ ACF-СS4
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица №1. Основные технические характеристики агрегатов ACF-CS4 без электрического нагревателя.
Примечания:
1. Все значения даны для внешнего статического давления 0 Па.
2. Значения хладопроизводительности указаны для следующих условий: температура воздуха на входе по сухо-
му/мокрому термометру 27/19
0
С, температура воды на входе 7
0
С, разница температуры воды 5
0
С.
3. Значения теплопроизводительности указаны для следующих условий: температура воздуха на входе 20
0
С,
температура воды на входе/выходе 70/60
0
С.
4. Уровень звукового давления измеряется в безэховой комнате.
4. ГАБАРИТНЫЕ РАЗМЕРЫ

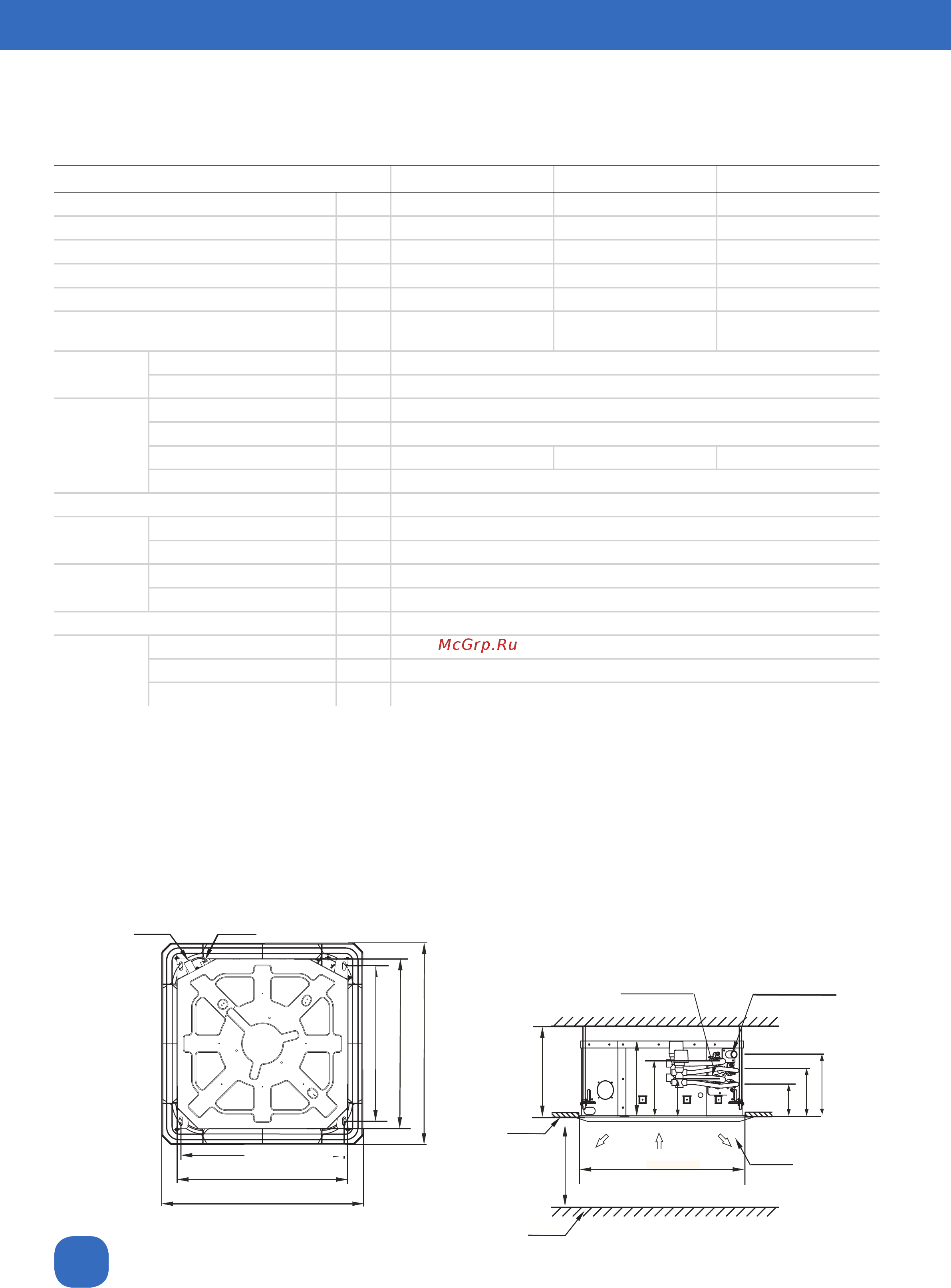

Рис. № 2. Габаритные размеры ACF-CS/4.
Модель ACF-30CS4/2 ACF-40CS4/2 ACF-45CS4/2
Холодопроизводительность (Высокая скорость) Вт 3000 3700 4500
Теплопроизводительность (Высокая скорость) Вт 3700 4600 5100
Расход воздуха (Высокая скорость) м
3
/ч 510 680 850
Уровень звукового давления дБ(А) 36 42 45
Расход воды, холодная/горячая л/ч 432/318 504/396 600/456
Гидравлическое сопротивление контура,
холодная/горячая вода
кПа 22/17 16/23 24/27
Теплообмен-
ник
Количество рядов 2
Давление рабочее МПа 1,6
Двигатель
вентилятора
Тип Малошумный 4х-скоростной
Количество 1
Потребляемая мощность Вт 50 70 95
Класс изоляции/защиты B/IPXO
Диаметр кабеля электрического подключения мм 3x1,0
Основной
блок
Габаритные размеры (ШхВхГ) мм 575х261х575
Вес нетто кг 17,5
Панель
Габаритные размеры (ШхВхГ) мм 647х50х647
Вес нетто кг 3
Система управления ИК пульт ДУ (стандарт), проводной контроллер (опция)
Трубопровод
Вход/выход холодной воды 3/4'', внутренняя резьба
Вход/выход горячей воды 1/2'', внутренняя резьба
Дренажный патрубок мм Ø32, внешняя резьба
523(Hook-location)
575(Body)
647(Panel)
Drain side
Tubing side
(Unit: mm)
545(Hook-location)
575(Body)
647(Panel)
Ceiling
600mm (ceiling hole)
Ground
261
213
Panel
Inlet
Outlet
Outlet
2800~2300(mm)
Water pipe joint
Connecting point of drain pipe
>300
190
124
110
157
выходвход
выход
пол
решетка
отвод конденсата
подключение
теплоносителя
потолок
(решетка)
(корпус)
(монтажные крюки)
(монтажные крюки)
(решетка)
(корпус)
теплоноситель
дренаж
(ячейка потолка)
