12
КАССЕТНЫЕ ФАНКОЙЛЫ ACF-СS4
В случае если дренажный трубопровод непосредственно соединен с канализацией, необходимо использовать
U-образный гидравлический затвор.
Внимание: Все соединения дренажной системы должны быть уплотнены во избежание появления протечек.

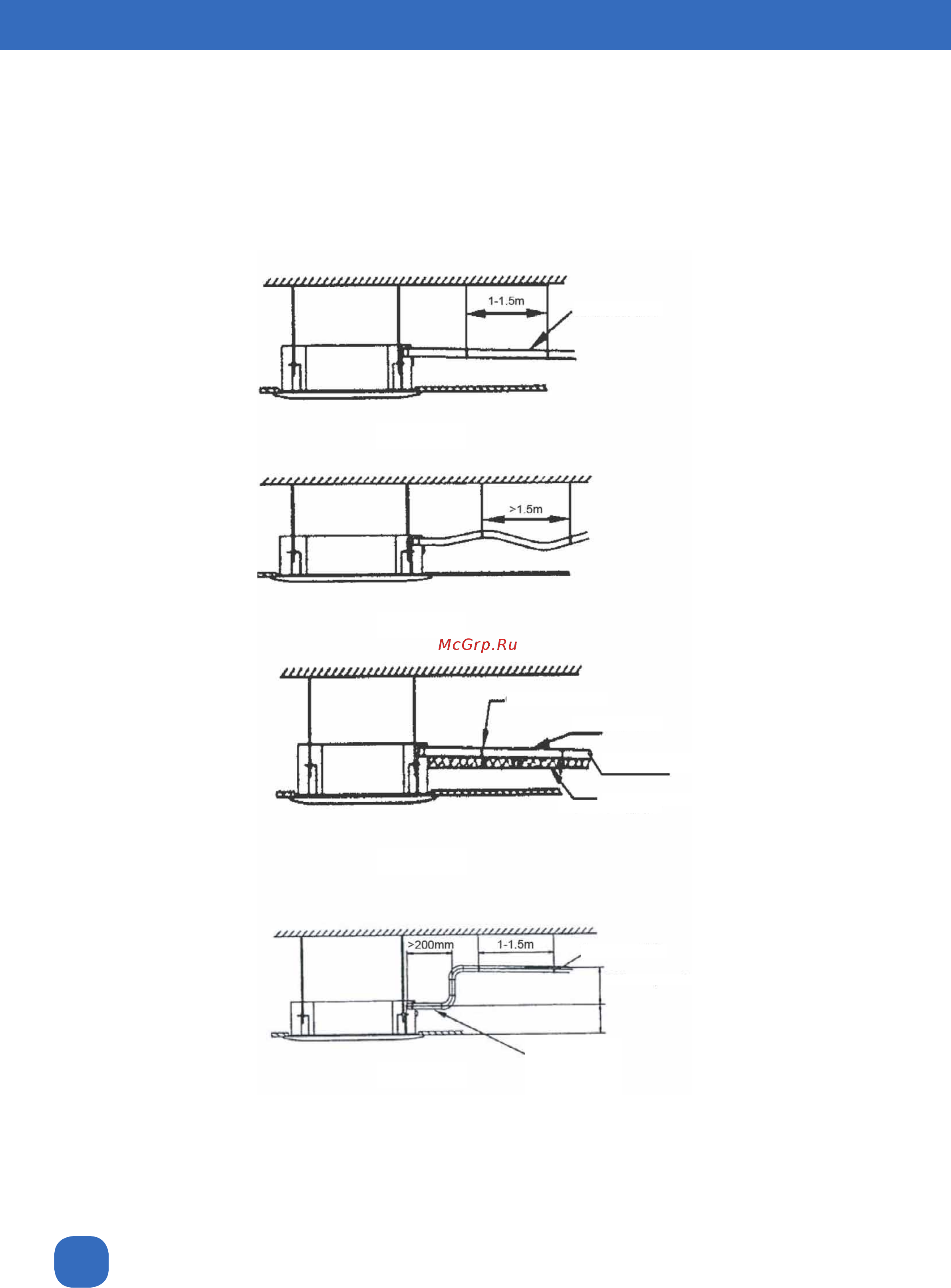

Рис. № 10. Монтаж дренажного трубопровода.
Уклон 1/50
Вид а
Вид b
Уклон 1/50
Закрепите здесь
Дренажный трубопровод
Соединительная труба
Вид с
Уклон 1/50
Соединительный
фитинг
дренажного
трубопровода
Менее 750 мм
Вид d
