11
www.aerotek.ru

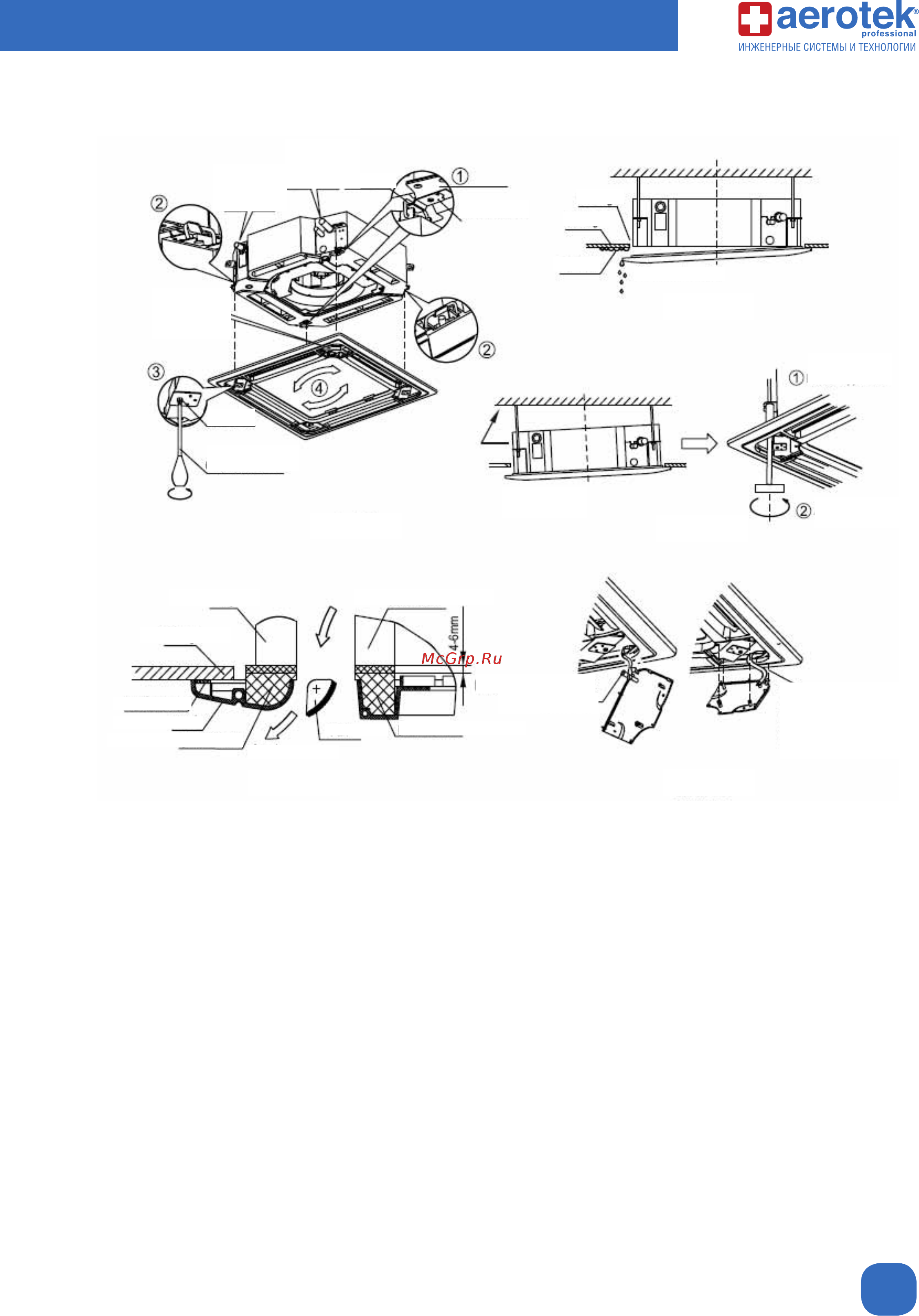

Рис. № 9. Монтаж панели.
6.4. Подсоединение дренажного трубопровода
Установка дренажного трубопровода
В качестве дренажного трубопровода допускается использование полиэтиленовой трубы (внешний диаметр
37~39 мм, внутренний диаметр 32 мм).
Разместите дренажный трубопровод на уровне, где установлен дренажный насос, закрепите дренажный тру-
бопровод и выходной патрубок агрегата с помощью хомута.
Внимание: Аккуратно обращайтесь с дренажным насосом.
Дренажный трубопровод и выходной патрубок агрегата должны быть плотно соединены с помощью хомута во
избежание протечек и появления воздушных пробок.
Во избежание обратного потока воды в случае остановки агрегата необходимо сделать изгиб дренажного
трубопровода вниз к выходному патрубку под углом более 1/50 (см. рис. а).
При монтаже трубопровода не следует сильно тянуть за него. Каждые 1~1.5 м необходимо устанавливать
подпорку во избежание прогиба (см. рис. b). При необходимости можно также использовать дренажный трубо-
провод с соединительным патрубком для фиксации (см. рис. с). В случае большой длины трубопровода реко-
мендуется использовать армированную трубу.
Если выходной дренажный патрубок расположен выше уровня насоса, необходимо стремиться разместить
трубопровод вертикально. Высота подъема должна быть менее 750 мм, в противном случае при отключении
агрегата произойдет перелив воды (см. рис. d).
Конец дренажного трубопровода должен быть более чем на 50 мм выше нижнего уровня дренажного поддона.
Подключение
трубопровода
СЦК
Подключение
дренажного
трубопровода
Крючки
Поддон
Мотор привода
воздушных
заслонок
Болт
Крестовая
отвертка
Конденсат
Вид 12
Вид 13
Вид 14
Вид 15
Вид 16
Утечка
Потолок
Капли
Ослабьте
верхнюю гайку
Отрегулируйте
нижнюю гайку
Уклон не
допускается
При установке крышки
двигайте зажимы
Крепежный винт
Короб
Корпус
Потолок
Панель
Прокладка
Вентилятор
Выход воздуха
Теплоизоляция панели
Внешняя теплоизоляция
Теплоизоляция панели
