10
КАССЕТНЫЕ ФАНКОЙЛЫ ACF-СM
6. Электрическая схема

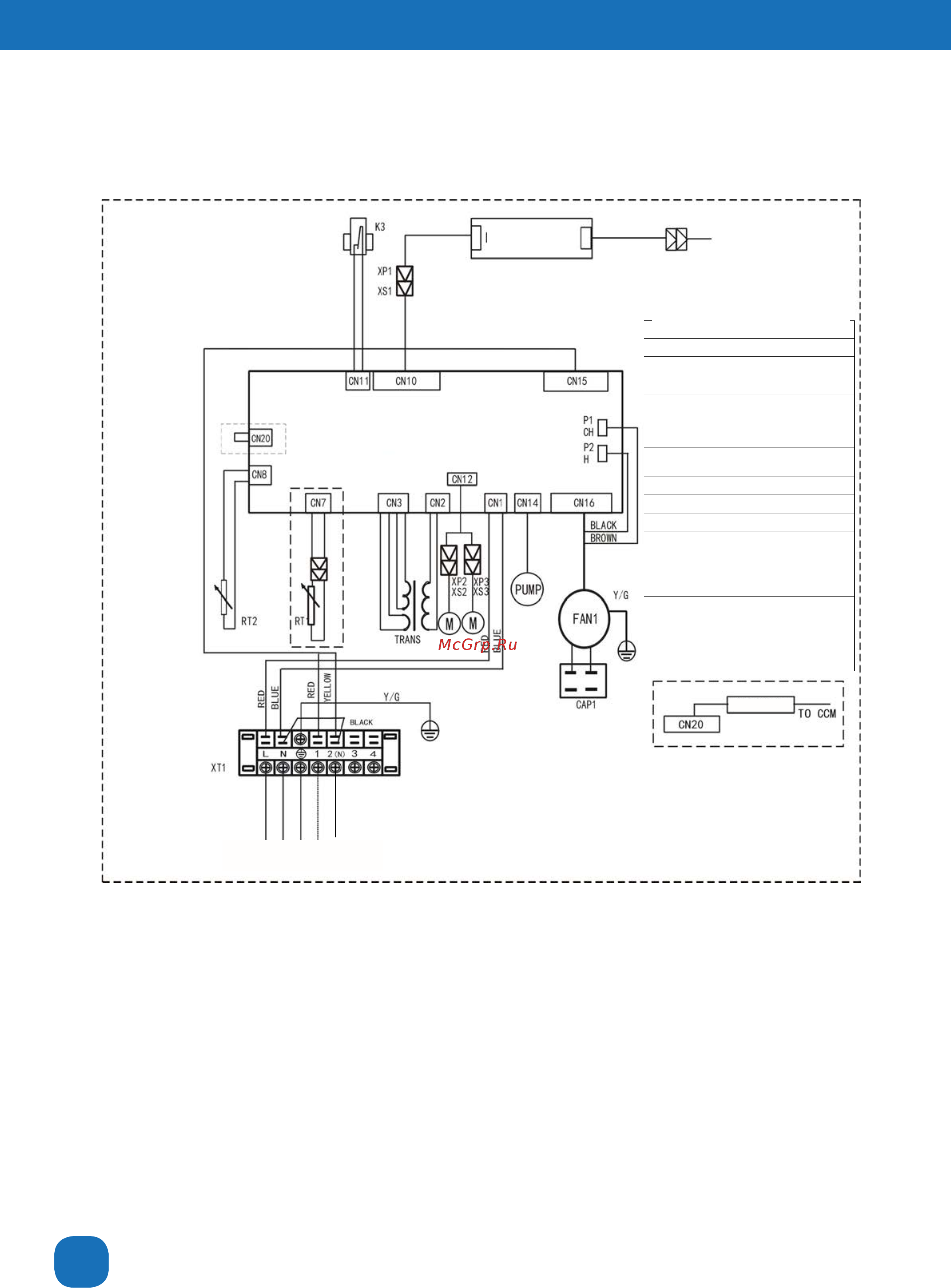

Рис. №4. Электрическая схема агрегатов ACF-CM без электрического нагревателя.
Перевод обозначений проводов:
BLACK ЧЕРНЫЙ
RED КРАСНЫЙ
BLUE СИНИЙ
YELLOW ЖЕЛТЫЙ
BROWN КОРИЧНЕВЫЙ
Y/G ЖЕЛТО/ЗЕЛЕНЫЙ
3.VALVE 3Х-ХОДОВОЙ КЛАПАН
POWER ПИТАНИЕ
PUMP НАСОС
TO WIRE CONTROLLER - К ПРОВОДНОМУ КОНТРОЛЛЕРУ
NET MODULE СЕТЕВОЙ МОДУЛЬ
СХЕМА ПОДКЛЮЧЕНИЯ
КОД НАИМЕНОВАНИЕ
CAP1
КОНДЕНСАТОР ДВИГ.
ВЕНТ. ВНУТР. БЛОКА
CN1-20 РАЗЪЕМЫ ПЛАТЫ ПК
TRANS
СИЛОВОЙ
ТРАНСФОРМАТОР
FAN1
ВЕНТИЛЯТОР ВНУТР.
БЛОКА
K3 РЕЛЕ УРОВНЯ ВОДЫ
M УСТРОЙСТВО СВИНГА
PUMP НАСОС
RT1
ДАТЧИК КОМН.
ТЕМПЕРАТУРЫ
RT2
ТЕМП.
ТРУБОПРОВОДА
XP1-5 СОЕДИНИТЕЛИ
XS1-5 СОЕДИНИТЕЛИ
XT1
7-КЛЕММНАЯ
КОЛОДКА
Плата управления
Дисплей
Обозначения
К проводному контроллеру
Электро питание
Трехходовой
клапан
Сетевой инт
