9
www.aerotek.ru
5. сервиснОе ПрОстранствО

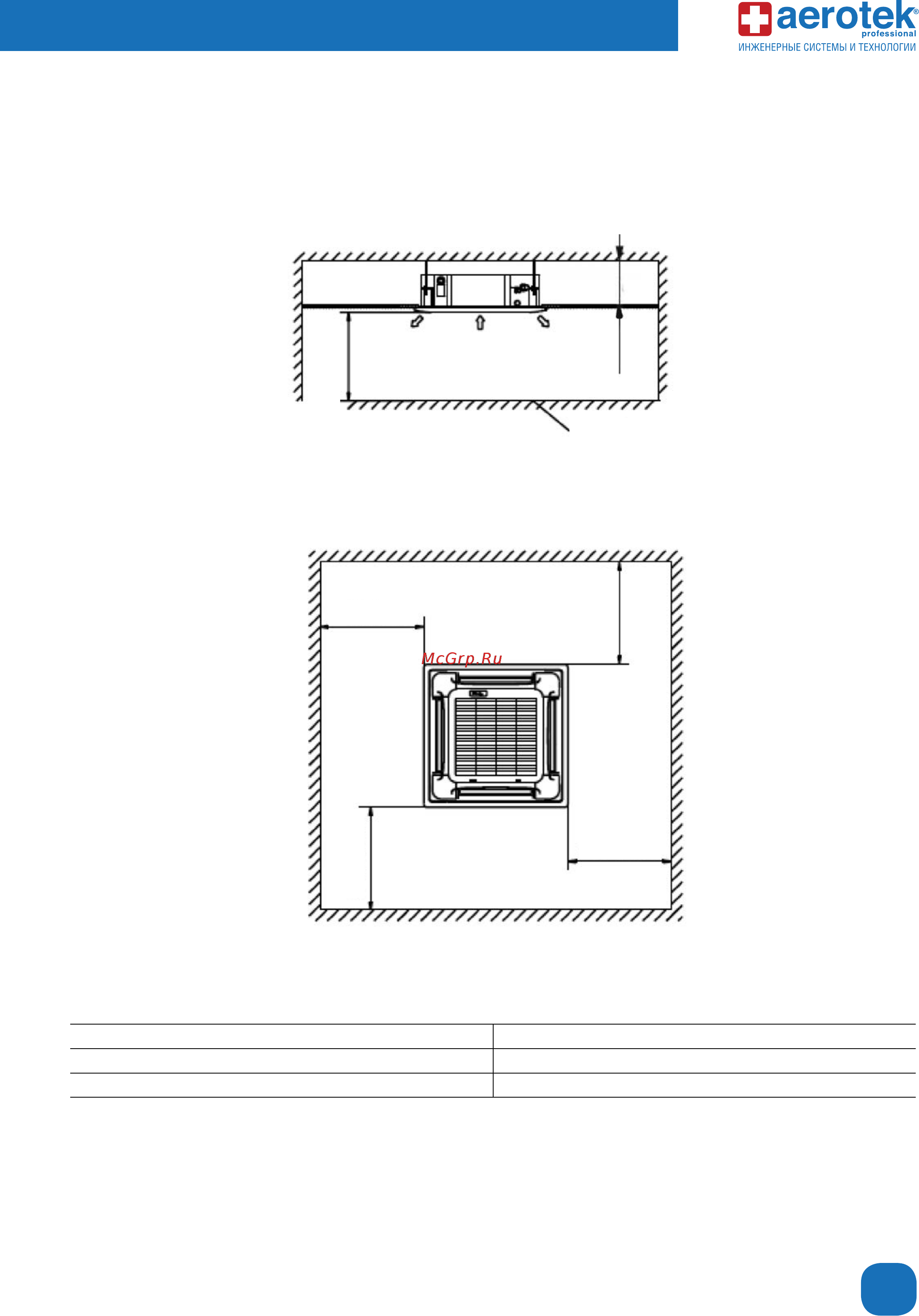

Рис. №3. Сервисное пространство для всех исполнений фанкойлов серии ACF-CM.
Необходимое пространство для установки,
а также для проведения технического и сервисного обслуживания
Модель А
ACF-60CM2, ACF-70CM2 >260
ACF-75CM2, ACF-85CM2, ACF-105CM2, ACF-130CM2 >330
выходвходвыход
Грунт
Вид №1
Вид № 2
А
>2500 мм
>1000 мм
>1000 мм
>1000 мм
>1000 мм
