8
КАССЕТНЫЕ ФАНКОЙЛЫ ACF-СM

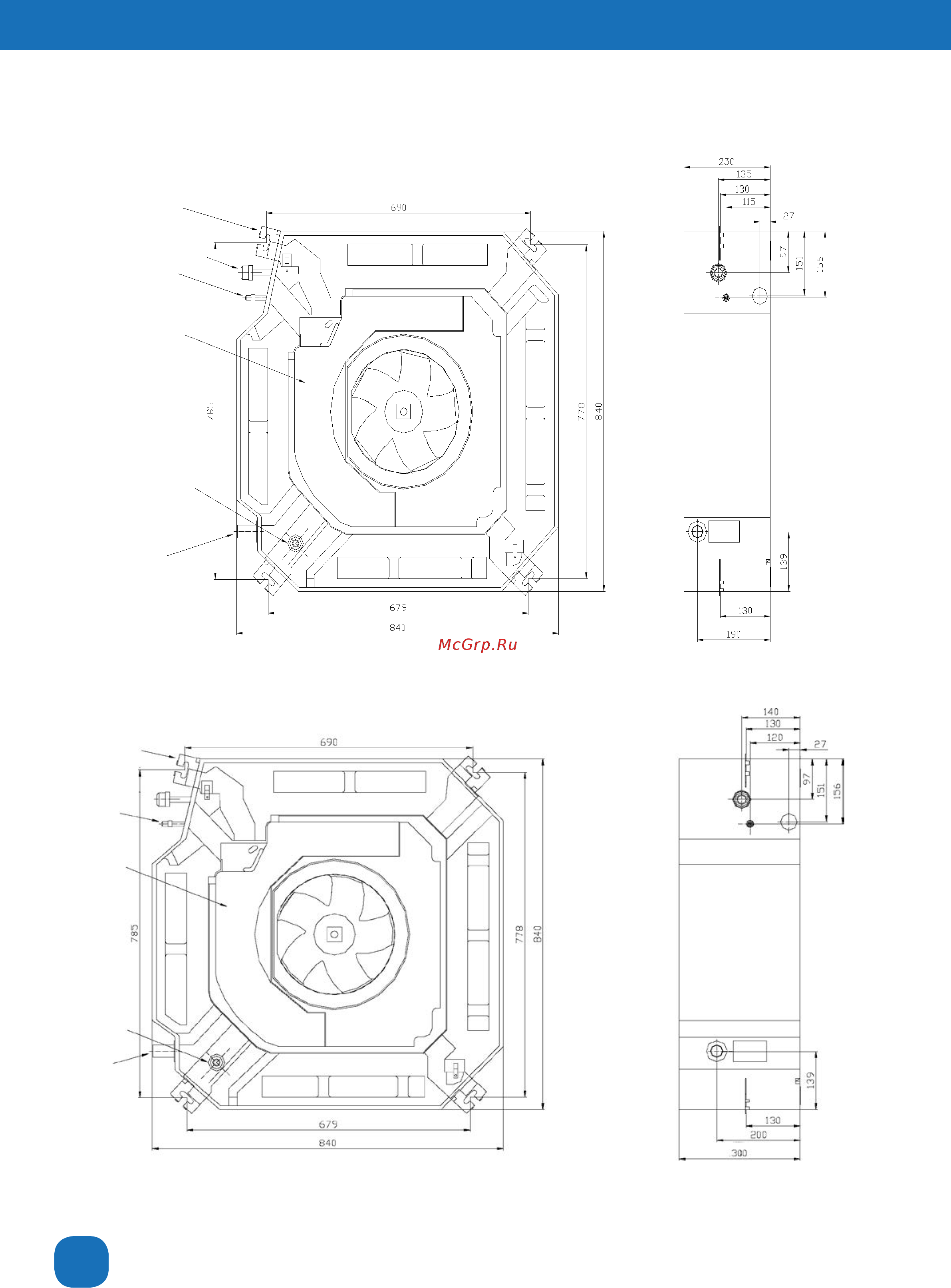

4. Габаритные размеры
Рис. №1. Габаритные размеры фанкойлов ACF-60CM2, ACF-70CM2.
Рис. №2. Габаритные размеры фанкойлов ACF-75CM2, ACF-85CM2, ACF-105CM2, ACF-130CM2.
Gas side
E-parts box
Liquid side
4-install hanger
Drain hole
Pump
inspect hole
Сторона жидк.
Корпус электрической
платы
Инспекционное
отверстие насоса
Дренажное отверстие
4 Крепежных болта
Сторона жидк.
Корпус
электрической
платы
Инспекционное
отверстие насоса
Дренажное
отверстие
4 Крепежных
болта
