Aerotek ACF-70CM2/2 [20/24] Кассетные фанкойлы acf сm

Примечания 1 все значения даны для внешнего статического давления 0 па 2 значения холодопроизводительности указаны для следующих условий температура воздуха на входе по сухо му мокрому термометру 27 1 6

С 3 значения теплопроизводительности указаны для следующих условий температура воздуха на входе по сухому термометру 2 6

С разница температуры воды 6

С температура воды на входе 6

С температура воды на входе по сухому термометру 5 6

С уровень расхода воздуха и воды такой же как в режиме охлаждения 4 уровень звукового давления измеряется в безэховой комнате 5 электрический нагреватель является опциональным оснащением и в стандартный комплект поставки не входит 6

Таблица 1 основные технические характеристики фанкойлов acf 60cm2 acf 75cm2 6

Технические характеристики 6

Www aerotek ru 7

Примечания 1 все значения даны для внешнего статического давления 0 па 2 значения холодопроизводительности указаны для следующих условий температура воздуха на входе по сухо му мокрому термометру 27 1 7

С 3 значения теплопроизводительности указаны для следующих условий температура воздуха на входе по сухому термометру 2 7

С разница температуры воды 7

С температура воды на входе 7

С температура воды на входе по сухому термометру 5 7

С уровень расхода воздуха и воды такой же как в режиме охлаждения 4 уровень звукового давления измеряется в безэховой комнате 5 электрический нагреватель является опциональным оснащением и в стандартный комплект поставки не входит 7

Таблица 2 основные технические характеристики фанкойлов acf 85cm2 acf 130cm2 7

Тип acf 85cm2 2 acf 105cm2 2 acf 130cm2 2 7

Drain hole 8

E parts box 8

Gas side 8

Install hanger 8

Liquid side 8

Pump inspect hole 8

Габаритные размеры 8

Кассетные фанкойлы acf сm 8

Www aerotek ru 9

Необходимое пространство для установки а также для проведения технического и сервисного обслуживания 9

Рис 3 сервисное пространство для всех исполнений фанкойлов серии acf cm 9

Сервисное пространство 9

Кассетные фанкойлы acf сm 10

Обозначения 10

Перевод обозначений проводов black черный red красный blue синий yellow желтый brown коричневый y g желто зеленый 3 valve 3х ходовой клапан power питание pump насос to wire controller к проводному контроллеру net module сетевой модуль 10

Рис 4 электрическая схема агрегатов acf cm без электрического нагревателя 10

Электрическая схема 10

Www aerotek ru 11

Обозначения 11

Перевод обозначений проводов black черный red красный blue синий yellow желтый brown коричневый y g желто зеленый 3 valve 3х ходовой клапан power питание pump насос to wire controller к проводному контроллеру net module сетевой модуль 11

Рис 5 электрическая схема агрегатов acf cm с электрическим нагревателем опциональное оснащение 11

A монтаж фанкойлов в подвесном потолке типа армстронг a перед установкой фанкойла необходимо сделать в потолке квадратное технологическое отверстие размером 880 х 880 мм в соответствии с размером монтажной панели см вид 3 монтажная панель поставляется в упа ковке вместе с фанкойлом центр отверстия должен совпадать с центром корпуса фанкойла определите длину и место выхода соединительного и дренажного трубопроводов и кабелей при необходимости укрепите потолок для обеспечения его балансировки и во избежание вибраций b выберите позицию для установки монтажных шпилек в соответствии с разметкой на монтажной панели про сверлите 4 отверстия ø 12 мм глубиной 50 55 мм на выбранных позициях в потолке закрепите туда анкерные болты крепления закрепите монтажные шпильки определите необходимую длину монтажных шпилек от по толка затем отрежьте неиспользуемую часть шпильки в случае очень высокого потолка определите длину монтажных шпилек по имеющимся расчетным данным 12

Длина h 181 l как правило l 100мм и равна половине длины монтажного крюка 12

Кассетные фанкойлы acf сm 12

Монтаж корпуса 12

Перед проведением монтажных работ проверьте наличие всех необходимых аксессуаров 12

Регламент проведения работ по монтажу фанкойлов 12

Рекомендации по монтажу 12

Рис 6 схема регламента проведения работ по монтажу оборудования 12

Рис 7 необходимое монтажное пространство для установки агрегатов 12

Www aerotek ru 13

Кассетные фанкойлы acf сm 14

Монтаж панели 14

Www aerotek ru 15

Внимание аккуратно обращайтесь с дренажным насосом дренажный трубопровод и выходной патрубок агрегата должны быть плотно соединены с помощью хомута во избежание протечек и появления воздушных пробок во избежание обратного потока воды в случае остановки агрегата необходимо сделать изгиб дренажного тру бопровода вниз к выходному патрубку под углом более 1 50 см рис а при монтаже трубопровода не следует сильно тянуть за него каждые 1 1 м необходимо устанавливать подпорку во избежание прогиба см рис b при необходимости можно также использовать дренажный трубо провод с соединительным патрубком для фиксации см рис с в случае большой длины трубопровода рекомен дуется использовать армированную трубу если выходной дренажный патрубок расположен выше уровня насоса необходимо стремиться разместить трубопровод вертикально высота подъема должна быть менее 750 мм в противном случае при отключении агрегата произойдет перелив воды см рис d конец дренажного трубопровода должен быть более чем на 50 мм вы 15

Подсоединение дренажного трубопровода 15

Рис 10 установка агрегатов 15

Установка дренажного трубопровода в качестве дренажного трубопровода допускается использование полиэтиленовой трубы внешний диаметр 37 39 мм внутренний диаметр 32 мм разместите дренажный трубопровод на уровне где установлен дренажный насос закрепите дренажный тру бопровод и выходной патрубок агрегата с помощью хомута 15

В случае если дренажный трубопровод непосредственно соединен с канализацией необходимо использовать u образный гидравлический затвор 16

Внимание все соединения дренажной системы должны быть уплотнены во избежание появления протечек 16

Кассетные фанкойлы acf сm 16

Рис 11 монтаж дренажного трубопровода 16

Www aerotek ru 17

Испытание дренажного трубопровода 17

Внимание 1 фанкойл должен иметь отдельный источник питания с номинальным напряжением значение напряжения должно находиться в диапазоне 90 110 от номинального напряжения 2 работы по монтажу электроподключений должны проводиться квалифицированным персоналом в соответ ствии со схемами подключения 3 автоматический выключатель должен быть подсоединен к стандартной проводке в соответствии с правилами подключения электрооборудования установленными национальными стандартами 4 избегайте контакта проводов питающего напряжения и проводов управления а также контакта проводов с элементами гидравлического контура 5 длина кабеля 5 жильного экранированного соединяющего плату приемника сигнала и проводной контрол лер не должна превышать 2 м при необходимости удлините кабель необходимо хорошо выполненное паяное соединение покрытое изоляционной лентой 6 подачу питания следует осуществлять только после тщательной проверки проводки 7 желто зеленый провод используется только для соединения с проводом заземл 18

Кассетные фанкойлы acf сm 18

Рис 13 схема электроподключения 18

Электроподключение 18

Www aerotek ru 19

Беспроводной пульт ду r51 e 19

Управление фанкойлами 19

Управление фанкойлами 8 19

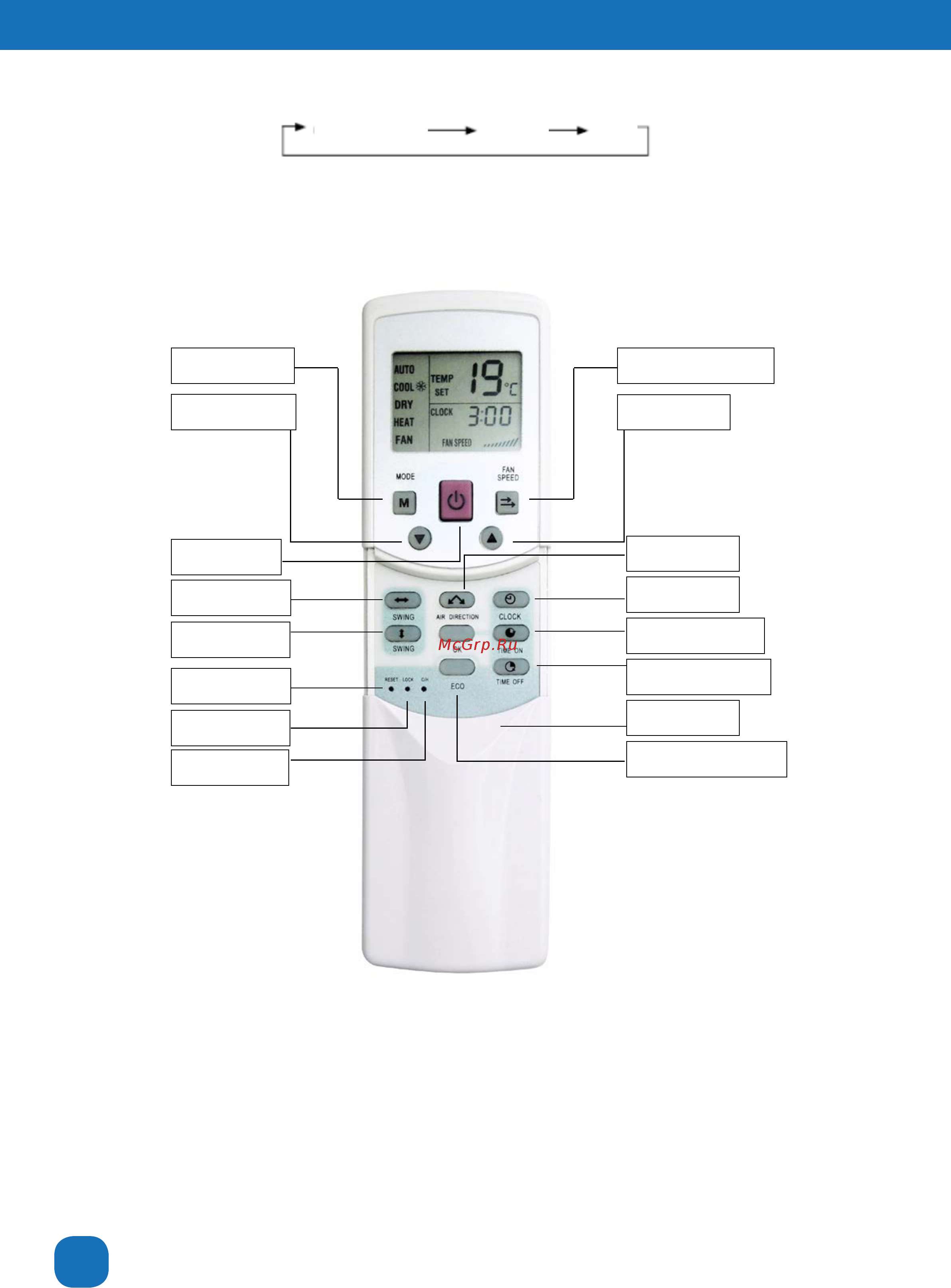

Беспроводной пульт ду r05 bge 20

Кассетные фанкойлы acf сm 20

Подходит для кассетных фанкойлов с 4х сторонним распределением воздушного потока 20

Примечание 1 внешний вид пульта может отличаться от приведенного на картинке 2 перед включением фанкойла прочитайте раздел меры предосторожности 3 модель r05 bge применяется с исполнением только охлаждение и охлаждение нагрев меры предосторожности шторы двери и подобные предметы могут препятствовать получению фанкойлом дистанционного сигнала от пульта не следует подвергать пульт воздействию влаги запрещается подвергать пульт воздействию прямого солнечного света и размещать его в помещении с высо кой температурой результатом воздействия солнечного света на приемник инфракрасного сигнала фанкойла может стать его поломка 20

Функция режима вентиляции доступна только для серии fresh star 20

Www aerotek ru 21

Кассетные фанкойлы acf сm 22

Www aerotek ru 23
