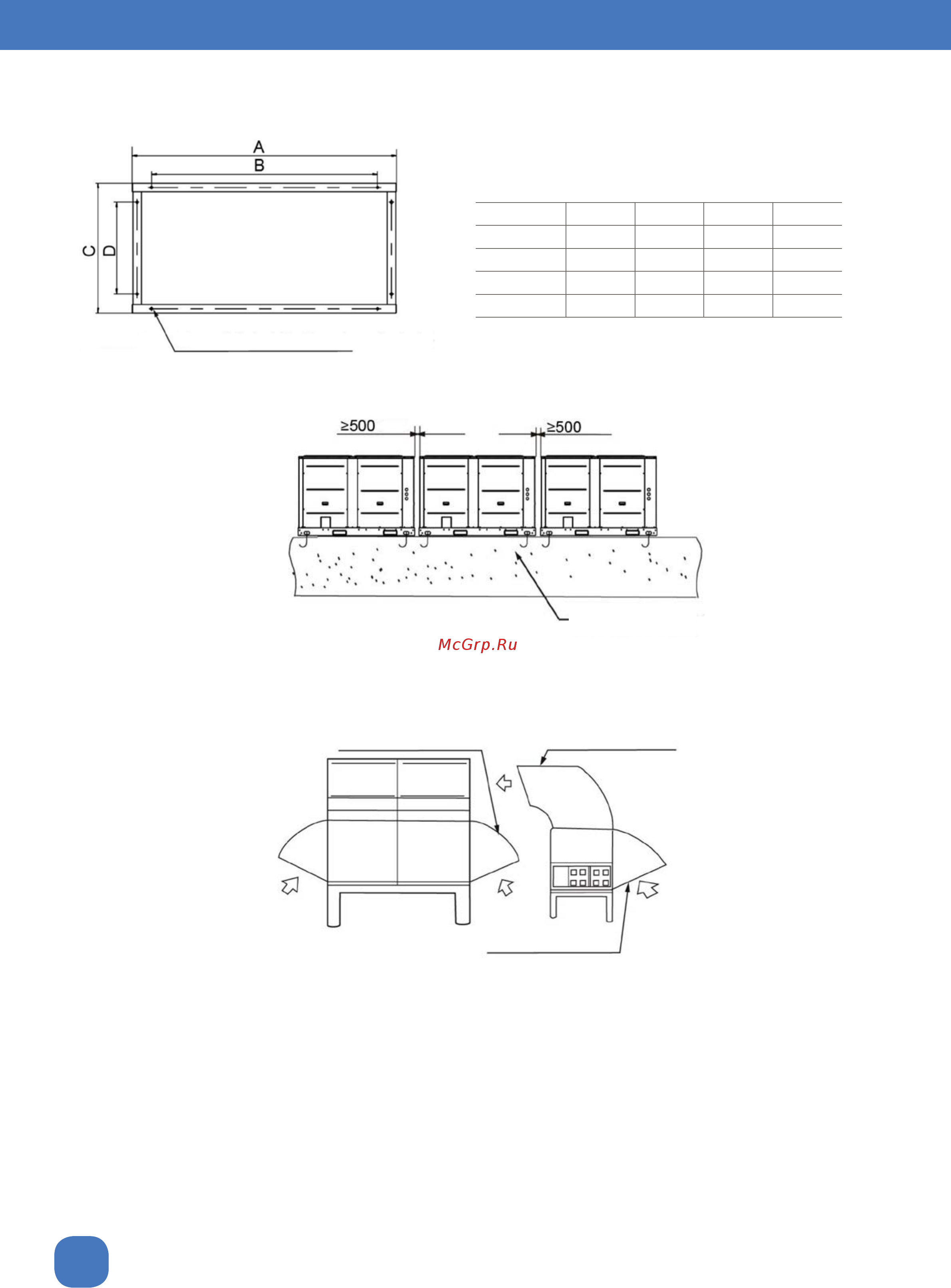

12
компрессорно-конденсаторные блоки ACQ/4
Расположение анкерных болтов приводится на иллюстрации ниже.
Модель A, мм B, мм C, мм D, мм
ACQ-53/4 1834 1568 899 635
ACQ-61/4 1834 1568 899 635
ACQ-70/4 2158 1872 1082 774
ACQ-105/4 2158 1872 1082 774
При установке нескольких наружных блоков предусматривайте между ними промежутки, как показано на следующей иллюстрации.
В регионах, где возможно выпадение снега, наружные блоки должны быть оборудованы защитой от снега, которая включает в себя устройство навеса над
блоком и установку снегозащитных кожухов над люками для приема и выпуска воздуха. Навес и снегозащитные кожухи предоставляет заказчик.
мм
Сквозное прямоугольное
отверстие 15х20
мм
Анкерный болт М12
8 болтов на 1 блок
Снегозащитный кожух на
входе воздуха
Снегозащитный кожух на
выходе воздуха
Снегозащитный кожух на
входе воздуха
