2.4 Теплоизоляция трубопровода хладагента

Чтобы предотвратить сбои в работе системы, вызванные образованием конденсата на трубопроводе хладагента и дренажном трубо-

проводе, на эти трубопроводы необходимо установить антиконденсатную защиту и соответствующую теплоизоляцию. Можно пред-

сказать, что область высокой влажности и температуры (температура конденсата выше 23°С) может возникнуть внутри перекрытия,

например, внутри пустотных плит перекрытия, в которые может проникать наружный воздух. Поэтому, в дополнение к обычной те

плоизоляции, на трубопровод хладагента и дренажный трубопровод необходимо установить адиабатную вату (16~20 кг/м

) толщиной

10 мм или более. Соответствующую теплоизоляцию необходимо установить на стыки и подключения трубопроводов.

• Используйте термостойкие материалы для теплоизоляции трубопроводов газовой линии (например, тройной этиленпропиле-

новый сополимер).

• Установите теплоизоляцию отдельно на жидкостный и отдельно на газовый трубопроводы. Кроме того, выполните тщательную

теплоизоляцию газовой линии внутреннего блока и обеспечьте надежную защиту от утечки воды из блока.

• После установки дополнительной теплоизоляции, с помощью ленты из виниловой резины уплотните места подсоединения

трубопровода хладагента и дренажного трубопровода, чтобы устранить риск протечки воды

2.5 Электрические подключения

2.5.1 Требования безопасности

Внимание!

• Используйте отдельный источник электропитания для компрессорно-конденсаторного блока. Конструкция розетки электро-

питания должна соответствовать электрическим соединениям наружного и внутреннего блоков. Напряжение питания должно

быть равным рабочему напряжению агрегата.

• Внешний электрический контур компрессорно-конденсаторного блока должен быть оборудован кабелем заземления. Кабель

заземления внутреннего блока должен быть надежно подсоединен к наружному контуру заземления.

• Электрические подключения должны выполнять квалифицированные специалисты, в соответствии с электромонтажной схемой.

• Кабели должны быть уложены в соответствии с действующими государственными нормативами. Необходимо также правильно

установить прерыватель контура, управляемый дифференциальным током (RCCB).

• Кабели следует укладывать аккуратно и правильно, чтобы исключить их взаимодействие и не допустить касания трубопрово-

дов или вентилей.

• В комплект поставки оборудования силовой кабель не входит. Заказчик может самостоятельно подобрать подходящий сило-

вой кабель. Запрещается использовать стыкованные кабели.

• Дважды проверьте все электрические подключения, прежде чем включить электропитание.

• Полюсный прерыватель, имеющий полюсный зазор не менее 3 мм, и устройство дифференциального тока с рабочим током

ККБ

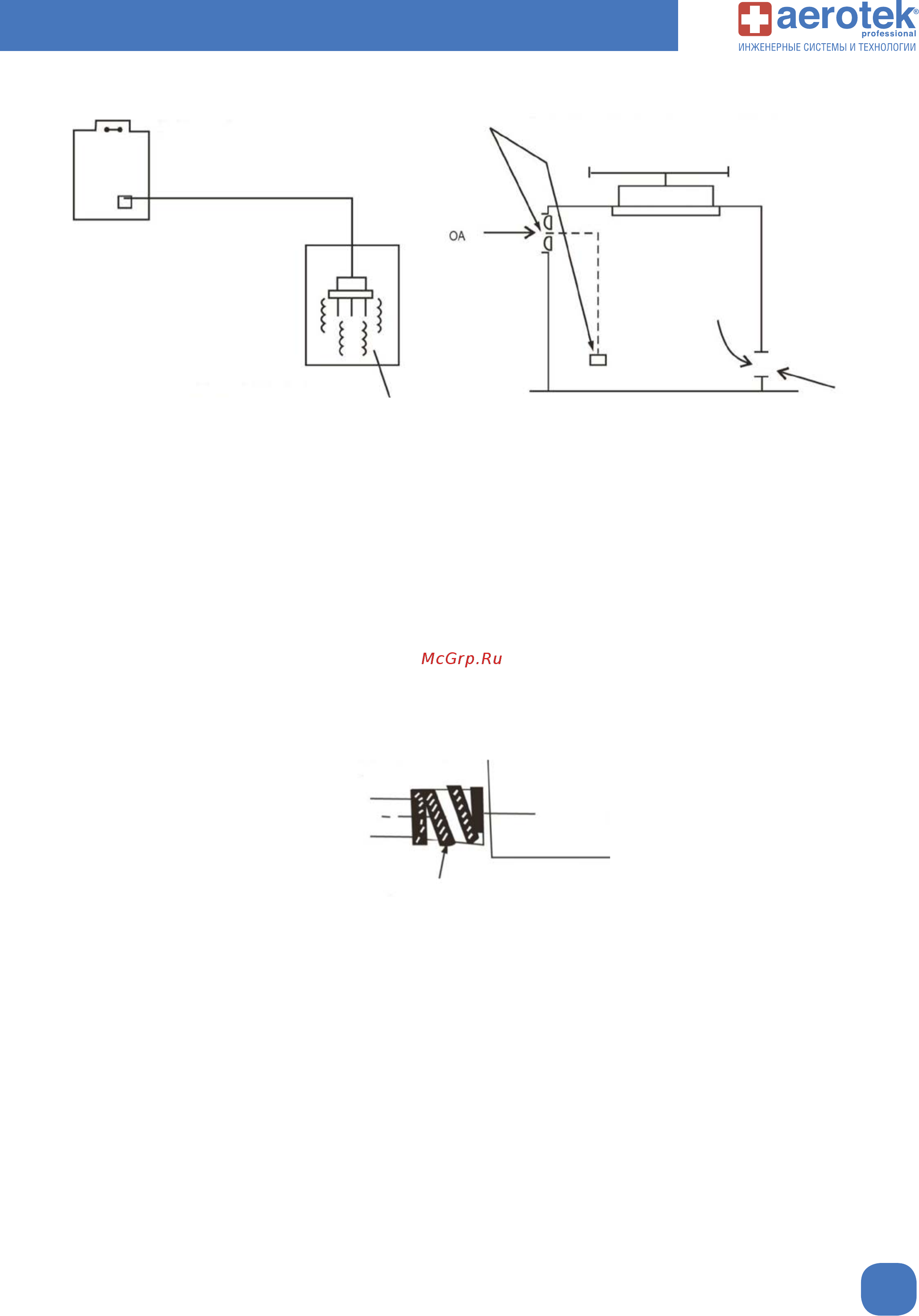

Помещение, в котором произошла утечка хладагента

(хладагент вытек полностью)

b. Датчик утечки хладагента, подключенный

к системе механической вентиляции

Внутренний блок

а. Вентиляционное

отверстие

(Датчик утечки должен быть установлен в зоне

гарантированного появления хладагента при утечке)

Внутренний блок

Лента из виниловой резины

(газовый трубопровод)
