![Кентавр ШВ-450П [4/20] 21 19 17 22 20 18](/img/pdf.png)
Кентавр ШВ-450П [4/20] 21 19 17 22 20 18
![Кентавр ШВ-450П [4/20] 21 19 17 22 20 18](/views2/1262500/page4/bg4.png)
6 7
ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД
1.2. Зовнішній вигляд
ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД

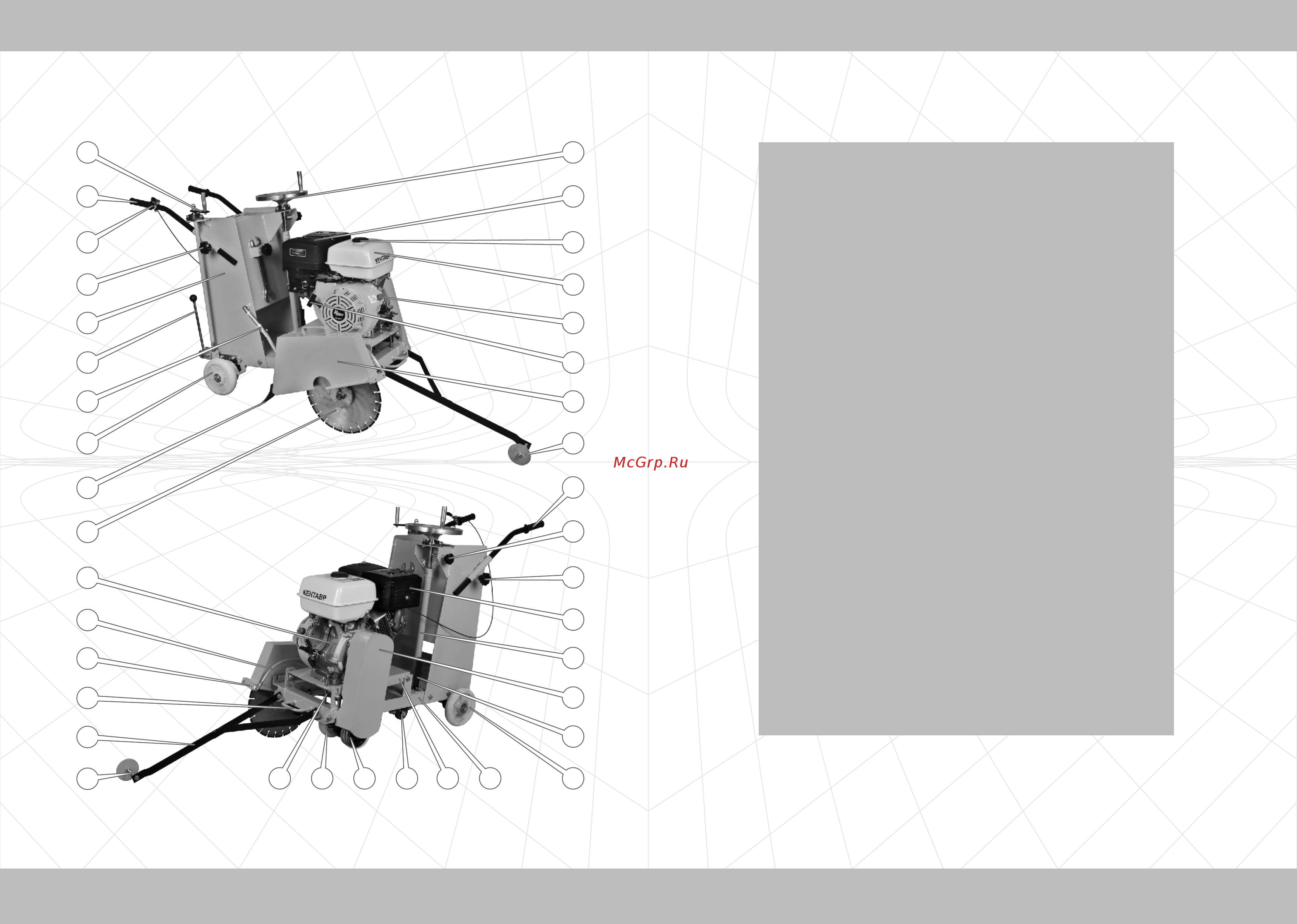

Малюнок 1
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
13.
14.
15.
17.
18.
19.
20.
21.
22.
23.
12.
16.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
Рукоятка механізму плавної подачі.
Права регульована рукоятка оператора.
Важіль керування дросельною заслінкою.
Гвинт барашковий фіксації рукоятки оператора.
Бак для води системи охолодження диска.
Важіль вимикання механізму плавної подачі.
Кран системи охолодження диска.
Заднє праве транспортувальне колесо.
Бризковик.
Ріжучий диск.
Двигун.
Гнучкий шланг системи охолодження диска.
Вихідний колектор системи охолодження диска.
Скоба для підйому виробу.
Відкидна штанга направляючого маркера.
Гвинт регулювання направляючого маркера.
Гвинт регулювання натягу пасової передачі.
Переднє транспортувальне колесо.
Ведений шків пасової передачі.
Вісь механізму регулювання глибини різу.
Регульована платформа для двигуна.
Рама виробу.
Заднє ліве транспортувальне колесо.
Шкала механізму регулювання глибини різу.
Захисний кожух пасової передачі.
Тяга механізму регулювання глибини різу.
Глушник.
Гвинт барашковий фіксації рукоятки оператора.
Гвинт барашковий фіксації глибини різу.
Ліва регульована рукоятка оператора.
Диск направляючого маркера.
Захисний кожух ріжучого диска.
Рукоятка ручного стартера.
Вимикач двигуна.
Паливний бак.
Кришка заливної горловини паливного бака.
Повітряний фільтр.
Маховик механізму регулювання глибини різу.
Специфікація до малюнка 1
1
2
3
4
5
6
7
8
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
9
10
11
12
13
14
15
16
211917 222018
