4.2.4. Перевірка чистоти фільтруючого елемента повітряного фільтра
Забруднений фільтруючий елемент повітряного фільтра (37) (див. малюнок 1)
може стати причиною виникнення проблем під час запуску двигуна, втрати ним
потужності, або некоректної його роботи, тим самим значно скоротити термін
служби виробу в цілому.
Обов'язково необхідно здійснювати перевірку стану та обслуговування
фільтруючого елемента повітряного фільтра, керуючись регламентом (див.
розділ 5. «Технічне обслуговування»).
4.3. Запуск двигуна
1. Відкрийте паливний кран на карбюраторі, перемістивши важіль крана (1) (див.
малюнок 4) до упору вправо в положення «Відкрито».
2. У тому випадку, якщо здійснюється запуск холодного двигуна, або якщо
температура повітря нижче ніж +15 °С, закрийте повітряну заслінку
карбюратора (2), перемістивши важіль заслінки до упору вліво (див.
малюнок 4). За умов такого положення повітряної заслінки відбувається
збагачення паливної суміші в карбюраторі, що забезпечує більш легкий запуск
двигуна. Під час запуску теплого двигуна або коли температура повітря вище
ніж +15 °С, збагачення паливної суміші, як правило, не потрібне (перемістіть
важіль повітряної заслінки карбюратора (2) (див. малюнок 4) до упору вправо).
У тому випадку, коли двигун встиг частково охолонути, може знадобитися
часткове збагачення паливної суміші – часткове відкриття повітряної заслінки
карбюратора (встановіть повітряну заслінку карбюратора (2) (див. малюнок 4)
в середнє положення).
3. Перемістіть перемикач двигуна в положення «ON» («Увімкнено») (див.
малюнок 5).
4. Встановіть рукоятку важеля (3) дистанційного управління дроселем (див.
малюнок 1) в середнє положення.
ЕКСПЛУАТАЦІЯ
5. Візьміться за рукоятку ручного стартера (33) (див. малюнок 1) і повільно тягніть
її до тих пір, поки не відчуєте опір, це – момент стиснення.
6. Відпустіть рукоятку ручного стартера, щоб рукоятка повернулася у вихідне
положення.
7. Міцно взявшись за рукоятку ручного стартера, плавно потягніть рукоятку до
моменту зчеплення храпового механізму стартера з маховиком, після чого
різко та енергійно потягніть рукоятку на всю довжину мотузки стартера. При
цьому потрібно діяти вкрай акуратно, щоб не вирвати мотузку з кріплення.
Виконуйте дану процедуру до тих пір, поки двигун не запуститься.
8. Якщо двигун не запускається, виявіть та усуньте причину несправності (див.
розділ 7 «Можливі несправності та шляхи їх усунення»).
9. Після того, як двигун буде запущено, дайте можливість йому прогрітися на
протязі 3-5 хвилин, доки не будуть встановлені нормальні стійкі оберти. Не
слід прогрівати двигун на високих обертах, бо при цьому зменшується ресурс
двигуна.
10. Як тільки двигун прогріється, завершіть збагачення паливної суміші,
відкривши повітряну заслінку (перемістіть важіль повітряної заслінки
карбюратора (2) (див. малюнок 4) до упору вправо). Змінюйте положення
повітряної заслінки вкрай повільно, щоб не зупинити двигун збідненою
паливною сумішшю.
4.4. Управління обертами двигуна
Щоб змінити частоту обертання колінчастого вала двигуна, використовуйте
важіль (3) дистанційного управління дроселем (див. малюнок 1). Щоб збільшити
оберти, перемістіть важіль (знаходячись в положенні оператора) в напрямку,
протилежному руху годинникової стрілки, а щоб зменшити оберти – в напрямку
руху годинникової стрілки. Крайнє ліве положення важеля – максимальні оберти,
крайнє праве положення – мінімальні оберти двигуна.
ЕКСПЛУАТАЦІЯ
Заборонено користуватися швонарізчиком, якщо повітряний
фільтр відсутній, або якщо кришка фільтра не закріплена!
Заборонено користуватися швонарізчиком, якщо повітряний
фільтр відсутній, або якщо кришка фільтра не закріплена!
УВАГА!УВАГА!

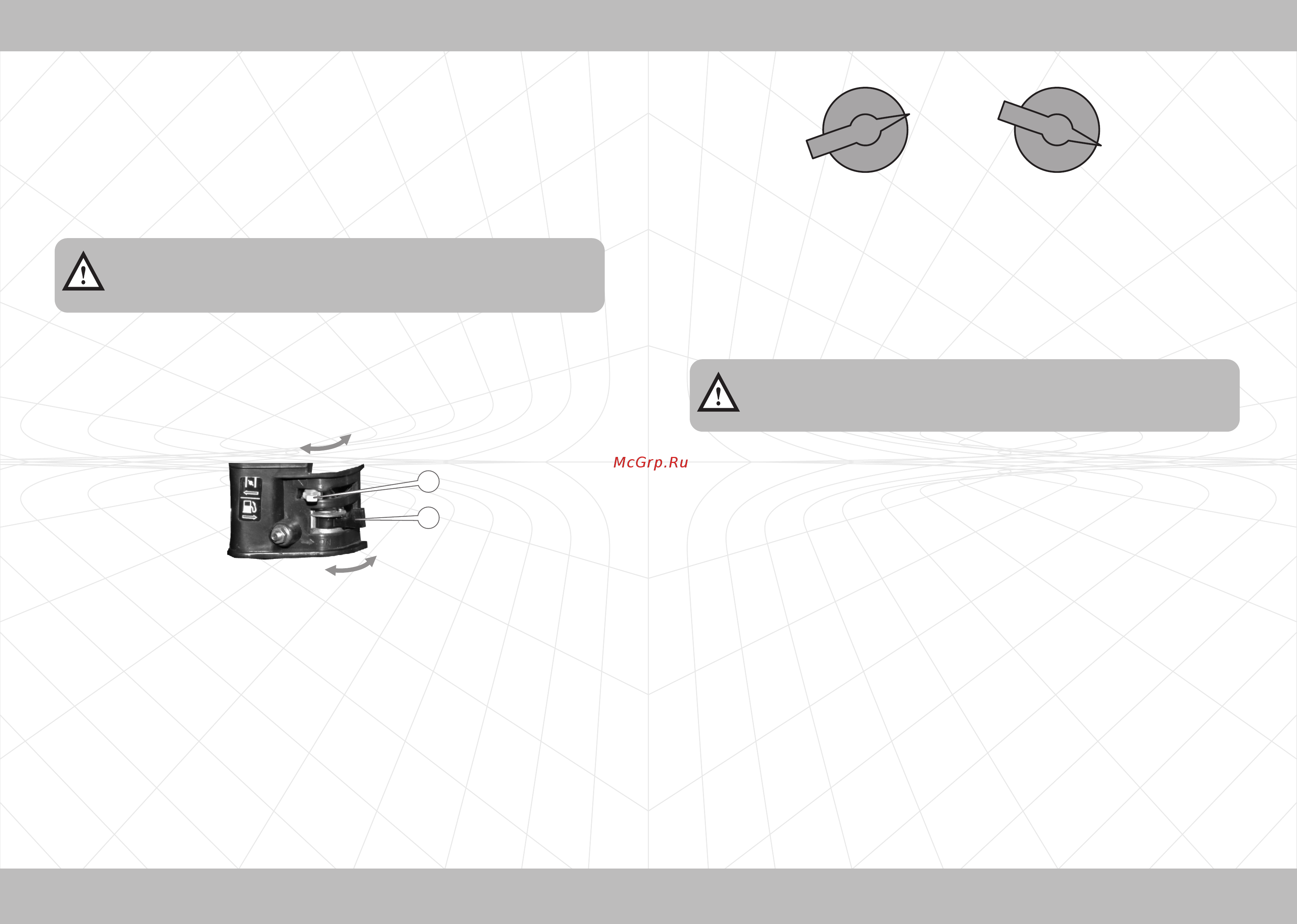

Малюнок 5
OFF
ON
OFF
ON
а б
Малюнок 4
2
1
ВІДКР
ЗАКР
ВІДКР
ЗАКР
Не тягніть за рукоятку ручного стартера, якщо двигун працює,
так як при цьому двигун може вийти з ладу!
Не тягніть за рукоятку ручного стартера, якщо двигун працює,
так як при цьому двигун може вийти з ладу!
УВАГА!УВАГА!
