Aerotek ARV-140MRs4/V3 [10/32] Наружные блоки vrf системы ar v mini

Меры предосторожности не устанавливайте внутренние и наружные блоки а также пульты дистанционного управления и электрическую проводку на расстоянии менее 3 метров от мощных источников электромагнитного излучения например от медицинского оборудования 7

Предупреждение не приступайте к монтажу и к установке трубопроводов для хладагента дренажных трубопроводов и электрических кабелей не изучив руководство по монтажным работам убедитесь в том что кабель заземления надежно подключен установите предохранитель с соответствующими характеристиками 7

Сводная информация по технике безопасности 7

Стандартное применение оборудования описывается в данном руководстве не рекомендуется использовать оборудование в целях не указанных в данном руководстве при возникновении проблем обращайтесь к местному представителю нашей компании aerotek не несет ответственности за дефекты возникшие в результате изменений которые пользователь внес в систему без письменного согласия aerotek 7

No наименование no наименование no наименование 8

No наружный диаметр х толщ стенки материал no наружный диаметр х толщ стенки материал 8

Датчик температуры конденсатора 8

Датчик температуры на выходе 8

Датчик температуры окружающего воздуха 8

Контур хладагента 8

Направление потока хладагента охлаждение направление потока хладагента обогрев внешние трубопроводы хладагента соединение с развальцовкой 8

Наружные блоки vrf системы ar v mini 8

Наружный блок 8

Подсоединение к трубопроводу газо образного хладагента 8

Подсоединение к трубопроводу жидкого хладагента 8

No инструмент no инструмент no инструмент no инструмент 9

Www aerotek ru 9

Запрещены только для хладагента r407с не совместимы с r22 9

Измерительные приборы и инструменты 9

Инструменты и приборы необходимые для монтажных работ 9

При закупке нового хладагента используйте только те инструменты и измерительные приборы которые имеются в комплекте поставки 9

Совместимость с r22 причина несовместимости и особые примечания категорическое требование назначение r410a r407c 9

Совместимость с r407c 9

Совместимы с современным r22 только для хладагента r410a не совместимы с r22 9

Меры предосторожности не размещайте на изделии никакие материалы поднимая наружный блок краном используйте два троса 10

Меры предосторожности при отсутствии транспортной упаков ки защитите корпус блока тканью или бумагой 10

Наружные блоки vrf системы ar v mini 10

Общая мощность внутреннего блока должна составлять от 50 до 130 от номинальной мощности наружного блока 10

Описываемый ниже внутренний блок соответствует наружному блоку модели arv mrs 10

Предупреждение не помещайте никакие посторонние предметы в наружный блок и обязательно убедитесь в отсутствии их перед монтажом и проверочным запуском эти предметы могут стать причиной пожара поломки и т д 10

Способ перемещения перемещайте блок в состоянии равновесия соблюдайте технику безопасности и плавно выполняйте подъем 1 не удаляйте никакие упаковочные материалы 2 поднимайте упакованный блок двумя тросами как показано на иллюстрации ниже 10

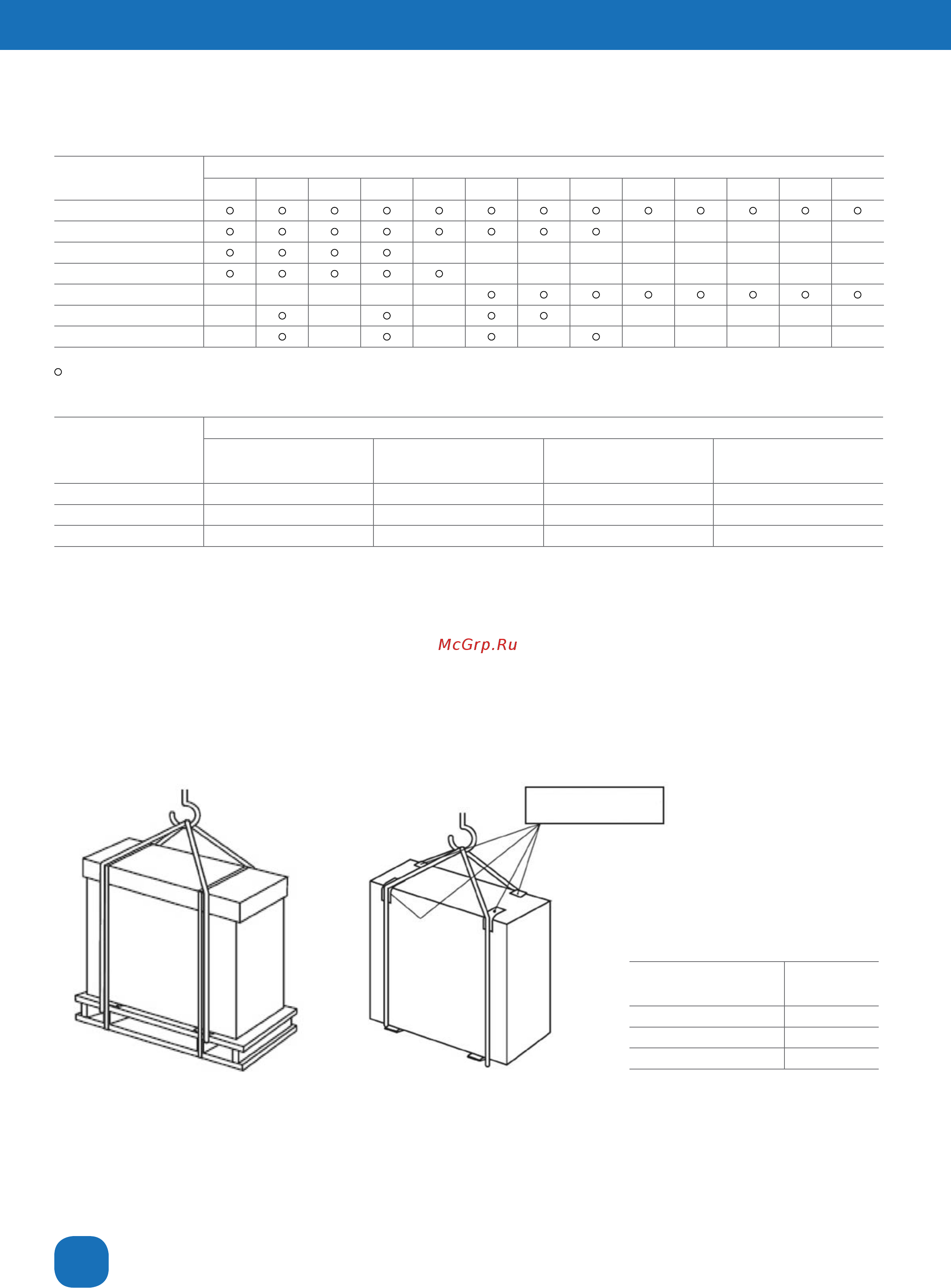

Строповка блока при перемещении перемещение без паллета 10

Транспортировка и перемещение 10

Транспортировка перед распаковкой расположите изделие как можно ближе к месту монтажа 10

Www aerotek ru 11

Монтаж наружного блока 11

Подготовка к монтажу 11

1 установите наружный блок на анкерные болты при установке наружного блока на анкерные болты используйте специальные шайбы из комплекта заводской поставки 12

2 установите наружный блок на анкерные болты 12

Меры предосторожности алюминиевые ребра имеют очень острые края будьте с ними очень осторожными чтобы избежать травм 12

Монтажные работы 12

Наружные блоки vrf системы ar v mini 12

Примечание если обеспечить размер отмеченный то монтаж труб снизу блока будет намного проще работе не будет мешать фундамент 12

Примечание устанавливайте наружный блок на крыше или в месте где никто кроме специалистов по техническому обслуживанию не будет иметь доступа к блоку 12

Пространство для технического обслуживания 12

3 пример установки наружного блока на анкерные болты 13

4 прочно закрепите наружный блок чтобы не допустить его перекоса излишнего шума или падения от ветра или при земле трясении 13

7 основание наружного блока должно полностью опираться на фундамент если используется амортизационный мат то его следует укладывать таким же образом если наружный блок монтируется на готовую раму используйте стальные пластины для подгонки к размерам рамы как показано на иллюстрациях неправильно правильно 13

Www aerotek ru 13

Если наружный блок устанавливается на крыше или на веранде вода из дренажной системы может замерзать в холодную погоду поэтому избегайте попадания сбрасываемой воды на пешеходные участки чтобы не сделать их скользкими 13

При необходимости установки дренажного трубопровода для наружного блока используйте дренажный комплект поставка по отдельной заявке 13

Материалы трубопровода 14

Медные трубки поставка заказчика 2 диаметр трубопроводов назначается в соответствии с таблицей рабочие размеры для наружного блока 3 используйте только чистые медные трубки убедитесь в том что внутри трубок нет пыли и влаги перед соединением трубок продуйте их азотом или сухим воздухом чтобы удалить всю пыль или посторонние материалы 14

Меры предосторожности закрывайте концы трубок когда прокладываете их сквозь стены не укладывайте трубки непосредственно на грунт не закрыв их торцы колпачками или виниловой лентой 14

Монтаж трубопроводов хладагента 14

Наружные блоки vrf системы ar v mini 14

Опасно в контуре охлаждение используйте только хладагент r410a при проведении опрессовки или при проверке на герметичность не закачивайте в контур кислород ацетилен или другие горючие или ядовитые газы такие газы являются чрезвычайно опасными и могут стать причиной взрыва для проведения упомянутых испытаний рекомендуется использовать сжатый воздух азот или хладагент 14

Примечание правила обращения с торцами трубопроводов хладагента во время монтажных работ 14

Размеры вальцевания 14

Рекомендуемые размеры стальных пластин поставка заказчика материал горячекатаная низкоуглеродистая сталь sphs толщина пластины 4 5 мм 14

Установка основания на раму 14

1 убедитесь в том что параметры трубопроводов хладагента соответствуют значениям приведенным в таблицах ниже 15

2 дополнительная заправка хладагента r410a несмотря на то что данные блоки поставляются заправленными хладагентом в них необходимо заправить еще некоторое коли чество хладагента в зависимости от длины установленных трубопроводов 15

Www aerotek ru 15

Используйте трубки с размерами используйте конусные гайки с размерами приведенными ниже приведенными ниже 15

Количество хладагента заправленного в наружный блок перед отправкой 15

Монтаж трубопроводов хладагента 15

Рабочие размеры для наружного блока 15

Рассчитайте количество дополнительного хладагента который необходимо заправить в контур хладагента исходя из длины трубопровода жидкого хладагента w11 кг длина трубопровода жидкого хладагента ø 9 53 м х 0 05 w12 кг длина трубопровода жидкого хладагента ø 6 35 м х 0 02 w w11 w12 после заправки сообщите местным специалистам по техническому обслуживанию количество дополнительно заправленного хладагента 15

Типы трубок внутреннего блока 15

Наружные блоки vrf системы ar v mini 16

Размеры мм id внутренний диаметр od наружный диаметр 16

Т образные отводы модель av miu 052 16

Трубопровод газообразного хладагента трубопровод жидкого хладагента 16

Трубопровод хладагента и дополнительное количество хладагента 16

Трубы для отводов 16

Www aerotek ru 17

Момент затяжки конусной гайки 17

Подключения трубопроводов 17

Трубы можно подключить с 4 сторон как показано на иллюстрации ниже чтобы провести трубы через лицевую или нижнюю панель откройте соответствующие выбивные отверстия для этого снимите крышку подключений и выбейте отверстие по на правляющим прорезям с помощью отвертки и молотка затем выровняйте края отверстий и установите изоляцию заготовлен ную на месте для защиты кабелей и трубопроводов 17

Убедитесь в том что вентиль перекрыт 2 возьмите изготовленную по месту изогнутую трубку для трубопровода жидкого хладагента подсоедините ее к вентилю жид кого хладагента конусной гайкой через квадратное отверстие в панели основания 3 подключение газопровода возьмите изготовленную по месту изогнутую трубку для газопровода припаяйте ее к заводскому фланцу который находится снаружи блока 17

А подключите трубопроводы b подключение трубопроводов с подключение трубопроводов с лицевой и с правой стороны с нижней стороны с задней стороны 18

Испытание на герметичность 18

На заводе запорный клапан перекрывается перед отправкой блока тем не менее убедитесь в том что все запорные клапаны полностью перекрыты 2 соедините внутренний блок с наружным блоком изготовленными по месту трубопроводами хладагента надежно закрепите трубопроводы хладагента чтобы они не касались конструкций здания стен потолков и т д при касании строительных кон струкций вибрация трубопровода может создавать шум особое внимание следует обращать на короткие участки трубопроводов 3 нанесите тонкий слой смазочного масла на торцевые поверхности конусной гайки и трубки перед установкой гайки затяните гайку двумя гаечными ключами смазочное масло для контура хладагента поставляет заказчик 18

Наружные блоки vrf системы ar v mini 18

Чтобы избежать повреждения труб и кабелей установите на них защитные гильзы поставка заказчика 18

Www aerotek ru 19

Вентиль жидкого хладагента вентиль газопровода 19

Газ жидкость газ жидкость 19

Запорные вентили 19

Затяжной момент золотника вентиля нм размер шестигранного ключа мм 19

Меры предосторожности не прилагайте чрезмерное усилие к золотниковому вентилю на конечной стадии его открытия не более 5 0 нм разрядная пробка в комплект поставки не входит не ослабляйте стопорное кольцо ослабленное стопорное кольцо создает риск выброса золотника 19

Меры предосторожности подключив трубопроводы и установив колпачки перед проведением опрессовки снимите колпачок с золотника запорного вен тиля и убедитесь в том что вентиль закрыт по часовой стрелке до конца 19

Подсоедините манометры манифольда в контрольных врезках трубопроводов жидкого и газообразного хладагента к баллону с азотом с помощью заправочных шлангов проведите испытание на герметичность не открывайте запорные вентили испытательное давление азота должно составлять 4 15 мпа 6 убедитесь в отсутствии утечек в установленных конусных гайках или в местах пайки с помощью детектора утечек или мыль ного раствора 7 по окончании проверки выпустите азот из системы 19

Управление запорными вентилями должно осуществляться следующим образом 19

Затяните колпачковые гайки с усилием значение которого приводится в таблице ниже слишком большое усилие при затяги вании может привести к утечке хладагента через золотник вентиля 20

Наружные блоки vrf системы ar v mini 20

Откачка воздуха и заправка хладагента 20

Подсоедините манометр манифольда к контрольным врезкам с обеих сторон откачивайте воздух из системы пока давление в ней не достигнет 756 мм рт ст или ниже в течение от одного до двух часов по завершении откачки перекройте вентиль коллектора выключите вакуумный насос и выждите один час после этого убеди тесь что давление в манифольде не повысилось 20

Примечание 1 данная установка рассчитана на использование только хладагента r410a манометр манифольда и заправочные шланги долж ны быть предназначены для работы исключительно с r410a 2 если разрежение не может достигнуть значения 0 1 мпа 756 мм рт ст то это свидетельствует об утечке в газопроводе или о наличии влаги в системе снова проверьте систему на герметичность если утечки не будет откачивайте воздух из системы вакуумным насосом дольше чем один два часа 20

Примечание не устанавливайте колпачковые гайки на проверяемое подключение используйте для соединений шланг заправки хладагента на производительность системы не оказывает никакого влияния тот факт что при одновременном открытии колпачковой гайки подключения и колпачка вентиля раздается тихое шипение 20

Проведите испытание на герметичность при полностью закрытом запорном вентиле 20

Соедините установленный вентиль с заправочным баллоном и проверьте герметичность вентиля жидкого хладагента 3 плавно откройте до конца газовый вентиль и вентиль жидкого хладагента 4 откройте установленный вентиль чтобы заправить систему хладагентом хладагент должен быть в жидком состоянии 5 включив режим охлаждения заправьте систему упомянутым выше хладагентом 6 убедитесь в том что количество заправленного хладагента соответствует расчетам избыточное или недостаточное количест во хладагента вызовет проблемы в работе блоков 7 полностью откройте вентиль жидкого хладагента 20

Www aerotek ru 21

Меры предосторожности при операциях на контрольной врезке 21

Дозаправка хладагента 22

Наружные блоки vrf системы ar v mini 22

Www aerotek ru 23

Локализация хладагента 23

Общая проверка 23

Электромонтажные работы 23

Вместо витой пары 24

Вместо витой пары 2 длина кабеля подключения пульта дистанционного управления может составлять до 500 м если общая длина кабелей подключения не превышает 30 м то допускается использование обычных кабелей сечением 0 3 м 24

Нальных правил устройства электроустановок сша nec national electrical code 2 убедитесь в том что напряжение источника питания составляет 10 от расчетного напряжения и кабель заземления под соединен в противном случае электрические компоненты системы выйдут из строя 3 убедитесь в том что мощность источника питания соответствует требованиям в противном случае компрессор не сможет запуститься 4 убедитесь в том что кабель заземления подсоединен 5 убедитесь в том что электрическое сопротивление составляет более 1 мом измерив его величину между заземлением и контактами электрических компонентов если сопротивление не достигает нужного значения не запускайте систему пока не будет обнаружена и устранена утечка тока 24

Наружные блоки vrf системы ar v mini 24

Не подсоединяйте кабели электропитания к клеммам 1 и 2 эти клеммы предназначены только для линии управления если к клеммам 1 и 2 блока разъемов подсоединить кабели электропитания печатная плата сгорит 24

Не устанавливайте кабели перед винтом крепления сервисной крышки чтобы не создавать помехи для его извлечения 4 для линий управления между наружным и внутренним блоками между внутренними блоками для подключения пульта ди станционного управления 1 и 2 и для трансляционных линий а и в используйте экранированную витую пару 24

Подключите кабели наружного и внутренних блоков к клеммам 1 и 2 блока разъемов если к клеммам 1 и 2 блока разъемов тв1 подсоединить кабели электропитания печатная плата сгорит 24

Подсоедините силовые кабели к контактам распределительных коробок наружного и внутренних блоков подсоедините кабель заземления к распределительной коробке наружного блока подсоедините кабель заземления к контакту заземления в распределительной коробке внутреннего блока 24

Правильно одна фаза неправильно одна фаза 24

Примечания 1 если общая длина кабелей подключений между наружным и внутренними блоками не превышает 100 м то допускается ис пользование обычных кабелей сечением более 0 75 м 24

Электрические подключения 24

En60335 1 1 м 25

Www aerotek ru 25

Модель питание максималь ный рабочий ток a 25

Подключение источников питания подключение источников питания должно выполняться следующим образом 25

Предохранитель a номинальный ток a номинальный услов ный ток короткого замыкания мa en60335 1 1 м 25

Предупреждение оборудуйте источник питания устройством защитного отключения узо отсутствие узо может привести к поражению током или к пожару затяжные моменты болтов м4 1 0 1 3 нм м5 2 0 2 5 нм м6 4 0 5 0 нм м8 9 0 11 0 нм м10 18 0 23 0 нм соблюдайте указанные затяжные усилия при электромонтажных работах 25

Примечание подключайте наружные и внутренние блоки к соответствующим источникам питания 25

Примечания 1 при подборе сечений кабелей внешних подключений руководствуйтесь местными нормативами и предписаниями 2 сечения кабелей отмеченные 1 в таблице выше назначены для максимальной силы тока в блоке согласно европейскому стандарту en60335 1 используйте кабели которые сечением не меньше чем стандартные гибкие кабели в полихлоропреновой 25

Рекомендуемые параметры предохранителей приведены ниже в таблице 6 установите резиновые пробки закрепив их клеем в неиспользуемые гильзы панели 25

Сечение силового кабеля сечение трансляцион ного кабеля сечение кабеля заземления м 25

Узо 25

Устанавливайте отдельный главный выключатель и узо на каждую систему узо должно быть быстродействующим со временем срабатывания не менее 0 1 секунды укладывайте кабели линий управления на расстоянии от 5 до 6 см от силовых кабелей не используйте коаксиальные кабели 25

Электротехнические параметры рекомендуемые сечения кабелей и характеристики предохранителя для наружного блока 25

Меры предосторожности установите многополюсный главный выключатель с расстоянием между фазами не менее 3 5 мм 26

Наружные блоки vrf системы ar v mini 26

Оболочке кодовое обозначение h05rn f 3 для сигнального контура используйте экранированный кабель заземлите его 4 при последовательном соединении силовых кабелей суммируйте максимальный ток каждого блока и назначайте сечение кабелей как описано ниже 26

Подбор сечения кабеля согласно en60335 1 26

При проведении кабелей сквозь препятствия используйте гильзы полностью изолируйте торцы гильз герметиком 26

Сила тока i a сечение кабеля м 26

Схема электрических подключений наружного блока 26

Www aerotek ru 27

Ввод десятков ввод единиц 27

Выбор положения двухпозиционных переключателей в наружном блоке 27

Выключите все выключатели питания перед изменением положения двухпозиционных переключателей тумблеров в противном случае эти изменения не приведут ни к какому результату руководствуйтесь следующей таблицей при установке двухпозиционных переключателей символ обозначает положение тумблера 27

Коммуникационные настройки необходимо ввести системный номер контура хладагента и оконечный резистор подключить к системе hi net ввод системного номера контура хладагента dsw4 rsw1 27

Настройки для оконечного резистора первый переключатель в dsw5 перед транспортировкой переводится в положение on это на стройку выполнять необязательно если в систему hi net входит только один наружный блок первый переключатель в dsw5 необходимо перевести в положение off на наружных блоках начиная со второго если в систему hi net входит более одного наружного блока 27

Наружные блоки vrf системы ar v mini 28

Проверка электрических подключений во время пробного запуска 28

Проверочный запуск 28

Проверочный запуск следует выполнять в соответствии с указаниями нижеприведенной таблицы предупреждение не начинайте эксплуатацию системы пока все контрольные позиции не будут проверены a убедитесь в том что трубопроводы системы хладагента и коммуникационные кабели подключены к одной системе контура хладагента b убедитесь в том что электрическое сопротивление составляет более 1 мом измерив сопротивление между заземлением и клеммами электрических компонентов если это условие не будет выполнено не начинайте эксплуатацию системы пока утечка тока не будет обнаружена и устранена c убедитесь в том что запорные вентили наружного блока полностью открыты и запустите систему d убедитесь в том что главный электрический выключатель находился в положении on включен не менее 12 часов до запуска системы чтобы разогреть масло в компрессоре специальным нагревателем при работе системы обратите особое внимание на следующие моменты a не касайтесь руками никаких деталей оборудования со стороны выпуска возд 28

С b не нажимайте кнопку электромагнитного выключателя выключателей это приведет к серьезному инциденту не касайтесь никаких электрических деталей пока не пройдет не менее 3 минут после выключения главного выключателя запустите все внутренние блоки по очереди проверьте их контур хладагента и подключите кабели к той же системе хладагента 28

Www aerotek ru 29

Код категория описание неисправности возможные причины 29

Коды неисправности 29

Коды неисправности на пду 29

Символ модель 29

Наружные блоки vrf системы ar v mini 30

Www aerotek ru 31

Защита компрессора реле слишком высокого давления это реле выключает компрессор если давление на выпуске превышает следующие значения 31

Параметры устройств безопасности и управления 31

Технические характеристики 31
