16
наружные блоки
VRF-СиСТеМы AR-V Mini

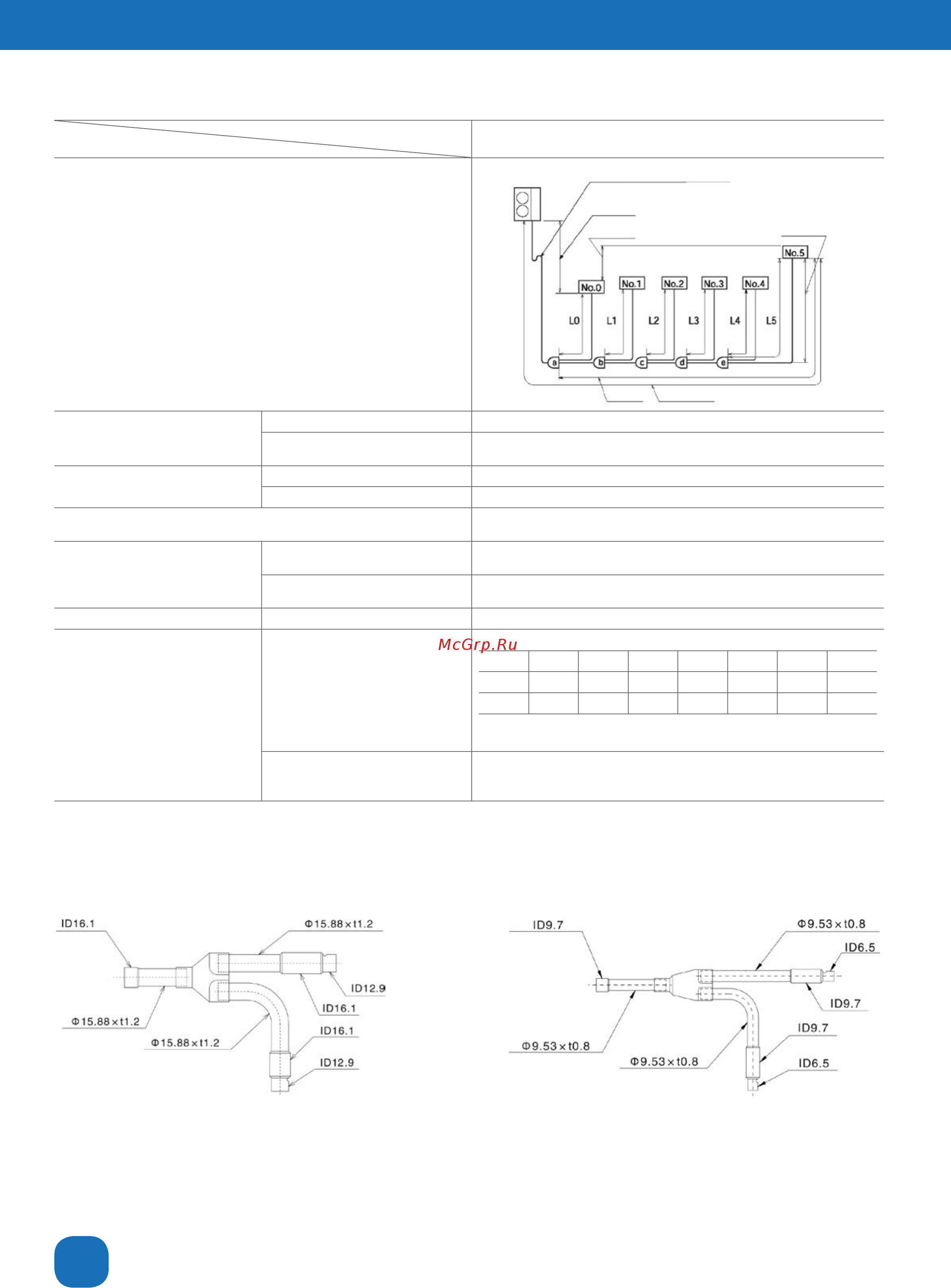

Трубопровод хладагента и дополнительное количество хладагента.
Система
Наименование
Отводы
Пример
К одному наружному блоку подключены шесть внутренних блоков. Трубы закуплены у местного
поставщика.
Максимальная длина трубопровода
Макс. экономная длина Lt Lt ≤ 75 м
Общая длина трубопровода
Lto = Lt + L0 + L1 + L2 + L3 + L4
Lto ≤ 120 м
Расстояние между наружным и внутренним
блоком по высоте
Наружный блок расположен выше внутреннего H1 ≤ 30 м
Внутренний блок расположен выше наружного H1 ≤ 30 м
Макс. расстояние по высоте между внутренними блоками или между внутренним блоком и
отводом
H2 ≤ 15 м
Макс. длина трубопровода между отводом и
внутренним блоком
Расстояние от отвода «а» до самого дальнего
внутреннего блока
L ≤ 30 м
От каждого отвода до соответствующего
внутреннего блока
L0, L1, L2, L3, L4, L5 ≤ 15 м
Выберите трубу отвода (кВт) 11,2 ~15,5 «a, b, c, d, e» с AV-MIU-052
Общий объем хладагента в данной системе
вычисляется по следующей формуле:
W = W11+ W12 (кг)
где
W11 (кг) = ø 9,53 длина трубопровода жидко-
го хладагента (м) x 0,05
W12 (кг)= Ф 6,35 длина трубопровода жидко-
го хладагента (м) x 0,02
Трубопровод жидкого хладагента
Пример (ARV-155MRs4/V3)
Символ Lt+L5 L0 L1 L2 L3 L4 L5
Модель ø 9,53 ø 6,35 ø 6,35 ø 6,35 ø 6,35 ø 6,35 ø 6,35
Длина 21 5 3 5 3 5 3
W11 = 21 x 0,05 = 1,05 кг
W12 = (5+3+5+3+5+3) x 0,02 = 0,48 кг
Итого W = W11 + W12 (кг) = 1,53 кг
5.3 Трубы для отводов
Т-образные отводы
Модель: AV-MIU-052
Трубопровод газообразного хладагента Трубопровод жидкого хладагента
размеры: мм; ID: внутренний диаметр; OD: наружный диаметр
Маслоуловитель
Рекомендуется устанавливать через каждые 30 метров подъема
Наружный блок
Н1 ≤ 30 м
Н2 ≤ 15 м
Н2 ≤ 15 м
L ≤ 30 м Lt ≤ 75 м
