22
наружные блоки
VRF-СиСТеМы AR-V Mini
5.8 Дозаправка хладагента
Дозаправку хладагента следует выполнять следующим образом.
Расчет дополнительного количества хладагента
Несмотря на то, что данные блоки поставляются заправленными хладагентом, в них необходимо заправить еще некоторое коли-
чество хладагента, в зависимости от длины установленных трубопроводов.
A. Вычислите дополнительное количество хладагента, как это описано ниже, и заправьте его в систему.
B. Запишите количество дополнительного хладагента, чтобы использовать эту информацию для технического обслуживания
впоследствии.
1. Метод расчета дополнительного количества хладагента W (кг)
Наружный блок W
0
: исходный объем хладагента
ARV-112MRs4/V3
ARV-140MRs4/V3
ARV-155MRs4/V3
3,6
ПРИМЕЧАНИЕ
W
0
- это количество хладагента, заправленного
на заводе

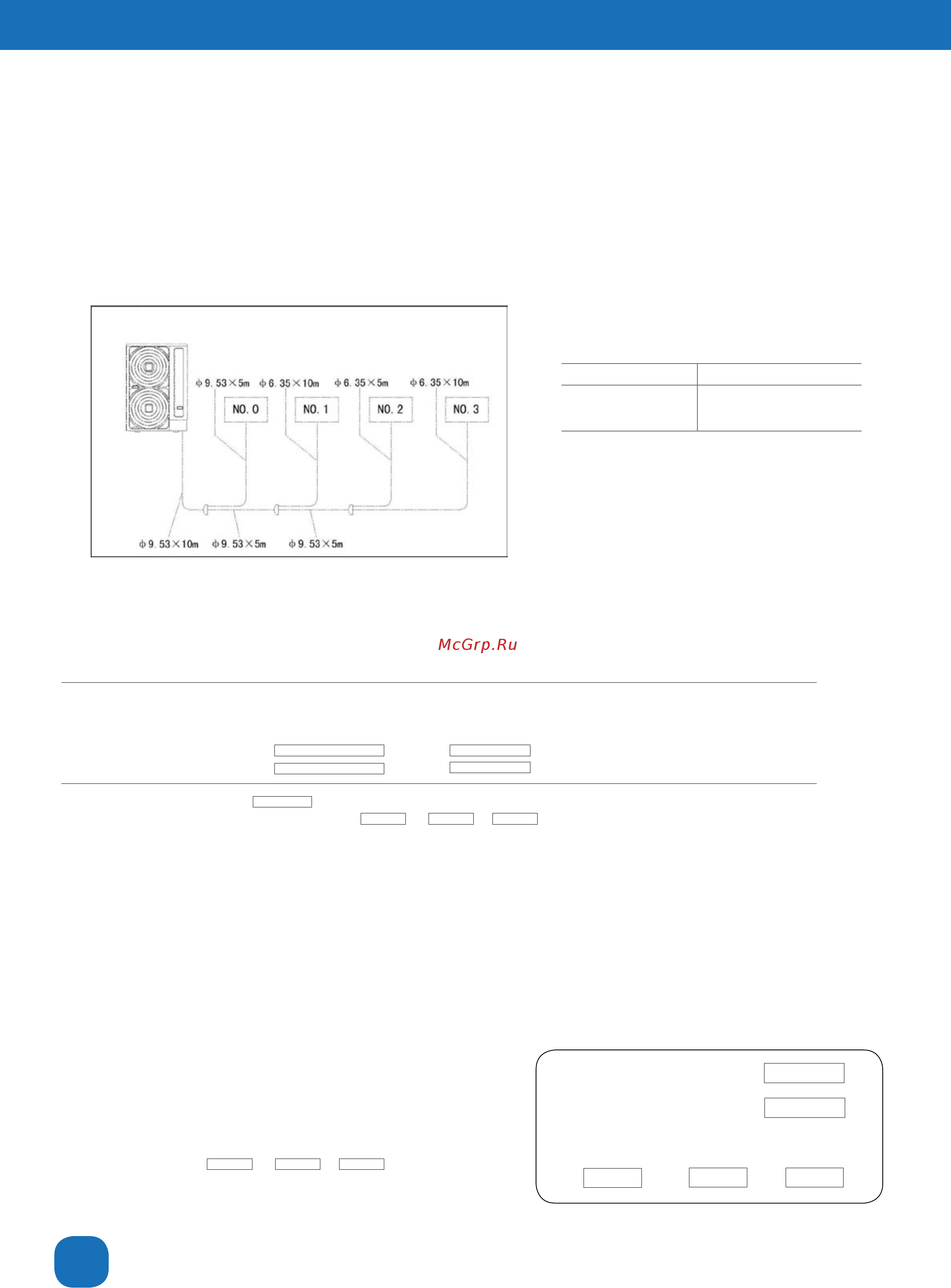

По примеру для модели ARV-155MRs4/V3 заполните следующую таблицу
Диаметр трубок (мм) Общая длина трубопровода (м) Количество дополнительного хладагента (кг)
W11 = ø 9,53... (10 + 5 + 5 + 5) x 0,05 = 1,25
W12 = ø 6,35... (10 + 10 + 5) x 0,02 = 0,50
Общая длина трубопровода 50м. Количество дополнительного хладагента W = W11 + W12 = 1,75 (кг)
Диаметр трубок (мм) Общая длина трубопровода (м) Количество дополнительного хладагента (кг)
W11 = ø 9,53... x 0,05 =
W12 = ø 6,35... x 0,02 =
Общая длина трубопровода м
Количество дополнительного хладагента W = + = (кг)
2. Заправка системы
Порядок заправки системы хладагентом R410A
Заправьте хладагент (R410A) в систему:
(1) Для заправки хладагента подсоедините манифольд манометра заправочными шлангами к баллону с хладагентом через за-
порный вентиль трубопровода жидкого хладагента.
(2) Полностью откройте запорный вентиль газопровода и ненамного откройте запорный вентиль жидкого хладагента.
Заправьте систему хладагентом, открыв вентиль манифольда манометра.
(3) Заправьте необходимое количество хладагента, запустив систему в режиме охлаждения.
Измерьте количество заправленного хладагента с помощью весов. Избыточное или недостаточное количество хладагента явля-
ется основной причиной поломок оборудования.
По завершении заправки хладагента полностью откройте запорный вентиль жидкого хладагента.
3. Документирование дополнительного количества хладагента
Запишите количество дополнительного хладагента для последующе-
го технического обслуживания и ремонтных работ.
Общее количество хладагента в системе рассчитывается по следую-
щей формуле:
Общее количество хладагента в системе: = W + W
0
Для данной системы: = + + = кг
Пример
ARV-155MRs4/V3
Общее количество доп. хладагента W кг
Базовое количество хладагента
в данной системе кг
Дата заправки хладагента
Дата Месяц Год
