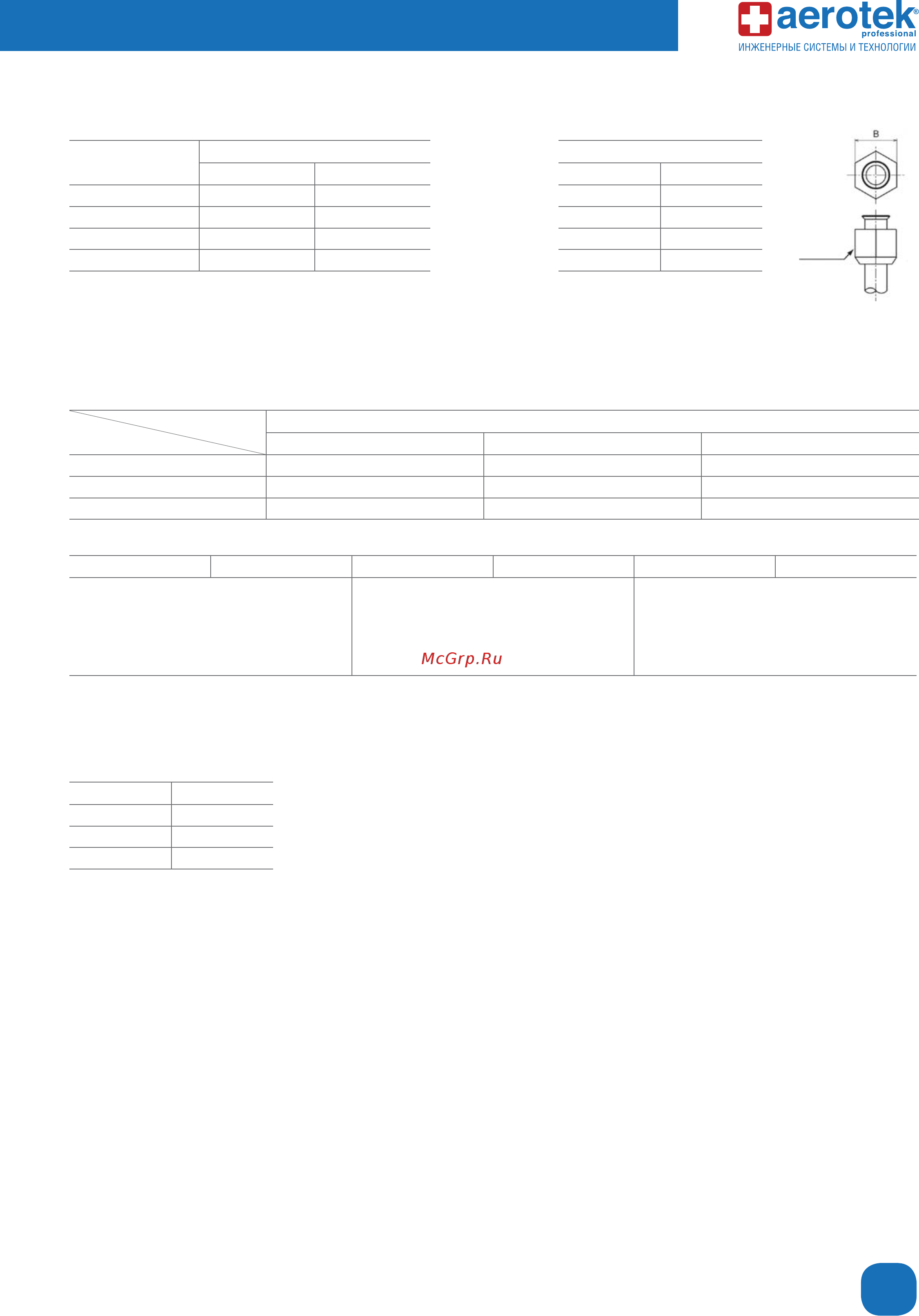

15
www.aerotek.ru
Используйте трубки с размерами, Используйте конусные гайки с размерами,
приведенными ниже. приведенными ниже.
Диаметр ø
R410A Размер В конусной гайки (мм)
Толщина Материал Диаметр R410A
6,35 0,8 0 6,35 17
9,53 0,8 0 9,53 22
12,7 0,8 0 12,7 26
15,88 1,0 0 15,88 29
Материал соответствует стандарту JIS (JIS B8607). Размеры соответствуют стандарту JIS (JIS B8607).
5.2 монтаж трубопроводов хладагента
(1) Убедитесь в том, что параметры трубопроводов хладагента соответствуют значениям, приведенным в таблицах ниже.
Рабочие размеры для наружного блока
Диаметр
Модель
Наружный диаметр трубок (мм)
Газ Жидкость Отводы
ARV-112MRs4/V3 ø 15,88 ø 9,53 AV-MIU-052
ARV-140MRs4/V3 ø 15,88 ø 9,53 AV-MIU-052
ARV-155MRs4/V3 ø 15,88 ø 9,53 AV-MIU-052
Типы трубок внутреннего блока
Газ ø 12,7 (1/2) Жидкость ø 6,35 (1/4) Газ ø 15,88 (5/8) Жидкость ø 6,35 (1/4) Газ ø 15,88 (5/8) Жидкость ø 9,53 (3/8)
ARV-22DL4/V3 - ARV-43DL4/V3,
ARV-22DH4/V3 - ARV-43DH4/V3,
ARV-22DLS4/V3 - ARV-43DLS4/V3,
ARV-22DLC4/V3 - ARV-43DLC4/V3,
ARV-22CS4/V3 - ARV-50CS4/V3,
ARV-28AR4/V3, ARV-40AR4/V3,
ARV-28FC4/V3, ARV-43FC4/V3
ARV-50DL4/V3, ARV-56DL4/V3,
ARV-50DH4/V3, ARV-56DH4/V3,
ARV-50DLS4/V3, ARV-56DLS4/V3,
ARV-56CM4/V3,
ARV-56AR4/V3, ARV-63AR4/V3,
ARV-56FC4/V3
ARV-63DL4/V3 - ARV-160DL4/V3,
ARV-63DH4/V3 - ARV-160DH4/V3,
ARV-63DLS4/V3, ARV-71DLS4/V3,
ARV-63CM4/V3 - ARV-160CM4/V3,
ARV-71FC4/V3
(2) Дополнительная заправка хладагента R410A
Несмотря на то, что данные блоки поставляются заправленными хладагентом, в них необходимо заправить еще некоторое коли-
чество хладагента, в зависимости от длины установленных трубопроводов.
Количество хладагента, заправленного в наружный блок перед отправкой, W
0
Модель W
0
(кг)
ARV-112MRs4/V3 3,6
ARV-140MRs4/V3 3,6
ARV-155MRs4/V3 3,6
Рассчитайте количество дополнительного хладагента, который необходимо заправить в контур хладагента, исходя из длины
трубопровода жидкого хладагента.
W11 (кг): (длина трубопровода жидкого хладагента ø9,53, м) х 0,05
W12 (кг): (длина трубопровода жидкого хладагента ø6,35, м) х 0,02
W = W11 + W12
После заправки сообщите местным специалистам по техническому обслуживанию количество дополнительно заправленного
хладагента.
Конусная
гайка
