20 21
ЭКСПЛУАТАЦИЯ ЭКСПЛУАТАЦИЯ
6. Поворотом ручного регулятора «Arc Force» (5) (см. рисунки 1-2) установите
необходимую модуляцию сварочного тока.
7. Сварочный аппарат готов к работе.
4.3. Заземление
Заземление предотвращает возможность электрошока. Для надежного
заземления изделия рекомендуется использовать провод заземления, который
подсоединяется к клемме заземления сварочного аппарата (11) (см. рисунки 1-2)
и заземлитель (провод и заземлитель в комплект поставки изделия не включен).
ПРИМЕЧАНИЕ!
В качестве заземлителя могут использоваться находящиеся
в земле металлические трубы системы водоснабжения,
канализации или металлические каркасы зданий, имеющие
соединение с землей.
4.4. Работа
1. Очистите поверхность металла в зоне сварки и в точке подключения зажима
сварочного кабеля «масса» от грязи, воды, краски и ржавчины.
2. При толщине свариваемых деталей более 3 мм сделайте одностороннюю или
двухстороннюю V - образную обработку кромок.
3. Установите электрод в электрододержатель.
4. Коснитесь свариваемой детали для возбуждения дуги.
5. Для возбуждения дуги отведите электрод от свариваемой поверхности на
необходимое расстояние (в зависимости от диаметра электрода расстояние
должно соответствовать 1-1,5 диаметра используемого электрода) и
удерживайте это расстояние в течение всего сварочного процесса (см.
рисунок 4).
6. Для остановки процесса сварки отведите электрод от свариваемой
поверхности. Правильное направление отвода электрода изображено на
рисунке 5.
Для получения прочного сварочного соединения кроме правильного выбора
сварочного тока необходимо обеспечить правильное положение электрода
относительно свариваемой поверхности. Угол наклона электрода должен
составлять 60-80 градусов (см. рисунок 6). При слишком большом угле наклона
сварочный шов может стать пористым, при слишком малом угле – образуется
большое количество брызг расплавленного металла, и дуга становится
неустойчивой.
Не используйте сварочные кабели длиной более 10 м.Не используйте сварочные кабели длиной более 10 м.
ВНИМАНИЕ!ВНИМАНИЕ!
Не используйте металлические предметы, не являющиеся
частью свариваемой конструкции (металлические прутья,
трубы, полосы и т.д.) для замены или удлинения сварочного
кабеля с зажимом «масса», так как это приводит к нарушениям
правил безопасности, к увеличению сопротивления
сварочного контура и, соответственно, к снижению качества
сварочного соединения.
Не используйте металлические предметы, не являющиеся
частью свариваемой конструкции (металлические прутья,
трубы, полосы и т.д.) для замены или удлинения сварочного
кабеля с зажимом «масса», так как это приводит к нарушениям
правил безопасности, к увеличению сопротивления
сварочного контура и, соответственно, к снижению качества
сварочного соединения.
ВНИМАНИЕ!ВНИМАНИЕ!
Заземление предотвращает возможность электрошока.
Категорически запрещается использовать сварочный аппарат
без заземления!
Заземление предотвращает возможность электрошока.
Категорически запрещается использовать сварочный аппарат
без заземления!
ВНИМАНИЕ!ВНИМАНИЕ!
Чтобы осуществить правильное подключение заземления
п о л у ч и т е к в а л и ф и ц и р о в а н н у ю ко н с у л ьт а ц и ю у
соответствующего специалиста или воспользуйтесь его
услугами.
Чтобы осуществить правильное подключение заземления
п о л у ч и т е к в а л и ф и ц и р о в а н н у ю ко н с у л ьт а ц и ю у
соответствующего специалиста или воспользуйтесь его
услугами.
ВНИМАНИЕ!ВНИМАНИЕ!
При выполнении сварочных работ обязательно используйте
защитную маску сварщика или специальные очки для защиты
глаз от сильного светового и ультрафиолетового излучения,
производимого электрической дугой.
При выполнении сварочных работ обязательно используйте
защитную маску сварщика или специальные очки для защиты
глаз от сильного светового и ультрафиолетового излучения,
производимого электрической дугой.
ВНИМАНИЕ!ВНИМАНИЕ!
Не стучите сильно электродом по свариваемой поверхности,
так как это может привести к повреждению электрода и
затруднить зажигание дуги.
Не стучите сильно электродом по свариваемой поверхности,
так как это может привести к повреждению электрода и
затруднить зажигание дуги.
ВНИМАНИЕ!ВНИМАНИЕ!

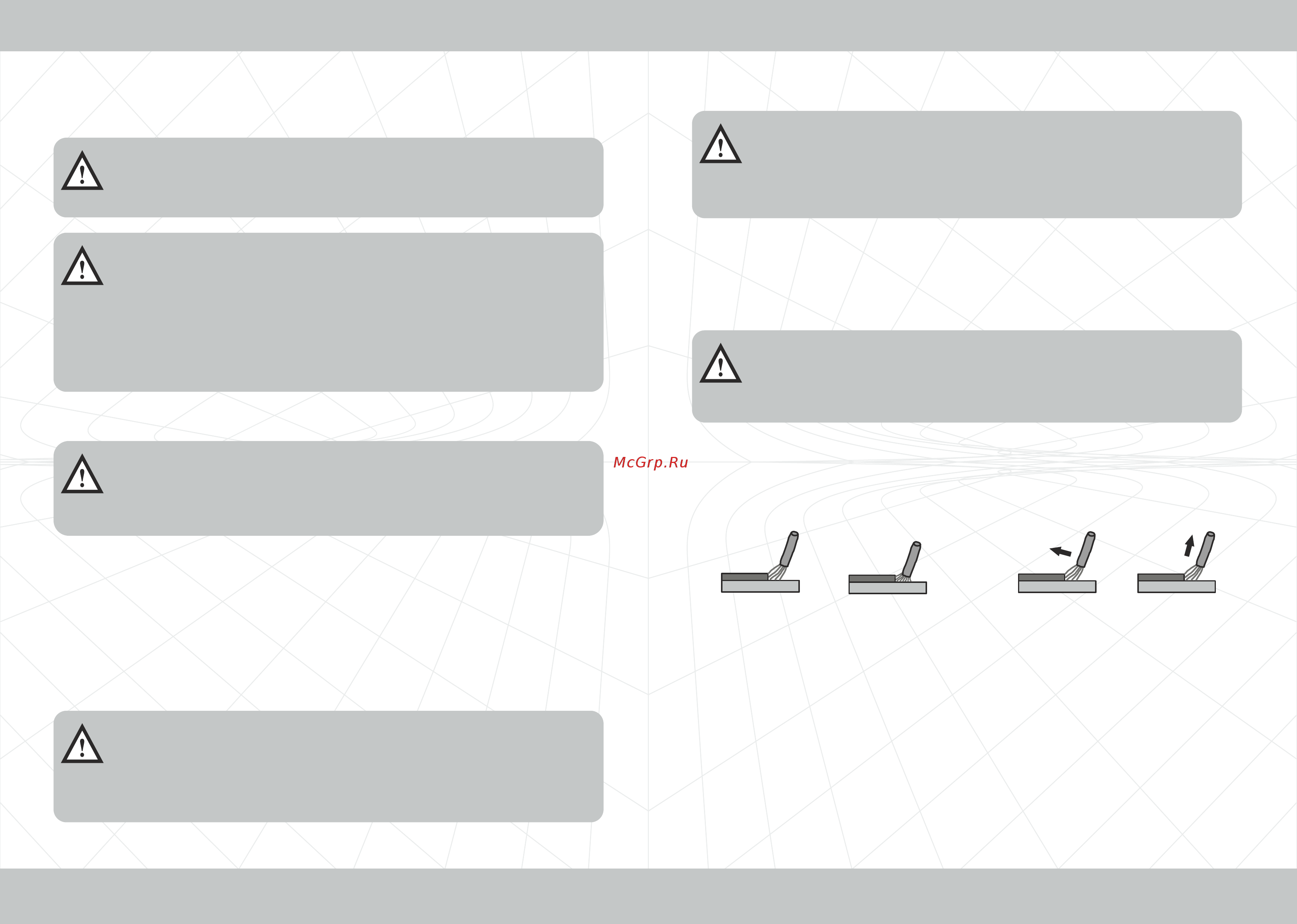

Неправильная дуга
(слишком длинная)
Правильная дуга
(1-1,5 от диаметра
электрода)
Неправильное
направление
остановки дуги
Правильное
направление
остановки дуги
Рисунок 4 Рисунок 5
