22 23
ЭКСПЛУАТАЦИЯ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Длина электрода в процессе сварки уменьшается. Когда длина электрода
достигает 15-20 мм, прекратите сварку и замените электрод.
Сваривание электродами с защитным покрытием сопровождается
образованием шлакового слоя вдоль траектории движения электрода. Для
получения однородного и гладкого шва этот шлаковый слой необходимо удалять
после каждого прохода с помощью универсального «молотка-щетки» (3) (см.
рисунок 3).
После обрыва дуги на электроде всегда остается козырек из обмазки длиной
1-2 мм. При повторном зажигании дуги необходимо дозированным ударом сбить
с электрода этот козырек и остатки шлака.
Электроды с основным покрытием для сварки постоянным током
(УОНИ 13/55 и т.д.) применяются преимущественно в случаях, когда необходимо
получить высокие механические показатели сварного соединения, например,
при сварке труб, поскольку такое покрытие придает сварочной ванне
повышенную вязкость и обеспечивает большую глубину проваривания шва. Для
получения качественного шва такие электроды требуют обязательной прокалки.
Сварку выполняют постоянным током на обратной полярности (электрод под-
ключается к байонетному разъему сварочного аппарата с обозначением («+»).
Сварку электродами с покрытием для переменного тока (МР-3, АНО-21 и т.п.)
можно выполнять как с прямой полярностью («-» на электроде), так и с обратной
(«+» на электроде). Выбор полярности зависит от условий сварки. Обратная
полярность дает более стойкую дугу при некачественных электродах, меньше
греет свариваемую деталь. Применяется преимущественно для сварки тонких
деталей и для работы в труднодоступных местах. Электрод выгорает медленнее.
Прямая полярность дает больше тепла в зону сваривания. Применяется
преимущественно для сварки массивных теплоемких деталей. Электрод
выгорает быстрее.
Таблица 2
Допустимые значения сварочного тока
в зависимости от диаметра электрода
Данное руководство не является пособием по сварочному
делу. Приведенные в разделе 4.4 сведения носят
ознакомительный характер. За получением более полной
информации о процессе сварки свар очнім апаратом
інверторного типа обратитесь к квалифицированному
специалисту или к справочным материалам.
Данное руководство не является пособием по сварочному
делу. Приведенные в разделе 4.4 сведения носят
ознакомительный характер. За получением более полной
информации о процессе сварки свар очнім апаратом
інверторного типа обратитесь к квалифицированному
специалисту или к справочным материалам.
ВНИМАНИЕ!ВНИМАНИЕ!
Диаметр
электрода, мм
Толщина
свариваемого
металла, мм
Диапазон значений
сварочного тока, А
Электрод
с рутиловым
покрытием
Электрод
с основным
покрытием
1,6
1,5 - 2,0
30 - 60
50 - 75
2,0
1,5 - 3,0
50 - 80
60 - 100
2,5
1,5 - 5,0
60 - 110
70 - 120
3,2
2,0 - 12,0
90 - 140
110 - 160
4,0
4,0 - 20,0
140 - 200
160 - 220
5,0
8,0 - 24,0
170 - 250
190 - 260

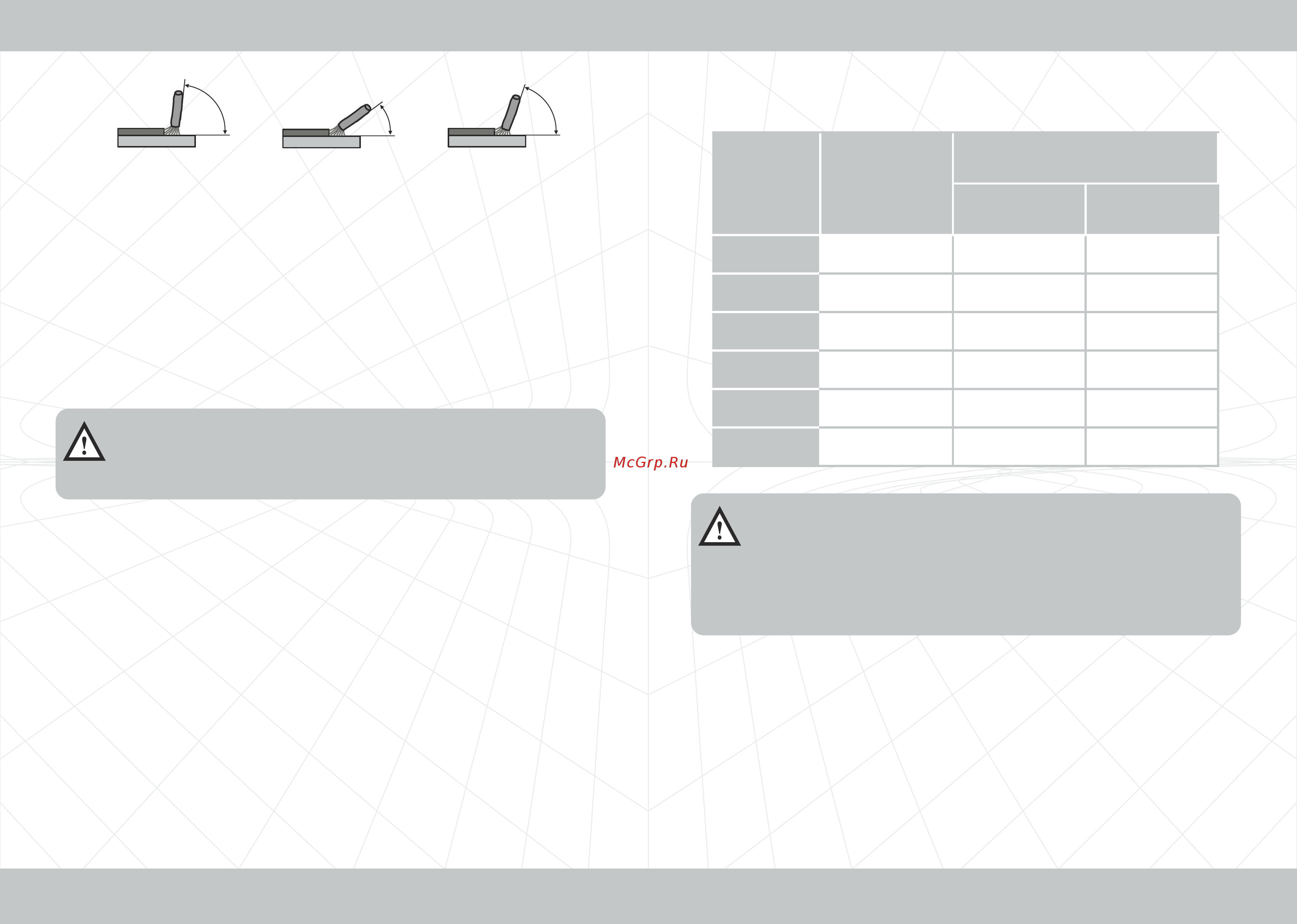

Неправильный наклон
> 80°
Неправильный наклон
< 60°
Правильный наклон
60°- 80°
Рисунок 6
Электрод и шлак нагреваются до высокой температуры. Во
избежание ожогов будьте осторожны при замене электрода и
удалении шлака.
Электрод и шлак нагреваются до высокой температуры. Во
избежание ожогов будьте осторожны при замене электрода и
удалении шлака.
ВНИМАНИЕ!ВНИМАНИЕ!
