11

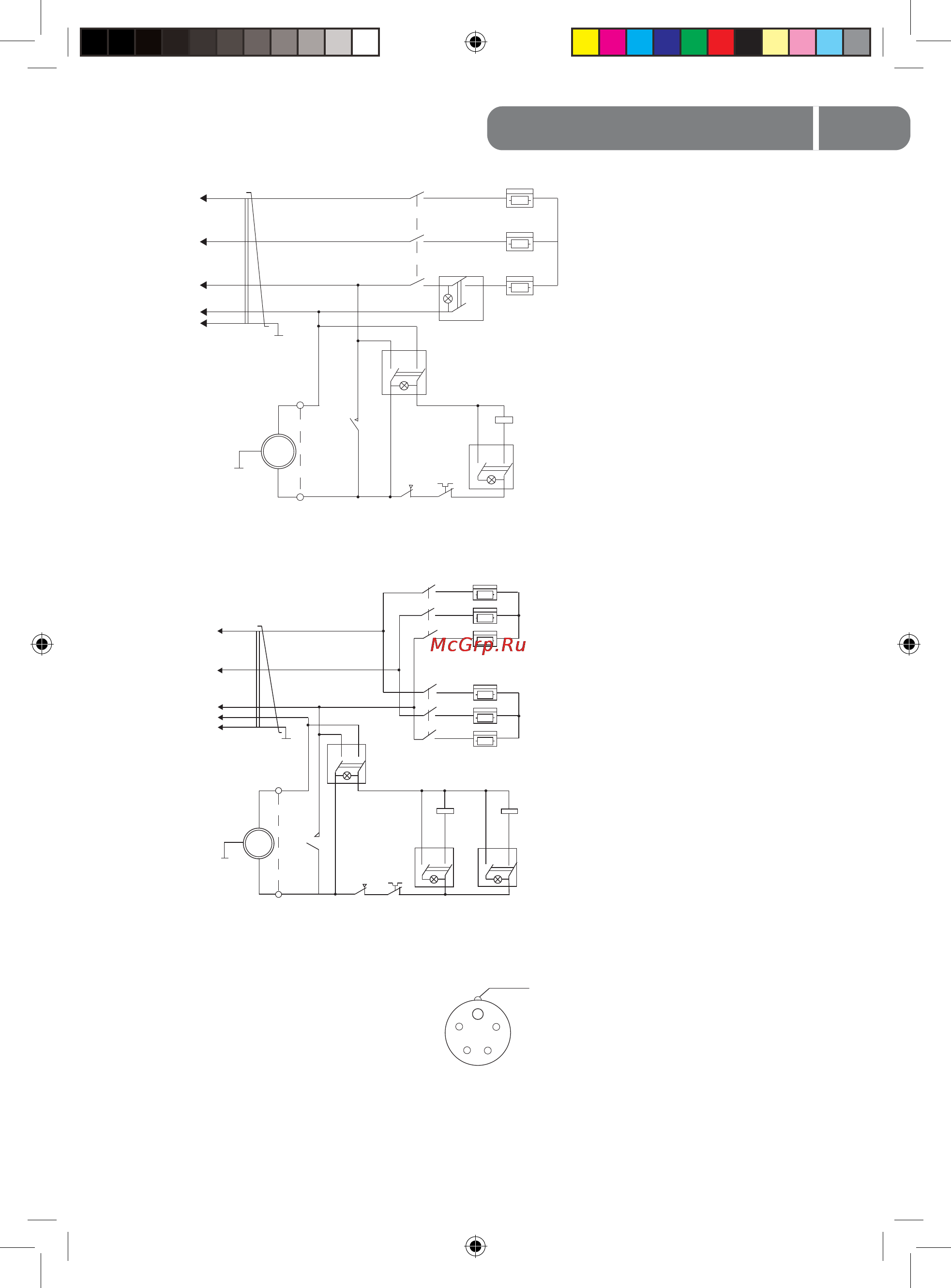

Рис. 3. Схема электрическая тепловентиляторов BHP-9.000
Рис. 4. Схема электрическая тепловентиляторов BHP-15.000
1, 2, 3 – фазы L1, L2, L3; 4 – N; 5 – заземление РЕ.
Рис. 5. Возможная схема подключения контактов на вилку (BHP-9.000, BHP-15.000)
Приложение
~50 Гц 380 В
SA1
SA2.1
SA2.2
KM1.1
KM1.2
SK1
SK2
t 50°
XT1
M1
SK3
ЕК1
ЕК2
ЕК3
L3
L2
L1
N
PE
M
~
ЕК1, ЕК2, ЕК3 – электронагрева-
тели,
М1 – электродвигатель;
КМ1 – магнитный пускатель;
SA1 – сетевой выключатель;
SA2 – выключатель нагревателей;
SK1, SK2 – термовыключатель;
SK3 – термоограничитель;
ХТ1 – колодка клеммная.
~50 Гц 380 В
КМ1.2
КМ1.1
SA1
XT1
SK1
SK2
t 50°
SK3
SA2.1
SA2.2
КМ2.1
ЕК1
ЕК2
EK3
ЕК4
ЕК5
ЕК6
КМ2.2
L3
L2
L1
N
PE
M
M1
~
ЕК1, ЕК6 – электронагреватели,
KМ1, KМ2 – магнитный пускатель;
М1 – электродвигатель;
SA1 – сетевой выключатель;
SA2 – выключатель нагревателей;
SK1, SK2 – термовыключатель;
SK3 – термоограничитель;
ХT1 – колодка клеммная.
Ключ
Вилка
1
2
3
4
5
Ballu BHP ALL.indd 11Ballu BHP ALL.indd 11 29.06.2010 12:14:5629.06.2010 12:14:56
