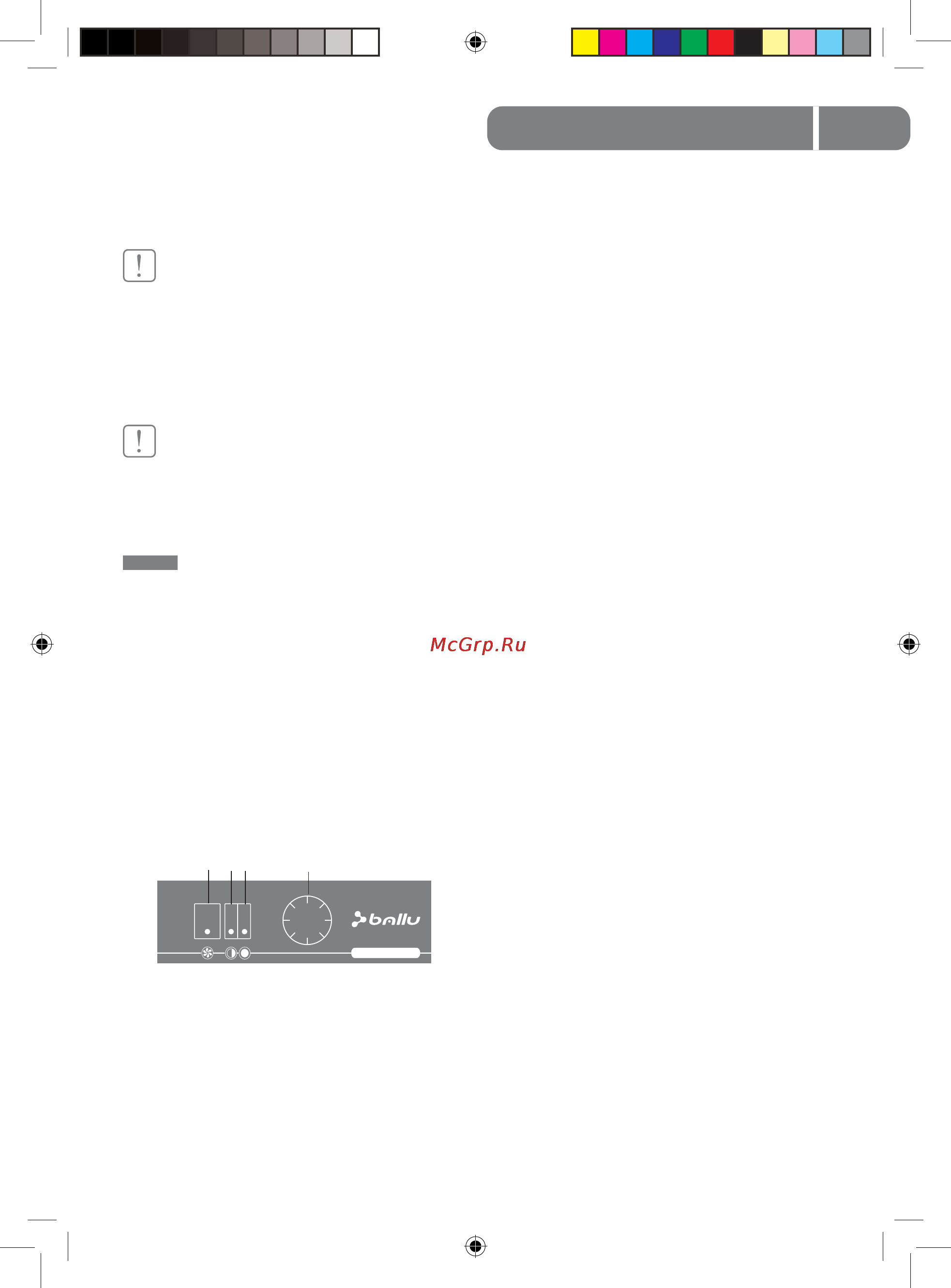

![Ballu BPH-15 [7/16] Порядок работы](/views2/1026248/page7/bg7.png)
7
Порядок работы
выключатель 40А для ВНР-24.000 и 63 А для ВНР-
30.000, ВНР-36.000.
ВНИМАНИЕ!
Перед подключением прибора клавиши вклю-
чения вентилятора (1) и режимов (2, 3) уста-
новить в нерабочее положение. Ручку термо-
регулятора (4) повернуть в крайнее против
часовой стрелки положение.
ВНИМАНИЕ!
Работы должен производить специалист, име-
ющий допуск на проведение работ с электро-
оборудованием до 1000 В.
Порядок работы
Вентиляция (режим 0).
• Включение.
Установить клавишу (1) включения вентиля-
тора (см. рис. 2) в рабочее положение, при
этом начинает работать вентилятор и заго-
рается подсветка клавиши.
• Выключение.
Установить клавишу включения вентиля-
тора в нерабочее положение, при этом
отключается вентилятор и погасает под-
светка клавиши.
1 – клавиша включения вентилятора; 2 –
клавиша включения режима 1; 3 – клавиша
включения режима 2; 4 – ручка терморегу-
лятора.
Рис. 2. Панель управления
Вентиляция с подогревом потока воздуха (ре-
жим 1, 2).
• Включение.
Включите тепловентилятор в режиме венти-
ляции.
Установите клавишу (2) включения режима 1 в
рабочее положение для работы прибора с не-
полной мощностью нагрева. Для работы при-
бора с полной мощностью нагрева установите
клавишу (3) включения режима 2 в рабочее
положение.
Для модели BHP-36.000 порядок переклю-
чения режимов следующий:
Режим 1
Включите тепловентилятор в режиме вен-
тиляции. Установите клавишу (2) включения
режима 1 в рабочее положение для работы
прибора с частичной мощностью нагрева (1/3
полной мощности 12 кВт).
Режим 2
Включите тепловентилятор в режиме вен-
тиляции. Установите клавишу (3) включения
режима 2 в рабочее положение для работы
прибора с частичной мощностью нагрева (2/3
полной мощности 24 кВт).
Режим 3
Включите тепловентилятор в режиме венти-
ляции. Установите клавиши (2) и (3) включе-
ния режима 3 в рабочее положение для ра-
боты прибора с полной мощностью нагрева
(36 кВт).
Поверните ручку терморегулятора (4) по часо-
вой стрелке до включения подсветки клавиш
режимов, при этом подается напряжение на
электронагревательные элементы. С помо-
щью этой ручки задается необходимая тем-
пература в помещении от 0 до +40°С, по до-
стижении которой терморегулятор отключает
электронагревательные элементы.
• Выключение.
Установите ручку терморегулятора в край-
нее положение против часовой стрелки, при
этом подсветка клавиш режимов погаснет.
Переключите последовательно клавиши (3 и
2) режимов в нерабочее положение (при рабо-
те в режиме 2) или только клавишу (2) режима
1 2 3 4
Ballu BHP ALL.indd 7Ballu BHP ALL.indd 7 29.06.2010 12:14:5629.06.2010 12:14:56
