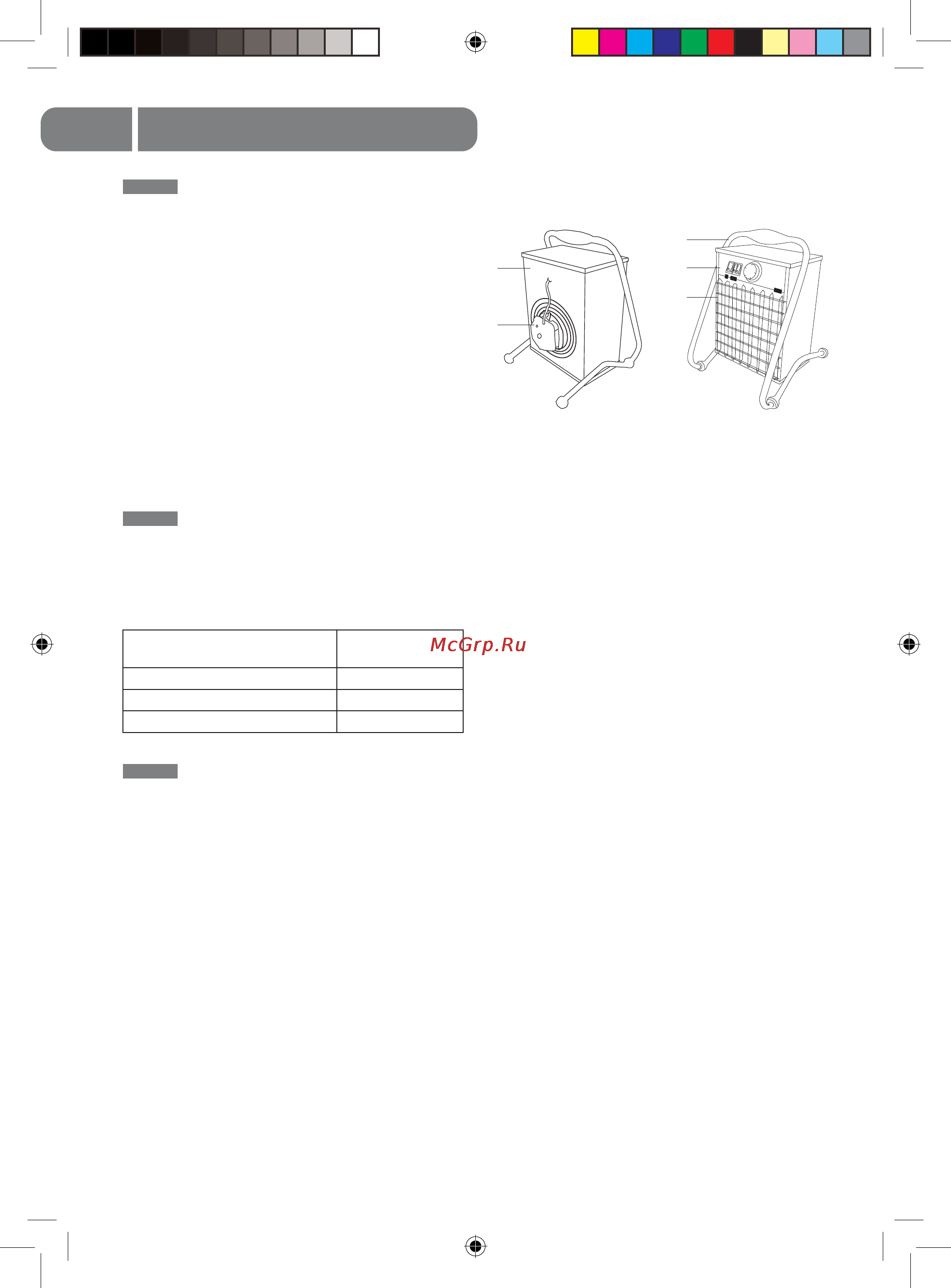

![Ballu BPH-15 [4/16] Устройство прибора](/views2/1026248/page4/bg4.png)
4
Общие указания
Общие указания
• Перед началом работы с тепловентилято-
ром настоятельно рекомендуем ознако-
миться с настоящим Руководством.
• Тепловентилятор предназначен для вен-
тиляции и обогрева производственных,
общественных и вспомогательных поме-
щений.
• Исполнение тепловентилятора – перенос-
ное, рабочее положение – установка на
полу, условия эксплуатации – работа под
надзором, режим работы – повторно-крат-
ковременный.
Комплектность
Комплектность тепловентилятора должна со-
ответствовать таблице 1.
Таблица 1
Устройство прибора
Несущая конструкция тепловентилятора
(см. рис.1) состоит из корпуса (1) и подстав-
ки – ручки (2). Вентилятор (3) расположен в
задней части тепловентилятора. Блок управ-
ления смонтирован на шасси, расположен-
ном в верхней части корпуса под крышкой.
Органы управления вынесены на панель
шасси (4). Внутри корпуса расположены
трубчатые электронагревательные элемен-
ты, закрытые с лицевой стороны тепловен-
тилятора решеткой (5).
Воздушный поток, втянутый вентилятором в
корпус, проходя между петлями трубчатых
электронагревательных элементов, нагре-
вается и подается в помещение через ре-
шетку.
1 – корпус; 2 – подставка-ручка; 3 – вентилятор;
4 – панель управления; 5 – решетка.
Рис. 1. Тепловентилятор
Работа тепловентилятора возможна в одном
из следующих режимов:
– режим 0 – вентиляция;
– режим 1 – вентиляция с нагревом (непол-
ная мощность);
– режим 2 – вентиляция с нагревом (полная
мощность для всех моделей, кроме BHP-
36.000).
– режим 3 – вентиляция с нагревом (мак-
симальная мощность для модели BHP-
36.000).
Наименование Количество
Тепловентилятор 1
Руководство по эксплуатации 1
Упаковка 1
1
3
2
4
5
Ballu BHP ALL.indd 4Ballu BHP ALL.indd 4 29.06.2010 12:14:5629.06.2010 12:14:56
