57
56
Menu include le seguenti funzioni:
*Telemetro stadiametrico
Modalità di colore*
Modalità di funzionamento
Calibratura
Scelta di video segnale di uscita
Orologio
Riparazione del pixel
Regolazione di luminosità delle icone dei menu
*Selezione unità di misura
* Disponibile solo per la serie XD.
MENU
9
Scegliere a distanza di circa 100 m l'oggetto caldo (mite) fisso per
l'osservazione.
Girando la ruota di focalizzazione interna dell'obiettivo (6), cercate di
ottenere la qualità migliore dell'immagine
Dopo questa regolazione, indipendentemente dalla distanza ed altre
condizioni, non bisogna girare l'anello di regolazione diottrica (13).
Regolare l'immagine solo con la ruota di focalizzazione interna
dell'obiettivo (6).
Barra di stato
La barra di stato sulla parte inferiore del display mostra le seguenti
informazioni:
3 modalita’ operative –“City”, “Forest”, “Identification”.
3 modalità di taratura –manuale, semiautomatica, automatica.
Zoom digitale 2x (serie LD) (2x/ x4- solo serie XD).
Tempo di esecuzione.
Stato della batteria o dell’alimentatore esterno collegato.
Telemetro (disponibile solo per la serie XD)
I visori termici Quantum XD dispongono di un telemetro stadiametric che
permette all’utente di calcolare la distanza approssimativa di un oggetto di
dimensioni note.
Per accedere al menu’, tenere premuto per 2 secondi il pulsante di
controllo (5).
Ruotare il pulsante e selezionare l’opzione . Premere il pulsante di
controllo.
Premere il controller per selezionare un
riferimento di dimensioni simili a quelle
dell’oggetto di cui si vuole calcolare la distanza.
Riferimento “Lepre”- altezza mt. 0,3
Riferimento “Cinghiale”- altezza mt. 0,7
Riferimento “Cervo” – altezza mt. 1,7
Nota bene: per impostare l’unita’ di misura –metri o iarde- selezionare dal
menu’ l’opzione “ .Selezione unità di misura”
Visore termico
Tipo di oggetto
di riferimento
Max. campo misurazione
distanza, mt./yard
Quantum XD19S
Cing-
hiale
170/
185
Quantum XD38S
Cing-
hiale
335/
370
Quantum XD50S
Cing-
hiale
445/
485
Lepre
72/
79
Cervo
410/
450
Lepre
145/
160
Cervo
820/
895
Lepre
190/
210
Cervo
1080/
1185

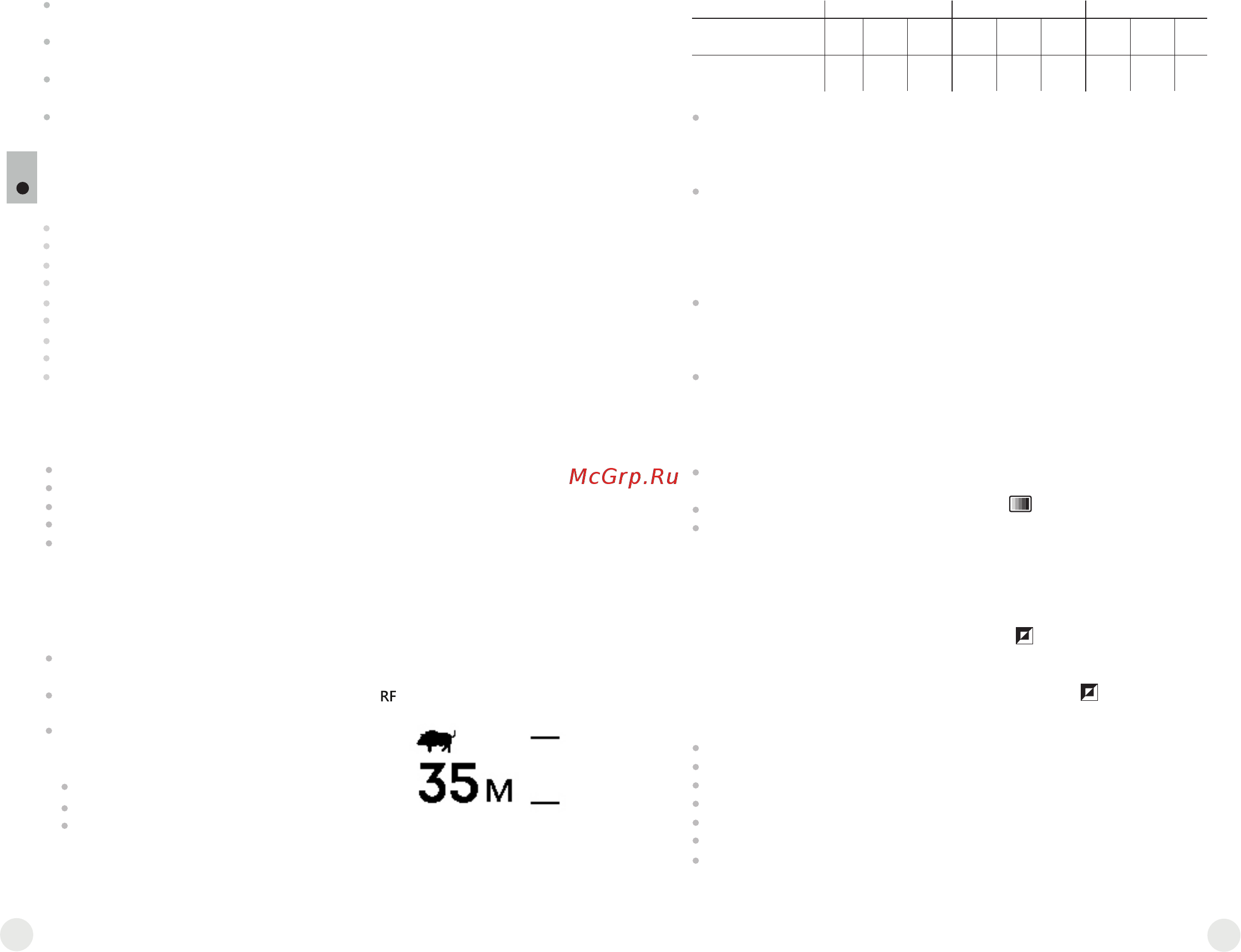

Per attivare il telemetro, tenere premuto il pulsante di controllo fino a
che sul display appaiono due linee orizzontali per la misurazione, la
lettura della distanza misurata e l’icona del riferimento selezionato
(vedi Pic.).
Posizionare il dispositivo in modo tale che –delle due linee orizzontali-
quella fissa inferiore si trovi al di sotto dell’oggetto osservato; poi,
ruotando il pulsante di controllo, muovere la linea superiore fino a che
l’oggetto sia ben centrato tra le due linee. La distanza dall’oggetto
osservato viene automaticamente ricalcolata non appena si sposta la
linea superiore.
Se la misurazione non avviene entro due o tre secondi, tutte le
informazioni spariscono dal display. Per ripristinare la funzione di
misurazione della distanza, ruotare nuovamente il pulsante di
controllo.
La tabella sotto riporta i campi per la misurazione della distanza:
Modalita’ colore (disponibile solo per la serie XD)
Questa opzione consente all’utente di scegliere tra la modalita’
standard (“White Hot”) e una tra le diverse modalita’ di colore.
Per accedere al menu’, tenere premuto il pulsante di controllo (5) per
due secondi.
Ruotare il pulsante e selezionare l’opzione . Premere il pulsante.
Ruotare il controller per selezionare una modalità colore, poi premere il
controller per confermare.
Dopo l’uscita dal menu’, la modalità di colore selezionata dall’utente
diventa una modalità predefinita e come tale salvata in memoria dopo lo
spegnimento del dispositivo. Tenendo premuto il pulsante “MODE” per 2
secondi, la modalità colore si ripristina nuovamente in modalità standard
“White Hot”; sulla barra di stato appare l’icona .
Per i visori termici della serie LD, la pressione del pulsante “MODE” per 2
secondi permette di passare dalla modalità standard “White Hot” alla
modalità “Black Hot”; nella barra di stato appare l’icona .
Modalità colore:
“Black Hot”
“Red Hot”
“Red Monochrome”
“Rainbow”
“Ultramarine”
“Violet”
“Sepia”
