DFC CHALLENGE 1.0 с элементом степпера [3/12] Инструкция по сборке
![DFC CHALLENGE 1.0 с элементом степпера [3/12] Инструкция по сборке](/views2/1263470/page3/bg3.png)
2

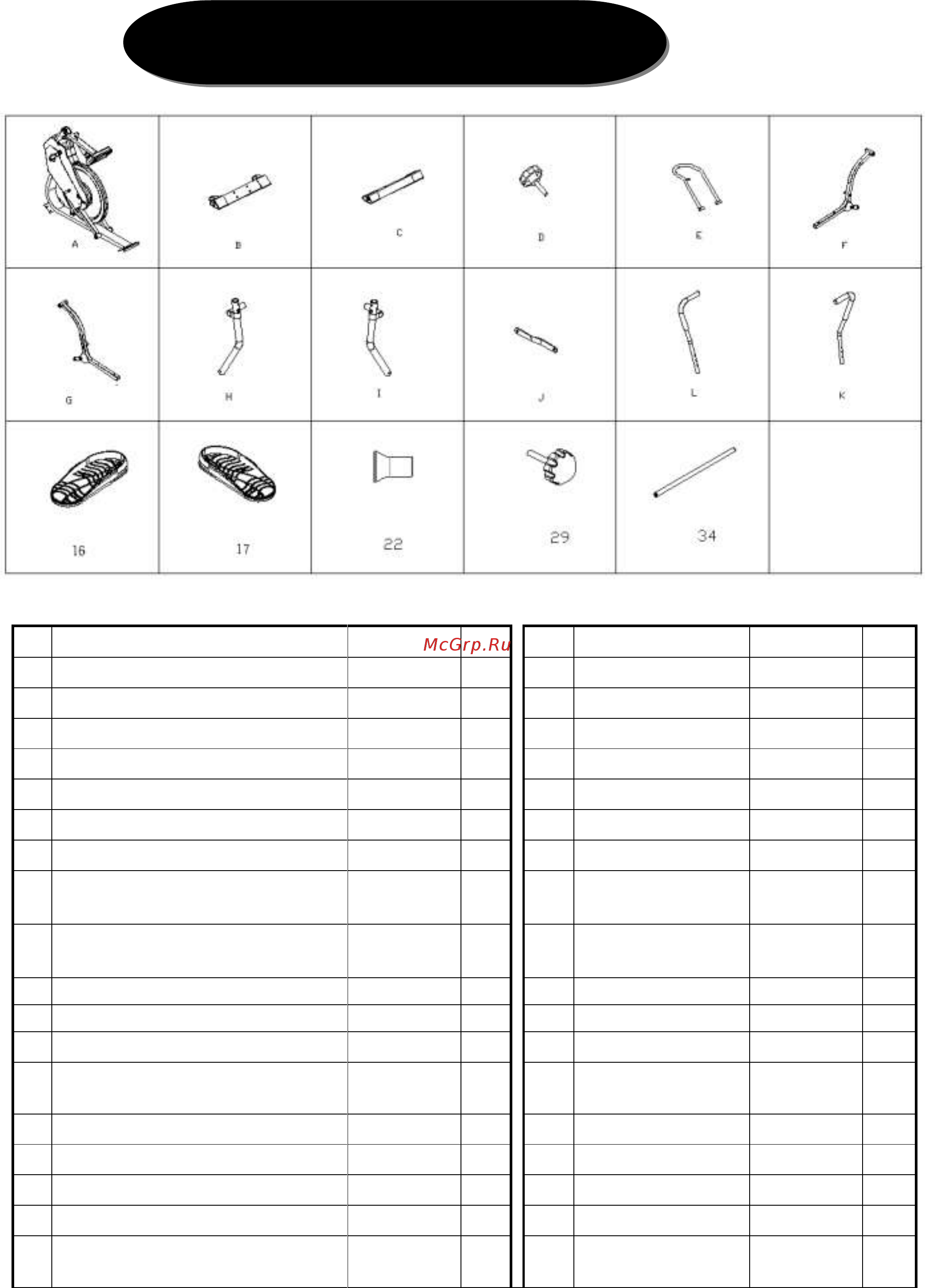

СБОРОЧНЫЕ ЕДИНИЦЫ:
No.
НАИМЕНОВАНИЕ
СПЕЦИ-Я
ШТ
No.
НАИМЕНОВАНИЕ
СПЕЦИ-Я
ШТ
A
ОСНОВНАЯ РАМА
1
44
БОЛТ ЛЕВОЙ ПЕДАЛИ
Φ16*119
1
B
ПЕРЕДНИЙ СТАБИЛИЗАТОР
1
45
БОЛТ
M8*35
1
C
ЗАДНИЙ СТАБИЛИЗАТОР
1
47
БОЛТ
M8*40
2
D
РУЧКА
1
48
БОЛТ
M8*42
2
E
ПОДВИЖНАЯ РАМА НАТЯЖЕНИЯ
1
50
БОЛТ
M8*16
10
F
РАМА ЛЕВОЙ ПЕДАЛИ
1
56
БОЛТ
M8*20
2
G
РАМА ПРАВОЙ ПЕДАЛИ
1
59
БОЛТ
M16*100
8
H
ПОДВИЖНАЯ ЧАСТЬ ЛЕВОЙ
РУКОЯТКИ
1
64
ГАЙКА
1/2"left
1
I
ПОДВИЖНАЯ ЧАСТЬ ПРАВОЙ
РУКОЯТКИ
1
65
ГАЙКА
1/2"right
1
J
СОЕДИНЯЮЩИЙ ЭЛЕМЕНТ
2
66
ПЛОСКАЯ ШАЙБА
φ8
17
K
ЛЕВАЯ РУКОЯТКА
1
67
D-ОБРАЗНАЯ ШАЙБА
φ16xφ28
2
L
ПРАВАЯ РУКОЯТКА
1
68
ПЛОСКАЯ ШАЙБА
φ8*φ25
2
16
ЛЕВАЯ ПЕДАЛЬ
1
72
ВОЛНООБРАЗНАЯ
ШАЙБА
φ16xφ26
2
17
ПРАВАЯ ПЕДАЛЬ
1
73
ПРУЖИННАЯ ШАЙБА
1/2"
10
22
ВСПОМОГАТЕЛЬНЫЙ РОЛИК
2
74
ПРУЖИННАЯ ШАЙБА
1/2"
10
29
РУЧКА
2
76
6# ТОРЦЕВОЙ КЛЮЧ
6#
2
34
ОСЬ РУКОЯТКИ
φ15.95x403L
1
77
8# ТОРЦЕВОЙ КЛЮЧ
8#
1
43
БОЛТ ПРАВОЙ ПЕДАЛИ
Φ16*119
1
78
УНИВЕРСАЛЬНЫЙ
КЛЮЧ
13# 19#
1
