DFC CHALLENGE 1.0 с элементом степпера [5/12] Рисунок 3

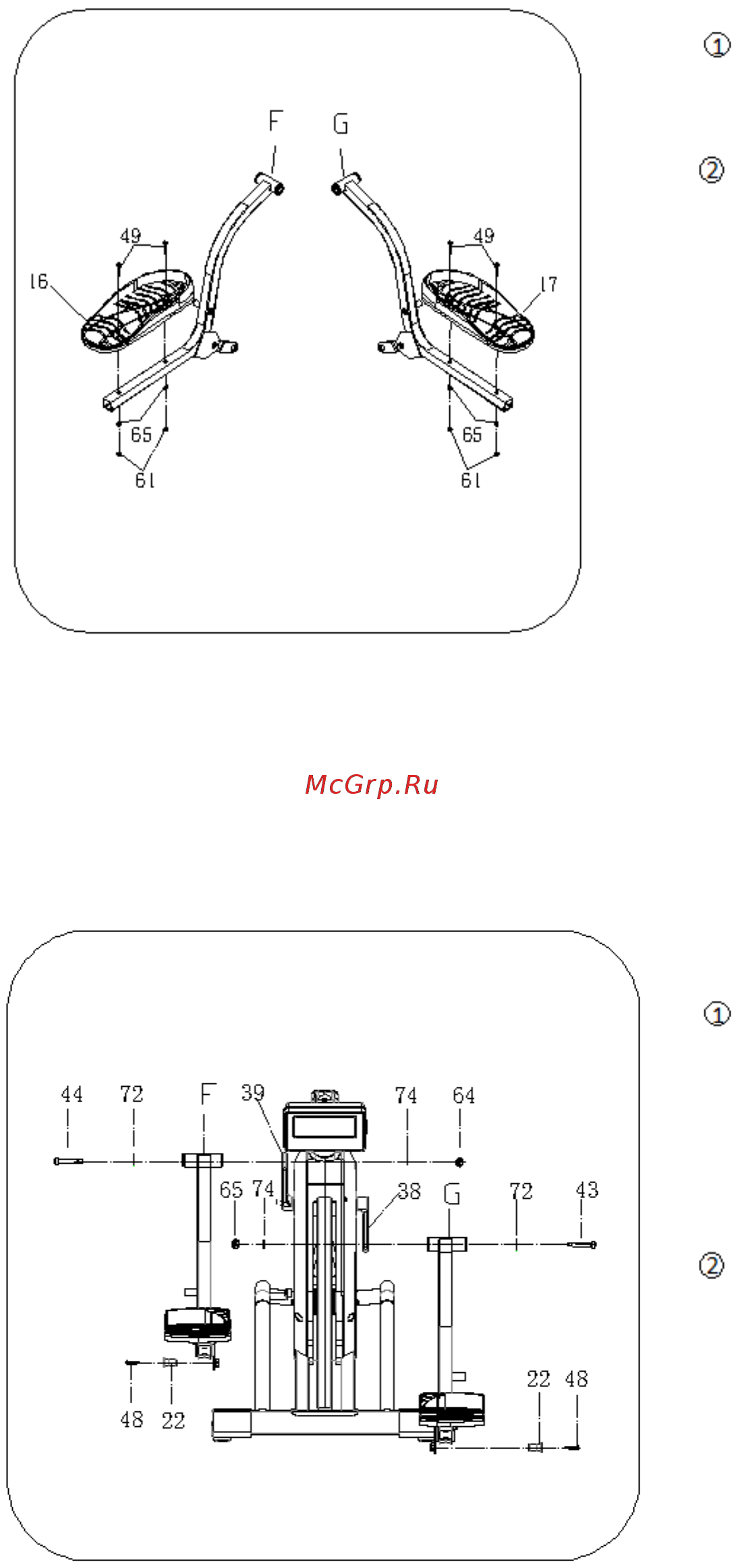

Шаг 3:

Закрепите левую педаль (16) болтом (49) на

раме левой педали (F). Используя ключ (78),

закрепите раму левой педали (F) гайкой M8 (62).

Закрепите правую педаль (17) болтом (49) на

раме правой педали (G). Используя ключ (78),

закрепите раму правой педали (G) гайкой M8 (62),

как показано на рисунке 3.

Рисунок 3

Шаг 4:

Установите раму левой педали (F) и ролик в

подвижную раму как показано на рисунке.

Используя ключи (77) и (78), закрепите раму

левой педали (F) с шатуном (39) на основной

раме с помощью волнообразной шайбой (72) и

гайки (64).

Установите раму правой педали (G и ролик в

подвижную раму как показано на рисунке.

Используя ключи (77) и (78), закрепите раму

правой педали (G) с шатуном (38) на основной

раме с помощью волнообразной шайбой (72) и

гайки (65), как показано на рисунке 4.

Рисунок 4
